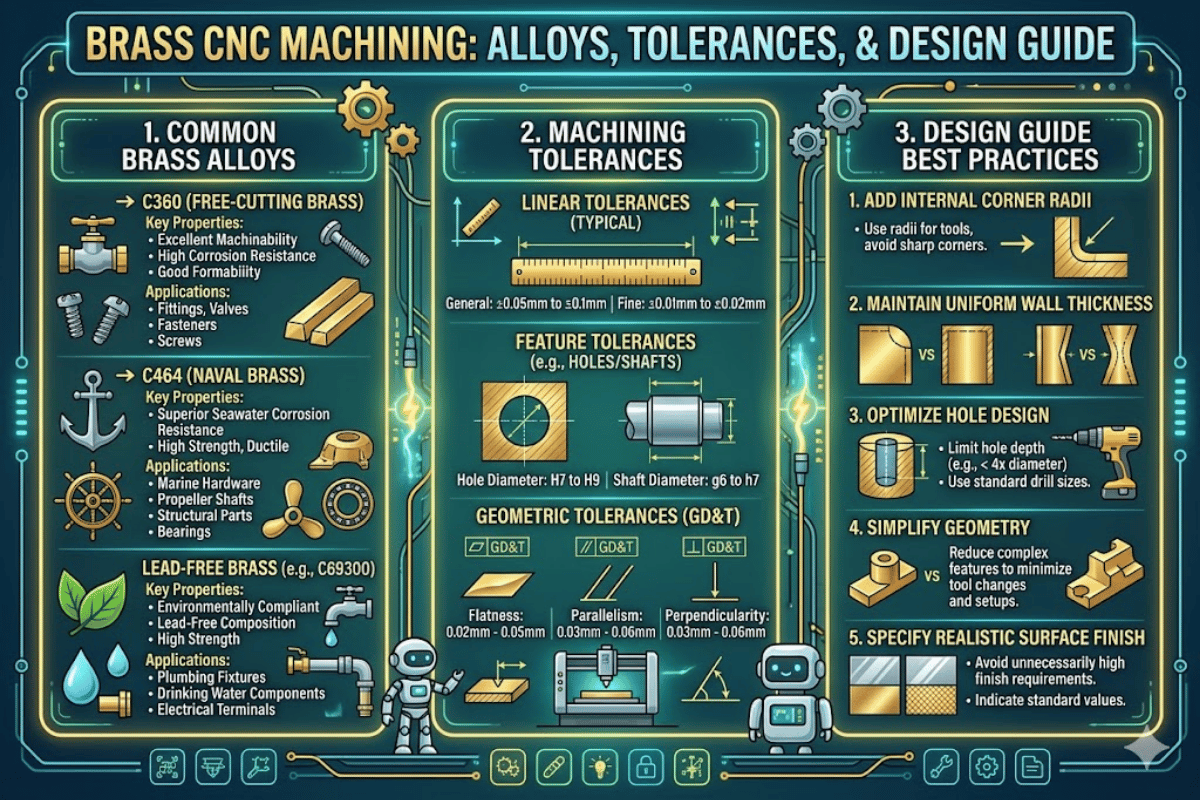

Lavorazione CNC in ottone: leghe, tolleranze e guida alla progettazione

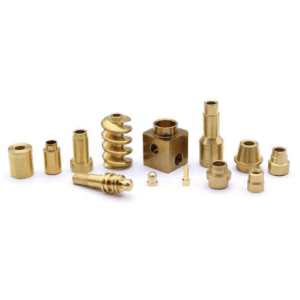

Lavorazione CNC in ottone: una guida completa a leghe, processi e design

Contenuto mostra

Specifiche rapide

Lega più comune	C3600 (Ottone da taglio libero) 601TP3 Cu, 3% Pb, bilancia Zn
Valutazione di lavorabilità	10 (CDA di base 0 più alto tra tutte le leghe di rame)
Resistenza alla trazione (C360, H02)	310 (469 MPa)
Tolleranza ottenibile	routine da ±0,025 mm (±0,001″) per parti fresate/girate a CNC
Finitura superficiale lavorata	Ra 0.4.8μm (migliore di alluminio o acciaio inossidabile)
Conducibilità Termica	115 W/m·K (C360)

L'ottone continua ad essere uno dei metalli di precisione più facilmente lavorabili e per una buona ragione. Con un punteggio di lavorabilità USDA di 100 sul Scala di lavorabilità CDA, L'ottone a lavorazione libera C360 è probabilmente lo standard della lega di rame più lavorabile dalla lavorazione C3. Il resto della famiglia è classificato. Questa pagina copre la scelta della lega di ottone, i parametri di lavorazione CNC, i feed e le velocità, le linee guida di progettazione delle migliori pratiche e i dati comparativi con gli ingegneri dell'alluminio e dell'acciaio inossidabile e i team di approvvigionamento forniscono tutte le informazioni tecniche di cui hanno bisogno per specificare con sicurezza i componenti finiti in ottone.

Se hai bisogno di un partner di fornitura per servizi di lavorazione CNC in ottone, questa pagina vi aiuterà a specificare la tolleranza, grado e dettagli di finitura con il fornitore scelto.

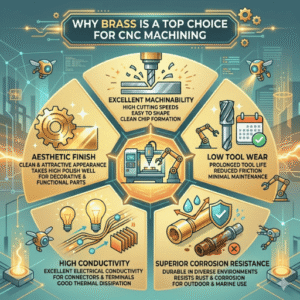

Perché l'ottone è una scelta importante per la lavorazione CNC

Il fatto che l'ottone sia statisticamente uno dei metalli più facili e altamente lavorabili va oltre la relazione che esiste tra additivi di varia compatibilità (zinco e rame); un fattore più fondamentale risiede nell'uso di piccole aggiunte globulari di piombo nella composizione della lega, disperse uniformemente all'interno della matrice fondamentale (contenente rame e zinco), queste punte di piombo agiscono come un rompitruciolo interno a doppia punta Quando il pezzo inizia a essere tagliato, la presenza delle particelle di piombo globulari fa sì che il chip emergente si frammenti in piccoli trucioli gestibili anziché produrre lunghe spirali che intrappolano l'utensile da taglio e il pezzo da lavorare.

Emergono tre risultati pratici per la lavorazione CNC:

La capacità di lavorare a velocità di taglio più elevate (300 600 SFM a seconda dell'utensile) è quasi pari a zero
Meno requisiti per l'intervento dell'operatore per eliminare i chip corti gestiti
Una qualità di gran lunga superiore nel componente lavorato (finitura Ra 0,4 0,8 micron) senza che siano necessarie ulteriori lavorazioni

Altre caratteristiche intrinseche del materiale conferiscono all'ottone un'ulteriore gamma di vantaggi rispetto ad altri materiali lavorati a CNC: resistenza alla corrosione, basso coefficiente di attrito, nonché buona conduttività elettrica e termica (115 W/mK per C360) Queste proprietà rendono le parti in ottone lavorate ideali per contatti e connettori elettrici, raccordi idraulici, corpi valvola, componenti di ingranaggi e strumenti musicali in cui la densità e la qualità del suono risultante influenzano le caratteristiche tonali finali.

💡 Suggerimento Pro

L'ottone è prevalentemente un materiale che lavora a secco a causa dei suoi requisiti di potenza relativamente bassi e del fatto che i trucioli corti non generano tanto calore quanto le parti della macchina realizzate con altri materiali più difficili Quando è necessario refrigerante (di solito per operazioni di perforazione profonda o tornitura di volume), i refrigeranti solubili in acqua sono la scelta più ovvia, a causa della loro capacità di mantenere la temperatura sulla punta dell'utensile a livelli gestibili Non utilizzare oli da taglio clorurati che possono portare a dezinc.

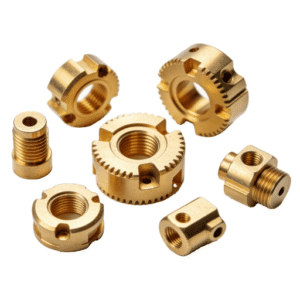

Gradi della lega di ottone per la lavorazione CNC a confronto

Non tutti i tipi di lega di ottone rispondono allo stesso modo alla lavorazione CNC Diverse composizioni rame-zinco (insieme al piombo e ad altri additivi) cambiano radicalmente il modo in cui ciascuna lega taglia Selezionando il grado sbagliato significa che i macchinisti sperimentano tempi di ciclo inutilmente lunghi, scarti più elevati e parti che non soddisfano le loro aspettative di durata.

Le pagine seguenti confrontano la lavorabilità delle quattro leghe più comuni specificate per i componenti in ottone lavorato a CNC, attingendo a Dati sulla lega della Copper Development Association:

Proprietà	C360 (a taglio libero)	C260 (Ottone per cartuccia)	C464 (Navale)	C693 (ECO Ottone)
Composizione	60% Cu, 3% Pb, bal Zn	70% Cu, 0,07% Pb max, bal Zn	60% Cu, 0,75% Sn, bal Zn	75% Cu, 3% Si, 0,05% Pb, bal Zn
Macchinabilità	100	30	30	85
Resistenza alla trazione (H02)	310469 MPa	427 MPa	517552 MPa	517586 MPa
Densità	8,50 g/cm³	8,53 g/cm³	8,41 g/cm³	8,30 g/cm³
Conducibilità Termica	115 W/m·K	121 W/m·K	116 W/m·K	37,7 W/m·K
Contenuto principale	2.5.3.0%	≤0,07%	≤0.20%	≤0,09%
Acqua potabile legale	No	Sì	Sì	Sì (NSF/ANSI 61)
Migliore Applicazione	Parti, raccordi, ingranaggi della macchina a vite	Involucri in ottone a cartuccia, nuclei del radiatore, molle	Hardware marino, alberi dell'elica	Idraulica, contatto alimentare, acqua potabile

ing Nota ingegneristica 360 Regolamento sul piombo che riguarda C360

Il piombo di C360 (2.5-3.0%) soddisfa i requisiti per l'esenzione RoHS 6 (c) dell'UE, che consente 4% Pb in leghe di rame Questa esenzione è stata prorogata al 30 giugno 2027 Dopo la scadenza la soglia limite diventa 0.1% Pb Per le applicazioni di acqua potabile il legge statunitense sull'acqua potabile sicura EPA ha selezionato un limite di 0,25% Pb sulle superfici bagnate, quindi C360 non sarebbe considerato senza piombo ai sensi del codice idraulico uniforme Specificare C69300 (ECO Brass) o C260 per componenti conformi senza piombo ai sensi della normativa NSF/ANSI 61.

Processi di lavorazione CNC per parti in ottone

L'ottone si presta facilmente a quasi tutti i processi di lavorazione CNC. A seconda della geometria della parte, delle esigenze di tolleranza e della durata del ciclo di produzione, è possibile selezionare il processo ottimale. Ecco i risultati tipici per componenti in ottone selezionati:

Processo	Migliore Per	Tolleranza Tipica	Parti comuni in ottone
Tornitura CNC	Parti cilindriche/rotazionali	±0,025 mm	Steli di valvole, boccole, raccordi filettati
Fresatura CNC	Caratteristiche prismatiche/piatte	±0,025 mm	Alloggiamenti, piastre, involucri
CNC a 5 assi	Geometrie 3D complesse	±0,013 mm	Giranti, collettori, connettori personalizzati
Tornitura di tipo svizzero	Parti piccole e sottili (L/D > 3:1)	±0,013 mm	Componenti per orologi, perni elettronici, viti medicali

Per le alte serie di produzione di oggetti come parti di macchine a vite e conduttori di contatto elettrici, i torni CNC di tipo svizzero offrono le parti in ottone più veloci L'alimentazione a barra di tipo svizzero combinata con il comportamento di rottura del chip della lega di ottone C360 consente corse ininterrotte a 3.000-4.000+ giri al minuto con concentricità prevedibile.

La maggior parte della fresatura CNC su ottone può essere implementata direttamente su un mulino CNC standard a 3 assi per la maggior parte delle geometrie La lavorazione di 5 assi diventa necessaria quando le parti contengono sottosquadri, caratteristiche angoli ambientali o altri metodi di configurazione multipli per realizzare caratteristiche di costo e potenziali errori di tolleranza di Lecreator Servizio di lavorazione CNC dispone di oltre 80 macchine CNC per ospitare tutti e quattro i processi di lavorazione dell'ottone.

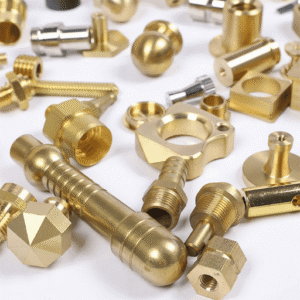

Parametri di taglio e velocità per l'ottone

Qual è la velocità di taglio ideale per l'ottone La risposta dipende dal tipo di utensile e dal funzionamento La tabella mostra le raccomandazioni iniziali per l'ottone a lavorazione libera C360 prese dal Guida alla lavorazione DKI della Copper Development Association.

Operazione	Velocità HSS	Velocità del carburo	Alimentazione Tasso	Profondità di taglio
Tornitura (Sgrossatura)	300 SFM 600 SFM	500 SFM1.600 SFM	0,010,015 IPR	0,10″0.200″
Tornitura (Finitura)	400 SFM 600 SFM	800 SFM1.600 SFM	0,0020,006 IPR	0,01″0,030"
Fresatura	2000 SFM 2000 SFM	500 SFM1.500 SFM	0,0010,008 IPT	Per geometria

Il maggiore impatto sul tasso di rimozione del materiale è la profondità di taglio Il valore del tasso di alimentazione influenza più direttamente la qualità della superficie Per un passaggio di finitura a Ra 0,4 µm, impostare l'alimentazione a 0,002-0,004 IPR e mantenere la profondità di taglio poco profonda (.010-.015).

Selezione di strumenti per note tecniche per ottone

Utilizzare frese terminali in metallo duro non rivestito o a scanalatura lucida per fresatura CNC in ottone Gli utensili rivestiti in TiN o TiAlN progettati per l'acciaio aumentano l'attrito e portano alla formazione di BUE Angoli di spoglia positivi (10-15°) con taglienti taglienti riducono le forze di taglio ed espellono i trucioli in modo più efficiente Per la tornitura in ottone CNC su torni automatici, C360 è la lega preferita perché il suo contenuto di piombo tende a prevenire i trucioli lunghi e fibrosi che causano l'inceppamento automatico delle alimentatrici a barre.

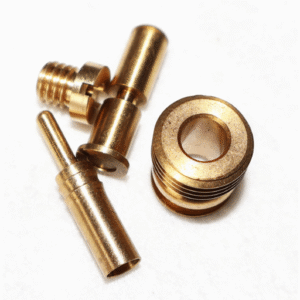

Linee guida e tolleranze di progettazione per parti CNC in ottone

L'ottone è facile da lavorare, ma un cattivo design può essere costoso Il seguente elenco fornisce suggerimenti di progettazione per la produzione (DFM) per aiutare gli ingegneri a prevenire le insidie comuni quando specificano parti in ottone lavorate al CNC.

Livello di tolleranza	Metrica	Imperiale	Impatto sui costi
Standard	±0,13 mm	±0,005″	Baseline
Precisione	±0,05 mm	±0,002″	+1525% +15
Alta precisione	±0,025 mm	±0,001″	+3050% +30

Mentre le manopole che mantengono tolleranze di dimensione finale di 0,025 mm (0,001) sono costose su molti altri metalli (e quindi raramente specificate nei disegni), gli utensili in ottone C360 forniscono questa precisione come una cosa ovvia grazie alla minima espansione e contrazione del metallo durante la lavorazione CNC e ai trucioli che si espellono in modo pulito dalla zona di taglio.

✔
Spessore minimo della parete: 0,0 mm (0,00″) per ottone 2 pareti sottili rischiano la deflessione
✔
Rapporto profondità/diametro del foro: Mantenere sotto 4:1 per esercitazioni standard; utilizzare foratura a becchetto o perforatrici a pistola superiori a 6:1
✔
Raggi d'angolo interni: Specificare ≥0,5 mm ≥ angoli interni ≥ 0,5 mm richiedono EDM
✔
Profondità del filo: 1,5× diametro nominale per l'impegno completo della filettatura in ottone
✔
Ridurre al minimo le configurazioni: Parti di progettazione parti di progettazione setup 12. ogni configurazione aggiuntiva aggiunge $50 e errore di tolleranza cumulativo $20.

️ Errore comune

Le caratteristiche non critiche di sovra-tolleranza è il driver di costo più frequente nelle citazioni delle parti in ottone Applicando ±0,025 mm ad ogni dimensione quando solo 23 superfici m effettivamente ne hanno bisogno può aumentare il costo di lavorazione da 300% Utilizzare parti in ottone di precisione tolleranze solo dove la funzione di adattamento o l'assemblaggio le richiedono, richiama esplicitamente tali funzionalità sul tuo disegno con GD&T.

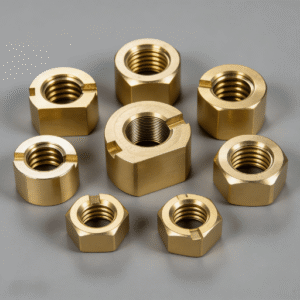

Finiture superficiali per ottone lavorato CNC

Quali sono le finiture tipiche per l'ottone lavorato? l'ottone è tollerante a molte finiturelavorate, da come-m a lucidatura a specchio a rivestimenti decorativi in PVD. La finitura scelta dipende dalla funzione prevista della parte, dall'ambiente operativo e dall'aspetto desiderato.

Finire	Valore RA	Costo Relativo	Migliore Applicazione
Come lavorato	4,40,8μm Ra 0,8μm	$	Parti funzionali, prototipi
Blasting di perline	8,8,2μm Ra 0,8	$$	Struttura opaca uniforme, nasconde i segni degli strumenti
Lucidatura Meccanica	0,10,4μm Ra 0	$$$	Hardware decorativo, strumenti musicali
Lucidatura Specchio	Ra <0,05μm	$$$$	Componenti ottici, riflettori
Nichel Elettroplaccatura	Conserve base Ra	$$$	Barriera di corrosione, superficie di usura (100,2μm di spessore per ASTM B689)
Cromatura	Conserve base Ra	$$$$	Rubinetti, finiture automobilistiche (0,3,0 µm su nichel)
Lacca /cappotto trasparente	Nessun cambiamento	$	Prevenzione della macchia per l'ottone esposto
Rivestimento PVD (TiN, ZrN)	Conserve base Ra	$$$$	Componenti dell'orologio, hardware di fascia alta (0,25μm, per Revisione NIH/PMC)

️ Importante

L'ottone di rivestimento della polvere ha bisogno di un promotore di adesione (incisione chimica o primer) perché le densità prodotte dalla finitura a macchina danno come risultato uno strato non meccanicamente aderente Senza preparazione, il rivestimento in polvere si sbuccia in meno di un anno soprattutto quando le parti in ottone sono sottoposte a cicli termici Per le finiture di colore, specificare i rivestimenti liquidi o PVD.

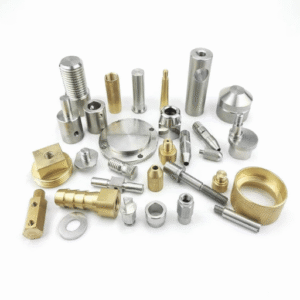

Ottone vs. alluminio vs. acciaio inossidabile per lavorazione CNC

In un tipico confronto di parti lavorate a CNC, gli ingegneri considerano l'ottone contro l'alluminio 6061-T6 e l'inossidabile 304. conoscere i relativi punti di forza e di debolezza di ciascuno La selezione del materiale giusto dipende da una serie di fattori, tra cui:

3 peso specifiche: Ottone è più pesante di alluminio (8,50 g/cm vs. 2,70 g/cm) ma 15x acciaio inossidabile.
1 Dezincificazione in acqua stagnante o acida, se è possibile prendere decisioni appropriate sulla lega.
Valore prop: Scegli l'ottone quando si ricercano le migliori qualità di macchinabilità, antimicrobiche o conduttive elettriche/termiche in un materiale resistente alla corrosione Scegli il peso è un fattore limitante e scegli l'inossidabile quando si opera in ambiente di lavoro, sostanze chimiche aggressive o meccanici o carichi Per componenti estetici di precisione o f, connettori o hardwarebrass è in genere il costo più basso per parte dati i tempi rapidi del ciclo CNC, l'ottimizzazione del ciclo di ciclo e la finitura del piccolo post-processo.

Proprietà	Ottone C360	Alluminio 6061-T6	Acciaio inossidabile 304
Densità	8,50 g/cm³	2,70 g/cm³	7,93 g/cm³
Resistenza alla trazione	310469 MPa	310 MPa	515 MPa
Conducibilità Termica	115 W/m·K	167 W/m·K	16,2 W/m·K
Velocità di taglio (carburo)	500 SFM1.600 SFM	600 SFM1,500 SFM	200 SFM 400 SFM
Superficie lavorata	4,40,8μm Ra 0,8μm	8,8,6μm Ra 0	6,6,3,2μm Ra 1
Resistenza alla corrosione	Buono (rischio di dezincificazione in alcuni ambienti)	Buono (anodizzabile)	Eccellente (strato passivo di Cr2O3)
Costo di lavorazione relativo	Basso (tempi ciclo più veloci)	Basso	Alto (tempra, velocità lente)

ages Vantaggi dell'ottone per CNC

Massima lavorabilità o tempi di ciclo più rapidi, più bassa usura dell'utensile
Migliore finitura superficiale lavorata (Ra 0,8μm)
Resistenza naturale della corrosione e basso coefficiente di attrito
Ottima conducibilità elettrica e termica
Proprietà antimicrobiche (il contenuto di rame inibisce la crescita batterica)

Limitazioni dell'ottone per CNC

Sì. Con un fattore di lavorabilità pari a 10 rame0, che è il più alto di tutti i rame, tutti i tipi sono molto lavorabili a CNC ed è compatibile con un'ampia gamma di operazioni CNC tra cui tornitura, fresatura, foratura e 5 assi.
Il contenuto di lead in C360 attiva le restrizioni RoHS/SDWA
Non adatto per applicazioni ad alta temperatura (>200 °C sostenuta)
Costo della materia prima più elevato rispetto all'alluminio ($1112/kg vs. $57/kg)
C360 (UNS C36000) è la lega di ottone più comune per la lavorazione CNC Il suo contenuto combinato di piombo 2.5-3.0% crea un comportamento dei trucioli che consente velocità di taglio ridotte e usura dell'utensile Se si desidera senza piombo, C69300 (ECO Brass) è lavorabile a 85 e soddisfa gli standard per l'acqua potabile (NSF/ANSI 61).

Il più pesante dei tre (8,50 g/cm contro 2,70 per l'alluminio)

Domande Frequenti

Q: Potete ottone della macchina di CNC?

Visualizza risposta

Dezincificazione in acqua stagnante o acida senza materiale legato progettato

Q: Qual è la migliore lega di ottone per la lavorazione CNC?

Visualizza risposta

Utilizzando l'ottone, si ottengono i seguenti punti di forza rispetto alle altre opzioni (fonte: Copper Development Association, ASM MatWeb):

Scegli Ottone quando: la tua parte ha bisogno della migliore lavorabilità, proprietà antimicrobiche naturali o conduttività elettrica/termica in un pacchetto resistente alla corrosione Scegli Alluminio quando: il peso è la preoccupazione maggiore Scegli Inossidabile quando esistono temperatura elevata, pressione meccanica aggressiva o enorme Se una parte combina qualità di lavorazione e opzioni cosmetiche per l'istanza, come raccordo, connettori, maniglie in ottone per porte in genere costa meno a tempi di ciclo brevi e meno lavoro di postproduzione.

Q: Qual è la velocità di taglio consigliata per l'ottone?

Visualizza risposta

Per l'ottone C360 con utensili in metallo duro, le velocità di taglio vanno da 500 a 1.600 SFM Gli utensili HSSFM dovrebbero funzionare a 300 SFM. Le operazioni di fresatura utilizzano tipicamente 5001,500 frese in metallo duro Questi valori provengono dai dati di lavorazione della Copper Development Association.

Q: Quanto costa alle parti in ottone della macchina CNC?

Visualizza risposta

Le parti in ottone CNC costano tipicamente 1TPT40 100 per geometrie semplici e $100 $1000 $1000+ componenti multiasse complessi I driver chiave includono complessità delle parti, tolleranza, superficie, dimensione del lotto Br $100 circa 111 geometrie semplici e (002)T10010000000000000+ 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000.

D: L'ottone si corrode?

Visualizza risposta

L'ottone è intrinsecamente resistente alla corrosione nella maggior parte degli ambienti di acqua dolce e di atmosfera C'è dezincificazione dove lo zinco fuoriesce dalla lega in acqua stagnante o in ambienti che sono ad alto contenuto di cloruri o acidi L'ottone navale (C464) con l'aggiunta di stagno resiste all'attacco ancora meglio in acqua di mare Per garantire la massima resistenza alla corrosione specificare finiture nichelate o laccate sulla parte lavorata.

D: Quali tolleranze si possono ottenere durante la lavorazione dell'ottone?

Visualizza risposta

I componenti standard in ottone lavorato CNC sono generalmente disponibili a 0,13 mm (0,005). la lavorazione di precisione può raggiungere 0,05 mm (0,002), mentre l'ottone C360 manterrà abitualmente 0,025 mm (0,001) sulle caratteristiche critiche, con l'attrezzatura. Le caratteristiche del terreno raggiungeranno tipicamente 0,013 mm (0,0005).

Hai bisogno di parti in ottone lavorate CNC?

Carica il tuo file CAD per un preventivo istantaneo Macchine per lecreatore C360, C260, C464, e leghe di ottone senza piombo con tolleranze a ±0,025 mm e tempi di consegna di 3 giorni.

Richiedi un preventivo per parti CNC in ottone →

Informazioni su questa analisi

Questa guida è stata compilata dalle informazioni sulle proprietà della lega della Copper Development Association, dalle linee guida normative del quadro RoHS statunitense EPA e UE e dalle linee guida sui parametri di lavorazione della guida alla lavorazione CDA DKI. Gli intervalli di taglio forniti sono valori iniziali, le impostazioni ottimali degli apparecchi dipendono dalla geometria dell'attrezzatura dell'attrezzatura della macchina e dalla geometria delle parti. Dal 2008, Lecreator dispone di componenti lavorati a CNC per applicazioni elettroniche, idrauliche e di macchinari industriali negli Stati Uniti, lavorando su C360 e leghe senza piombo su oltre 80 macchine CNC.
