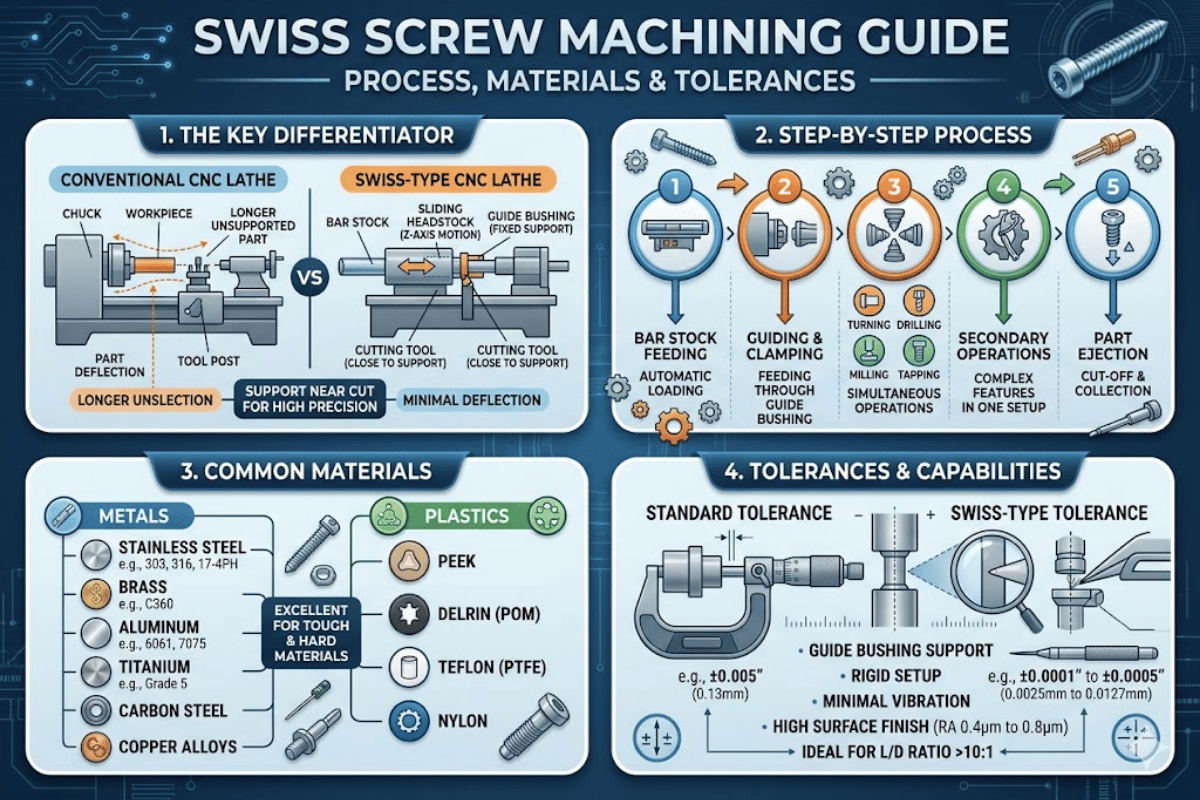

Guida svizzera alla lavorazione delle viti: processo, materiali e tolleranze

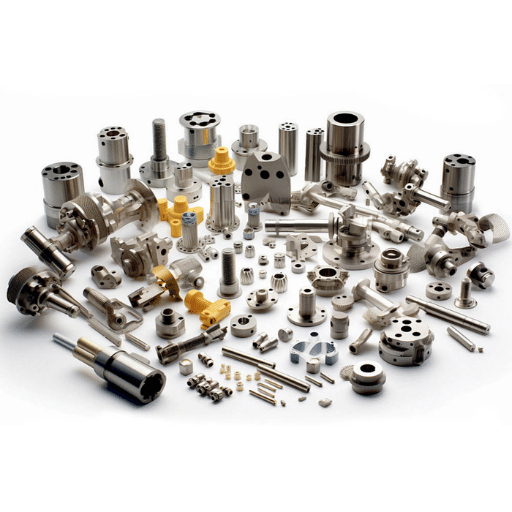

Lavorazione svizzera delle viti: la guida completa alle parti tornite di precisione
Quando sono necessarie quantità elevate di volume di piccole parti tornite a tolleranza ravvicinata, è il processo di lavorazione a vite svizzero quello a cui rivolgersi Sviluppato inizialmente per gli orologi svizzeri durante gli anni 1870, la moderna macchina a vite svizzera azionata da CNC è diventata uno strumento di produzione per l'industria medica, aerospaziale, automobilistica ed elettronica Di seguito sono riportati i dettagli del processo di lavorazione, i migliori materiali, le tolleranze e le ragioni per utilizzare la lavorazione svizzera.
Contenuto
mostra

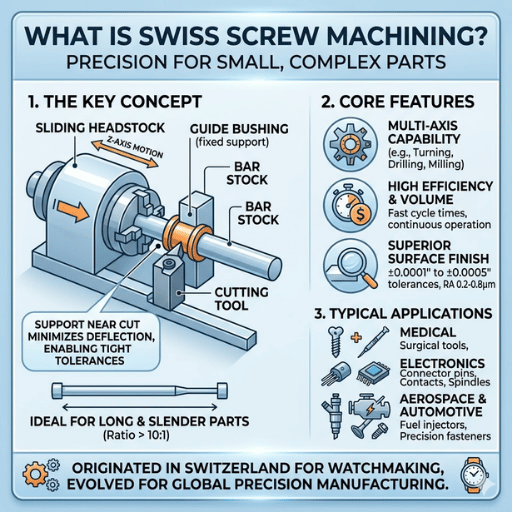

Che cos'è la lavorazione a vite svizzera?
La lavorazione a vite svizzera è un processo di tornitura CNC di precisione che incorpora due caratteristiche che lo distinguono da un tornio standard: una boccola di guida e un calcio a testa scorrevole La combinazione consente a un tratto di calcio a barra di alimentarsi assialmente attraverso una boccola di guida fissa mentre il mandrino di lavoro e il calcio a testa viaggiano lungo l'asse Z. L'utensile da taglio impegna il pezzo in lavorazione entro millimetri dalla boccola di guida, il che significa che la lunghezza non supportata del materiale è molto breve.
Questo design rimuove praticamente tutta la deflessione I torni CNC convenzionali afferrano il pezzo in un mandrino fisso e, man mano che la parte si estende ulteriormente dal mandrino, i pezzi sottili possono piegarsi sotto le forze di taglio La lavorazione a vite svizzera risolve questo problema sostenendo la barra nel punto di taglio, il che consente tolleranze incredibilmente strette su parti con rapporti lunghezza/diametro di 8:1 o superiori.
Il nome ‘macchina svizzera’ o ‘tornio svizzero’ ha origine dalla regione del Giura in Svizzera, dove gli orologiai richiedevano una macchina per produrre minuscoli alberi e perni precisi in volume Quello di oggi macchine svizzere sono ben lontani dai modelli a camme dei vecchi. Le moderne macchine CNC svizzere utilizzano una panoramica da 7 a 13 assi, sono dotate di utensili sotto tensione e girano parti ultraprecision finite in un ciclo.
Suggerimento: Se la tua parte è più lunga di 4 volte il suo diametro e richiede tolleranze inferiori a ±0,025 mm, la lavorazione a vite svizzera è probabilmente più efficiente della tornitura CNC convenzionale.
Come funzionano le macchine a vite svizzere
Una spiegazione dettagliata del processo di lavorazione a vite svizzera per comprendere meglio come queste macchine funzionano in modo efficiente e accurato per raggiungere la loro reputazione.
Passaggio 1 1 Caricamento stock
Un alimentatore a barra carica la bobina o il calcio rettilineo della barra rotonda attraverso il mandrino e la boccola di guida. Le dimensioni del diametro vanno da 1 mm a 38 mm e la barra sporge appena oltre la boccola di guida nella zona di taglio.
Passaggio 2 Guida Supporto per la bussola
La boccola di guida fornisce uno spazio stretto con il pezzo in lavorazione della barra ed è realizzata in acciaio legato trattato termicamente e temprato per fornire il supporto proprio dalla zona di taglio Il pezzo è alimentato attorno al mandrino di lavoro dall'alimentatore della barra, come mostrato, invece della normale rotazione dell'utensile del tornio.
Passaggio 3 0 Coinvolgimento simultaneo multi-Tool
Utensili da taglio multipli sono montati su guide a nastro e guide trasversali su una macchina CNC svizzera L'uso di diversi utensili impegnati simultaneamente (uno che gira il diametro esterno e un altro che pratica un foro centrale) è la ragione principale della produttività delle macchine svizzere.
Passaggio 4 Operazioni di Live Tooling
Sono presenti anche utensili azionati o sotto tensione utilizzati per la fresatura e possono tagliare piatti, esagoni, fori trasversali e fessure nella macchina invece di rimuovere il pezzo.
Passaggio 5 (Parte indietro-lavoro e parte fuori lavoro)
Una volta terminata ogni operazione front-end, uno strumento di taglio decentrato separa la parte dalla barra, la parte viene quindi catturata da un mandrino di retro-lavoro, noto come sotto-mandrino, che esegue le operazioni di retro-end-facin, smusso, trapano, o toccare il lato posteriore Il pezzo completato viene espulso dalla macchina e la barra viene alimentata in avanti in preparazione per il ciclo successivo.
Il processo viene ripetuto all'infinito Per la produzione in grandi volumi, le macchine a vite svizzere eseguono il light-out quando gli alimentatori a barra vengono forniti con materiale eolico per diverse ore di lavorazione completamente incustodita.
CNC contro Cam-Operated: Le vecchie macchine a vite svizzere a camme funzionano ancora in alcuni negozi per pezzi semplici e di volume ultra elevato Tuttavia, le macchine svizzere CNC dominano la produzione moderna perché gestiscono parti complesse, consentono cambi rapidi e raggiungono tolleranze più strette attraverso la compensazione digitale degli utensili.
Materiali per la lavorazione svizzera
Le macchine a vite svizzere possono lavorare quasi tutti i metalli e la plastica tecnica La scelta del materiale influenza l'usura degli utensili, il tempo di ciclo e la massima qualità della superficie Il grafico 1 riassume i materiali più popolari con il processo di lavorazione svizzero.
| Materiale | Macchinabilità | Applicazioni Tipiche | Note |
|---|---|---|---|
| Ottone (C360) | Eccellente | Contatti elettrici, connettori, steli valvole | Taglio libero; velocità di produzione più elevate |
| Inossidabile 303 | Bene | Strumenti medici, raccordi, alberi | Grado di libera lavorazione; migliore inossidabile per svizzero |
| Inossidabile 304/316 | Moderato | Impianti chirurgici, componenti per uso alimentare | Si indurisce; richiede utensili affilati e refrigerante |
| Alluminio 6061/7075 | Eccellente | Perni aerospaziali, alloggiamenti dei sensori, distanziatori | Tempi di ciclo veloci; orologio per l'avvolgimento del chip |
| Titanio (Ti-6Al-4V) | Difficile | Viti ossee, elementi di fissaggio aerospaziali | Bassa velocità, refrigerante ad alta pressione consigliato |
| Inconel 718 | Difficile | Componenti del motore a reazione, elementi di fissaggio ad alta temperatura | Richiede inserti in ceramica o metallo duro |
| SBIRCIARE | Bene | Impianti medici, parti semiconduttrici | Plastica; necessita di utensili affilati per evitare la fusione |
| Delrin (Acetale) | Eccellente | Ingranaggi, boccole, isolanti | Plastica; eccellente stabilità dimensionale |
Per componenti in alluminio di piccolo diametro, i vantaggi di un'elevata lavorabilità si traducono in velocità del mandrino più elevate e tempi di ciclo più brevi, ad esempio, la lavorazione del titanio o Inconel riduce la velocità del mandrino di 60-70%, rispetto all'ottone I macchinisti fanno attenzione all'usura degli utensili.
Applicazioni per settore
La lavorazione a vite svizzera è sempre la scelta giusta quando le parti di volume richiedono tolleranze strette in geometrie complesse Ecco i maggiori utilizzatori del settore.
Dispositivi Medici
Il settore dispositivi medici fornisce il massimo impulso per i componenti di precisione torniti svizzeri Le viti ossee, i monconi delle punte dentali, le punte dei cateteri, gli alberi dei rasoi chirurgici sono lavorati in Svizzera per un'elevata precisione I materiali vanno dall'acciaio inossidabile, al titanio e alla plastica al PTFE Ad esempio, le filettature ortopediche delle viti spesso mantengono tolleranze TIR di 0,013 mm.
Aerospaziale
Il settore aerospaziale si avvale di raccordi idraulici, involucri di sensori, perni di attuatori, dispositivi di fissaggio con inseguitore a turbina I requisiti di produzione richiedono documenti di tracciabilità e conformità con AS9100 standards. Il pezzo è disponibile in alluminio, acciaio inossidabile, titanio, leghe ad alta temperatura.
Automobilistico
La produzione in grandi volumi di punte per iniettori di carburante, componenti turbo per inseguitori di alberi, involucri per sensori ABS e valvole di trasmissione troverà la macchina svizzera come partner di produzione essenziale. Il suo volume e la sua coerenza dimensionale soddisfano le richieste.
Elettronica e Connettori
I pin dei connettori in miniatura, i contatti della presa IC, i connettori RF e le ghiere in fibra ottica definiscono le parti lavorate in Svizzera Vengono utilizzati ottone e rame berillio Le parti possono essere 2 mm e le corse di concentricità possono richiedere tolleranze TIR di 0,013 mm.

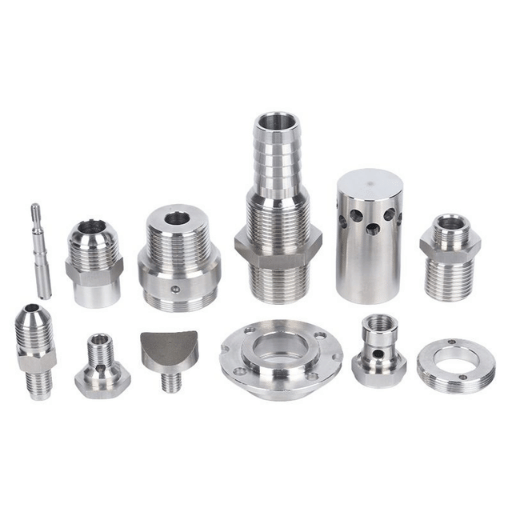

Tolleranze di lavorazione svizzere e finitura superficiale
Quali tolleranze si possono ottenere Dipendono dal materiale, dalla geometria e dall'abilità della macchina La tabella definisce i livelli di tolleranza tipici e premium raggiunti sulle parti svizzere.
| Caratteristica | Tolleranza Standard | Tolleranza Premium |
|---|---|---|
| Diametro esterno | ±0,013 mm (±0,0005 pollici) | ±0,005 mm (±0,0002 pollici) |
| Lunghezza | ±0,025 mm (±0,001 pollici) | ±0,013 mm (±0,0005 pollici) |
| Diametro foro | ±0,013 mm | ±0,005 mm |
| Concentricità (TIR) | 0,025 mm | 0,013 mm |
| Finitura superficiale (Ra) | 0,8 µm (32 µin.) | 0,2 µm (8 µin.) |
| Diametro del passo della filettatura | Classe 2A/6g | Classe 3A/4g |
Tolleranze di alta qualità richiedono corrispondenza del foro della boccola di guida, compensazione della temperatura, misurazione in corso Quando le tolleranze sono al di fuori dei limiti della macchina, viene impiegato un processo secondario come la rettifica senza centri o la levigatura.
La finitura superficiale dipende dal materiale, dalla geometria dell'utensile, dalla velocità di avanzamento L'ottone e l'alluminio sono più lisci ad un'alimentazione più rapida, mentre l'inossidabile e il titanio spesso richiedono un passaggio di finitura o una lucidatura per raggiungere sotto 0,4m Ra.

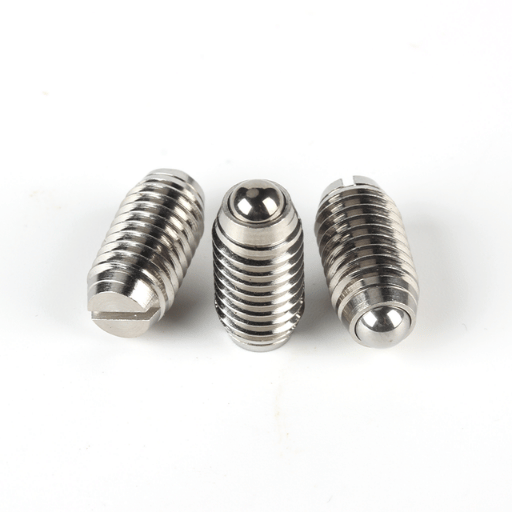

Vantaggi e Limitazioni
Vantaggi
- Deflessione minima- La boccola di guida supporta il pezzo in lavorazione al taglio, allo stesso modo durante la lavorazione di parti lunghe e sottili Riduce al minimo il deflettore consentendo tolleranze su parti sottili e lunghe che si fletterebbero girando su un tornio.
- Simultaneous tooling stations (utensili utensili simultanei) (PIÙ utensili che lavorano insieme), comporta una diminuzione di 30-60% del tempo di ciclo rispetto a un tornio CNC che esegue un singolo utensile.
- Parti complete in un ciclo (tornitura frontale, fresatura, foratura, filettatura e lavorazione posteriore) producono una parte finita senza macchina secondaria richiesta per molte geometrie.
- Produzione ad alto volume (alimentatori a barre) consentono la lavorazione a luci spente e tempi di ciclo inferiori a 30 secondi sono tipici per le parti delle dimensioni di un connettore.
- Rifiuti di materiale basso (Lo scarto principale nella lavorazione svizzera) è il residuo della barra (stub che rimane nella boccola di guida dopo l'ultima parte) Questo è tipicamente di circa 50-100 mm per barra.
Limitazioni
- Limitazione del diametro del calcio della barra (Bar stock limitation) La maggior parte delle macchine svizzere supera il diametro di 38 mm Le parti più grandi devono essere accese sul convenzionale Tornio CNC.
- Costo di installazione più elevato (Costo di installazione) La programmazione e l'installazione degli utensili possono richiedere molto più tempo in una macchina CNC svizzera rispetto a un tornio a 2 assi. Per le corse inferiori a 500 pezzi, l'investimento potrebbe non valere la pena.
- Resti di boccole guida (tutte le scorte di barrette) lasciano un breve troncone, aumentando il costo delle materie prime sulle leghe più costose come il titanio.
- Operatore livello di abilità (Operator skill level) Sono necessari programmatori esperti e personale di setup per una macchina CNC svizzera, la maggior parte dei quali ha 7-13 assi.
Quando scegliere la tornitura svizzera vs. convenzionale: Se il diametro della parte è inferiore a 32 mm, il rapporto lunghezza/diametro supera 3:1 e il volume annuo è superiore a 1.000 pezzi, la lavorazione a vite svizzera fornirà quasi sempre un costo per parte e una qualità migliori rispetto alla tornitura CNC convenzionale.
Domande Frequenti
Qual è la differenza tra una macchina a vite svizzera e un tornio CNC?
Una macchina a vite svizzera utilizza una paletta scorrevole e una boccola di guida per supportare il pezzo da lavorare vicino all'utensile da taglio, riducendo la deflessione e consentendo tolleranze più strette su parti lunghe e sottili Il lavoro è supportato e tenuto in una torretta di presa in un tornio CNC convenzionale La macchina svizzera utilizza anche più utensili contemporaneamente per creare parti complesse in un ciclo.
Quale gamma di diametro possono gestire le macchine svizzere?
La maggior parte delle macchine CNC svizzere può contenere tra 1 mm e 38 mm. Alcune di capacità maggiore contengono scorte di barre fino a 50 mm, ma il lavoro di produzione tipico è nell'intervallo 2-25 mm.
La lavorazione svizzera è conveniente per volumi bassi?
La lavorazione svizzera ha costi più elevati rispetto alla tornitura convenzionale, quindi è più vantaggiosa per le tirature più lunghe (oltre 1000 parti). Tuttavia, quando le parti devono essere a tolleranza stretta e/o avere caratteristiche complesse che una macchina svizzera può produrre in un ciclo, è economico anche per quantità inferiori; non sono necessarie operazioni secondarie.
Le macchine svizzere possono fresare e perforare nello stesso ciclo?
Sì. Molti moderni torni CNC svizzeri dispongono di stazioni di utensili sotto tensione che lavoravano piani, fori trasversali e fessure durante il ciclo primario. Gli strumenti per il retrolavorazione possono forare e toccare anche il retro della parte.
Quali sono le industrie che beneficiano maggiormente della lavorazione a vite svizzera?
Dispositivi medici, aerospaziale, automobilistico, elettronico e produzione di connettori La lavorazione a vite svizzera è particolarmente interessante perché questi mercati hanno esigenze di volume elevate per piccole parti con tolleranze geometriche strette, come viti ossee umane, raccordi a presa, perni dei sensori e contatti elettrici.
Takeaway chiave: La lavorazione a vite svizzera combina il supporto guida-boccola con il controllo CNC multiutensile per produrre parti di precisione a tolleranza stretta ad alto volume Il processo eccelle per le parti sotto il diametro di 38 mm con rapporti lunghezza-diametro superiori a 3:1, rendendolo lo standard per le applicazioni aerospaziali mediche e per i connettori.
