La guida completa alla lavorazione CNC del rame: materiali, processi e applicazioni

Rame e sue leghe

Il rame e le sue leghe sono di grande significato nella produzione grazie al loro discreto calore e conduttività elettrica, proprietà anticorrosive e uso a lungo termine senza usura Tra le leghe a base di rame ben note ci sono l'ottone che è una miscela di rame e zinco, il bronzo che è una miscela di rame con stagno e pochi altri metalli Queste sono leghe principali per numerosi prodotti tra cui gadget elettrici, tubi e persino ornamenti poiché eseguono gli scopi previsti senza essere troppo costosi Applicazione così ampia significa che le industrie da costruzione e elettronica ne usano anche molti.

Comprendere il rame: proprietà e vantaggi

• ▪
  Eccezionale conduzione termica ed elettrica: Il rame ha la proprietà eccezionale di condurre calore e corrente elettrica che lo colloca come un materiale importante nelle costruzioni elettriche e nelle applicazioni di riscaldamento.
• ▪
  Senza corrosione: Il rame e le sue leghe non si corrodono rapidamente, rendendoli affidabili ovunque vengano utilizzati.
• ▪
  Morbido e allungabile: Può essere sagomato e tirato sotto controllo senza fratturarsi, quindi viene utilizzato nella realizzazione di parti complesse.
• ▪
  Qualità antibatteriche: Il rame sottopone molti microbi all'inibizione, quindi trova applicazioni nelle apparecchiature e nelle superfici ospedaliere per ridurre al minimo la trasmissione dei batteri.
• ▪
  Riutilizza: Il rame può essere rifuso e riciclato quasi indefinitamente senza deterioramento del metallo, risolvendo così i problemi ambientali e l’economia verde.

Leghe di rame comuni utilizzate nella lavorazione CNC

La lavorazione CNC del rame è un metodo di fabbricazione altamente preferibile poiché varie caratteristiche vantaggiose del rame possono essere sfruttate nella produzione pratica come la non corrosività, l'elevata conduttività termica ed elettrica, nonché l'elevata lavorabilità. Esempi di leghe di rame quotidiane utilizzate nella lavorazione CNC sono:

• Ottone (lega Cu-Zn): È in ottone, adatto per la sua facilità di lavorazione ed è utilizzato principalmente nella produzione di componenti come raccordi centrali a vapore, valvole, ornamenti o ECC. Grazie alle sue proprietà anticorrosive e alla sua estetica piacevole si è reso caro a tutti i settori industriali.
• Bronzo (rame con lega di stagno): il bronzo ha una grande lavorazione meccanica e serve grandi piattaforme di corrosione, soprattutto in acqua salata e altri ambienti corrosivi. Pertanto viene utilizzato per produrre componenti come boccole, cuscinetti e componenti marini.
• Rame (Nickel): Rame (Copper) si tratta di una lega mista di rame con una piccola proporzione di nichel per migliorare le caratteristiche anticorrosione e buona conduttività termica e viene utilizzato nella realizzazione di applicazioni marine, scambiatori di riscaldamento e torri di riscaldamento.
• Rame berillio: Questa lega è caratterizzata da resistenza superiore, grande resistenza all'usura ed eccellente conduttività elettrica, quindi il rame berillio è ben noto e ampiamente utilizzato per realizzare articoli di precisione accurati, parti per apparecchiature aerospaziali ed elettroniche che devono sopportare condizioni difficili.
• Rame di tellurio: Si tratta di un'inclusione di tellurio nel rame che ne migliora la lavorabilità con più facilità senza perturbarne la duttilità elettrica e la termicità che viene mantenuta al massimo, vengono utilizzati principalmente in aree in cui vengono realizzati collegamenti elettrici o parti che richiedono precisione mediante lavorazione non possono essere evitate.

Le leghe di lavorazione CNC in rame consentono l'eccellenza nella lavorazione in una varietà di scenari applicativi Sono inoltre vitali nei processi ingegneristici dettagliati che si svolgono in aree quali aeroplani, veicoli terrestri, telecomunicazioni e persino edifici.

Confronto del rame con altri metalli

Proprio come l'alluminio, l'acciaio, l'ottone (soprattutto acciaio e ottone) e il titanio, il rame è unico nella sua conduttività strutturale, conduttività elettrica, capacità di sostenere alte temperature, resistenza all'erosione e alla corrosione, elevata lavorabilità.

Questo breve confronto dimostra i benefici del rame, con particolare enfasi sul fatto che il rame è prevalentemente noto come conduttivo e che può essere facilmente lavorato poiché ogni metallo ha le sue qualità adattabili a diverse funzioni, non esiste una preferenza universale dell'uno rispetto agli altri.

Lavorazioni di lavorazione CNC in rame

Panoramica delle tecniche di lavorazione CNC per rame

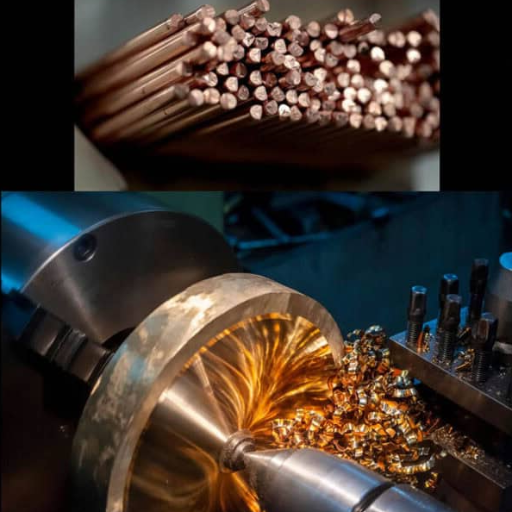

Le tecniche di lavorazione CNC del rame includono la fresatura, la tornitura e la foratura, adattate alle caratteristiche fisiche del materiale L'elevata duttilità e conduttività termica del rame richiedono un'attenta lavorazione e raffreddamento in modo da ottenere risultati accurati e prevenire la deformazione del materiale Le applicazioni di fresatura sono più efficaci per ottenere motivi riflettenti geometrici attorno ai contorni dei componenti, mentre la tornitura viene sempre utilizzata per creare componenti circolari Se si vogliono acquisire diametri accurati dei fori, l'applicazione che può essere utilizzata è la foratura Gli strumenti rivestiti con prodotti come il carburo vengono utilizzati per evitare tassi di usura durante il taglio, livellando leggermente la lavorazione Gli operatori devono comunque prestare molta attenzione alle velocità di avanzamento per ottimizzare la loro efficienza e mantenere la qualità della finitura superficiale.

Migliori pratiche per la lavorazione del rame CNC

Per lavorare efficacemente il rame con i CNC, si dovrebbe tenere conto delle proprietà peculiari del rame, tra cui la sua elevata duttilità, conduttività termica e tendenza ad aderire agli utensili da taglio Alcune best practice aggiuntive potrebbero includere

• Selezione degli strumenti: Gli utensili dovrebbero essere affilati se creati con uno strumento in metallo duro o uno strumento rivestito di diamante. Ciò aiuterà a proteggere lo strumento per consentire un taglio corretto e ridurre l'incidenza del materiale che aderisce allo strumento.
• Lubrificazione e raffreddamento: I fluidi o i lubrificanti di raffreddamento adeguati dovrebbero essere utilizzati per limitare l'accumulo di calore e la conseguente usura degli utensili. Questo è molto importante considerando le proprietà di trasferimento del calore altamente efficienti del rame.
• Tassi di alimentazione e velocità ottimizzati: Assicurarsi che le velocità di avanzamento e le velocità del mandrino siano ottimizzate per ridurre eventuali vibrazioni e per massimizzare l'efficienza complessiva di rimozione del materiale Impostazioni troppo aggressive possono portare a chiacchiere dovute alle vibrazioni e, in definitiva, alla scarsa finitura superficiale.
• Rimozione chip: Adottare strategie appropriate di evacuazione dei trucioli, come esplosioni d'aria o sistemi di vuoto, per prevenire l'accumulo di trucioli che potrebbero sminuire l'operazione di lavorazione.
• Preparazione della superficie: Si dovrebbe garantire un elemento fissato a un dispositivo; in questo modo viene impedita qualsiasi deformazione del pezzo in rame causata dalla deformazione della lavorazione durante la lavorazione.

Questo approccio aumenta l'efficienza, mantiene la qualità dei componenti lavorati e prolunga la vita dei produttori di utensili coinvolti nella lavorazione del rame, Anche in questo caso, i progressi nella tecnologia e negli utensili CNC contribuiscono a migliorare drasticamente l'efficienza dei processi di lavorazione.

Attrezzature e attrezzature per la lavorazione del rame

La corretta selezione di utensili e attrezzature è fondamentale quando si lavora il rame per ottenere buoni risultati Gli utensili ad alta velocità in acciaio e metallo duro sono spesso utilizzati a causa della loro resistenza e capacità di tenere un bordo Per ridurre al minimo la carica e quindi offrire una superficie più ordinata e mantenendo le tolleranze, gli utensili menzionati dovrebbero possedere una superficie lucida o rivestita.

Alla luce di questa attuale tecnologia dei macchinari e con questa meravigliosa capacità, il rame non farebbe parte del campo di lavorazione se non fosse per la lavorazione CNC Inoltre, un'attenta gestione del liquido di raffreddamento aiuterà nella riduzione della temperatura e nel prolungamento della vita dell'utensile, che è sempre per il macchinista e il suo interesse per la macchina L'utilizzo dell'utensile giusto con attrezzature adeguate massimizza la produttività e mantiene gli standard di qualità.

Specifiche tecniche per la lavorazione del rame

Valutazioni di conducibilità termica ed elettrica

La conduttività del rame elettricamente e termicamente è approssimativamente la migliore per molti usi industriali La conduttività termica di questo metallo è di circa 398 W/m·K, il che rende efficiente il trasferimento e la dissipazione del calore A circa 100% IACS (International Annealed Copper Standard), ovvero circa 5,8×107 S/m, e anche la conduttività elettrica non è un'eccezione Queste proprietà illustrano le capacità di trasduzione di energia e controllo della temperatura del rame che sono richieste in applicazioni durevoli come scambiatori di calore e dispositivi elettronici.

Duttilità del materiale e suo impatto sulla lavorazione

La duttilità di un materiale gioca un ruolo significativo nelle operazioni di lavorazione, poiché influenza direttamente la facilità con cui un materiale può essere formato, allungato o deformato senza fessurazioni. Quando si tratta di materiali duttili come rame e alluminio, sono quelli più facili da lavorare, causando una minore usura/strappo della taglierina offrendo al contempo un comportamento medio di taglio e sagomatura. Con le ultime scoperte presentate davanti a noi, i materiali che mostrano una maggiore duttilità possono comportare una migliore formazione di trucioli, fornendo così un flusso di materiale continuo e per lo più gestibile durante il taglio. Tali materiali, tuttavia, potrebbero essere controproducenti se sono troppo duttili e producono trucioli lunghi e fibrosi per qualsiasi macchina da maneggiare correttamente; qualcosa di cui potrebbe essere progettato uno strumento speciale. L'ottimizzazione dei processi di taglio implicherebbe tipicamente il bilanciamento della duttilità del materiale con parametri di taglio, tipo di dispositivo e stile del refrigerante per ottenere elevata precisione, lunga durata e minor grado di scarto da un arsenale di strumenti.

Standard di finitura superficiale per parti in rame lavorate CNC

Quando si realizzano prodotti in rame, la proprietà superficiale gioca un ruolo fondamentale nel garantire il corretto comportamento meccanico dei componenti e la loro qualità estetica. Il requisito di finitura superficiale per le parti in rame prodotte mediante lavorazione CNC è solitamente presentato in rugosità, misurata in unità Ra (rugosità media). Solitamente, i valori di Ra raggiunti sulla superficie sono compresi tra 5 e 60 µm tra le immagini e ISO 9000-1991. Nell'applicazione ad altissima precisione possono essere specificate tolleranze estremamente strette di 0,40 µm Ra, mentre superfici più sciolte di 3,3 µm e anche fino a 1,60 µm Ra funzioneranno perfettamente a seconda del prodotto.

I produttori utilizzano tecniche come la messa a punto dei parametri di taglio e l'utilizzo di ottimi utensili e fluidi di taglio per ridurre qualsiasi tipo di ondulazione. Per una finitura migliore, è necessario intraprendere la lucidatura o utilizzare qualsiasi processo coinvolto come la finitura chimica o elettropiastra in caso di lucida. Resta quindi inteso che disporre di questi standard non solo garantirà la compatibilità funzionale delle parti in rame, ma anche la loro durabilità e resistenza ai fattori ambientali.

Sfide nella lavorazione CNC del rame

Affrontare l'elevata duttilità e la gengiva

La capacità di allungare e rigonfiarsi in rame è uno svantaggio durante la lavorazione Una tale proprietà presenta un problema di aderenza dell'utensile al materiale e una breve durata dell'utensile, inoltre rende difficile tenere sotto controllo le tolleranze Un approccio per contrastare questo è possibile attraverso l'uso di parametri di taglio ottimizzati e tecniche di taglio innovative.

In alcuni casi, il trattamento degli utensili mediante rivestimento con materiali antiusura e l'implementazione di utensili taglienti in acciaio ad alta velocità (HSS), utensili in metallo duro o nastro per macinare può diminuire questa duttilità e migliorare la durata dell'utensile Il tagliente, che aumenta la stanchezza dovuta alla duttilità delle leghe di rame ad alta velocità, può migliorarlo continuamente a velocità ridotte a condizione che l'alimentazione sia adeguatamente elevata. Anche l'uso di fluidi di taglio ad acqua di alta qualità è molto importante per migliorare la lubrificazione, diminuire la temperatura ed eventualmente garantire trucioli puliti.

Un'altra soluzione fornita dal progresso della tecnologia CNC sono i sistemi di controllo adattivo che regolano i parametri in tempo reale in base al feedback dei materiali Se adottate in combinazione con una corretta manutenzione delle macchine CNC, queste tecnologie combattono notevolmente l'impatto dell'uso del rame duttile con risultati di lavorazione precisi ed efficienti.

Usura degli utensili: cause e soluzioni

Essenzialmente, l'usura degli utensili durante la lavorazione del rame è dovuta alle significative ragioni identificate nella morbidezza e nella conduttività del rame Queste proprietà offrono un ambiente povero al taglio e quindi contribuiscono al rapido smussamento dell'utensile La scheggiatura e l'adesione del materiale sono cause primarie che possono funzionare con la stessa regolarità di accuratezza di lavorazione L'aumento della velocità di taglio e la scarsità di condizioni di raffreddamento appropriate possono solo aumentare l'usura e ridurre la durata dell'utensile.

L'uso di utensili ad alta resistenza all'usura, il carburo appropriato o tipo rivestito è una buona idea per affrontare il problema Applicazione di emulsione di taglio faciliterà sia il raffreddamento e la modifica, riducendo così lo stress termico sugli utensili Ottimizzazione dei parametri di taglio appena leggermente velocità, e velocità di alimentazione del lubrificante, e il taglio può servire come un sollievo di due-pr sugli strumenti Regolare ispezione in servizio degli strumenti e cambiare in modo tempestivo può garantire prestazioni adeguate e mantenere i costi di lavorazione.

Problemi comuni nella lavorazione delle parti in rame

• Eccessiva usura degli strumenti: L'elevata conduttività termica del rame consente un rapido trasferimento di calore agli strumenti, con conseguente rapida usura e riduzione della durata dell'utensile.
• Formazione di Burr: Il rame è molto malleabile e spesso può provocare sbavature situate lungo i bordi delle parti lavorate, rendendo così necessarie ulteriori operazioni di sbavatura.
• Sfide della finitura superficiale: Stabilire una superficie ben rifinita può essere una sfida con il carattere di adesione del rame agli utensili da taglio, che porta a imperfezioni superficiali.
• Chiacchiere e vibrazioni: Le chiacchiere e le vibrazioni degli utensili potrebbero emergere a causa della morbidezza e della bassa rigidità del rame, influenzando così le dimensioni lavorate.
• Interazione tra strumento e materiale: Una selezione errata del materiale dell'utensile porterà a prestazioni di lavorazione inferiori con un deterioramento più rapido dell'utensile quando si lavora con il rame.

Applicazioni della lavorazione CNC del rame

Componenti in rame nel settore automobilistico

I componenti in rame sono cruciali nel settore automobilistico a causa della loro estrema resistenza meccanica nonostante abbiano eccellenti proprietà di conduttività elettrica e termica Di solito lavorano nei sistemi di cablaggio, nei connettori e in altri componenti del motore elettrico per fornire un'alimentazione affidabile ai sistemi elettrici dei veicoli Poi ancora, il rame dà la sua mano potente anche in termini di miglioramento dell'efficienza del motore e della potenza della batteria, che sono essenziali in un'applicazione per auto elettriche e ibride. L'eccellente co-conduzione del calore e la produzione di scambiatori di calore e radiatori garantiscono un meccanismo di raffreddamento efficiente progettato per il benessere del motore del veicolo.

Ruolo del rame nella produzione aerospaziale

Il rame è di fondamentale importanza nella produzione aerospaziale per la sua eccellente conduttività elettrica, robustezza e resistenza alla corrosione È di immenso utilizzo nei sistemi elettrici, per rendere i fili elettrici e i connettori veramente efficienti nella trasmissione di segnali e potenza attraverso il materiale aerospaziale Le leghe di rame, come le leghe di alluminio bronzo e rame-nichel, sono leggere e in grado di sopportare carichi pesanti, rendendole quindi materiali di prima qualità per i componenti strutturali come i carrelli di atterraggio e i sistemi di alimentazione Inoltre, le capacità di gestione termica del filamento sono essenziali nel caso dei sistemi di raffreddamento in quanto aiutano a gestire i livelli di temperatura in varie piattaforme aerospaziali, dall'avionica ai sistemi di propulsione La versatilità del rame ne aumenta ulteriormente l'importanza nella produzione e nel funzionamento sicuro di sofisticate tecnologie aerospaziali.

Usi innovativi del rame lavorato CNC in elettronica

Il rame lavorato CNC, in particolare quando riguarda le eccellenti proprietà elettriche e termiche, gioca un ruolo essenziale nell'elettronica moderna. È molto utile per la realizzazione di diversi componenti come circuiti stampati, dissipatori di calore e connettori, che garantiscono una buona energia elettrica e la rimozione del calore tra gli elettrodomestici. Tale precisione nel processo di lavorazione è necessaria per tagliare con precisione uno stampo sui componenti a pareti sottili che servono per l'elettronica moderna in strutture come smartphone, computer e macchinari industriali. Pertanto, con il rame lavorato con tale precisione, le migliori prestazioni e la migliore durata di affidabilità secondo standard accettabili possono essere davvero promettenti, rendendo il metallo una materia prima indispensabile per la produzione elettronica.

Fonti di riferimento

1. Manuale di programmazione CNC: una guida completa alla programmazione pratica CNC: Questo manuale fornisce uno sguardo approfondito alla programmazione e alla lavorazione CNC, comprese le applicazioni pratiche relative alla lavorazione del rame.

2. Manuale di lavorazione CNC: teoria di base, dati di produzione e procedure di lavorazione: Un riferimento completo sui centri di lavoro CNC, le loro capacità e le procedure di lavorazione, applicabili ai materiali in rame.

3. Macchine CNC: Questo documento spiega i fondamenti della lavorazione CNC, incluso il controllo del movimento e la programmazione, che sono essenziali per comprendere la lavorazione CNC in rame.

4. Precisione dimensionale e geometrica delle tasche circolari prodotte per materiali in alluminio, rame e acciaio su fresatrice CNC utilizzando CMM: Uno studio incentrato sull'accuratezza e la qualità superficiale del rame lavorato a CNC, che fornisce approfondimenti sulle sfide e le soluzioni specifiche dei materiali.

5. Servizio di lavorazione CNC in rame
