Cos'è la produzione di prototipi? Una guida pratica per gli acquirenti

La produzione di prototipi è la costruzione di modelli fisici di pre-produzione a partire da dati digitali al fine di testare la funzione, la geometria e il comportamento dei materiali prima di mettere in servizio i lunghi strumenti di produzione lead-time. Che si tratti di sviluppare una nuova cassa per orologi intelligenti, un gruppo di sensori per veicoli autonomi di nuova generazione o un complesso dispositivo medico di classe II, la prototipazione riduce il rischio di sviluppo, sostiene i costi a valle a causa di costose rilavorazioni e accelera il time-to-market.

Cos'è la produzione di prototipi?

Dall'alloggiamento del telefono cellulare in tasca alla staffa dell'auto nel nostro veicolo o alla guida all'impianto di dispositivi medici di classe II, quasi tutte le parti prodotte si basano su una qualche forma di produzione di prototipi durante lo sviluppo del prodotto. Questa fase critica di progettazione è quella in cui i tuoi ingegneri riescono a tenere in mano il futuro della tua azienda Un prototipo funge da rappresentazione tangibile di ciò che è possibile nello spazio digitale e consente ai team di tenere, testare e perfezionare il progetto prima di impegnarsi in costosi strumenti di produzione di massa. Ogni problema riscontrato nella fase di prototipo è una soluzione economicamente vantaggiosa rispetto alla stessa modifica dello strumento di prodotto finale dopo che è stato tagliato.

La riduzione del rischio è il principio fondamentale in questa fase I prototipi fisici consentono ai produttori e agli sviluppatori di prodotti di individuare problemi di progettazione sottili e difficili da simulare (come micro-ordito in pareti stampate iniettate), concentrazioni di sollecitazioni invisibili sotto un carico sotto tensione o interferenze di adattamento inaspettate tra due parti accoppiate (tutti) alla frazione del costo trovandolo dopo che l'utensile in acciaio è stato commissionato.

Il valore di mercato della prototipazione rapida ha raggiunto i 4,01 miliardi di dollari nel 2025, con una previsione di espansione a un CAGR di 20,49% fino al 2034 con la crescita della domanda di sviluppo di prodotti agili, cicli di prodotto più brevi nei segmenti automobilistico, aerospaziale, elettronica di consumo e dispositivi medici.

Sebbene la prototipazione rapida affondi le sue radici nell'innovazione delle startup, ora è una parte comune, persino richiesta, dello sviluppo del prodotto per le più grandi aziende di tutti i settori I maggiori acquirenti di servizi di prototipazione rapida sono i produttori automobilistici di livello 1, gli OEM aerospaziali e le aziende di dispositivi medici impegnate in programmi di prototipi in corso durante e tra i principali cicli di aggiornamento del prodotto In Lecreator, i nostri oltre 10.000 progetti consegnati abbracciano modelli a aspetto singolo, serie di prototipi funzionali multi-iterazione e build di pre-produzione per le presentazioni FDA 510 (k).

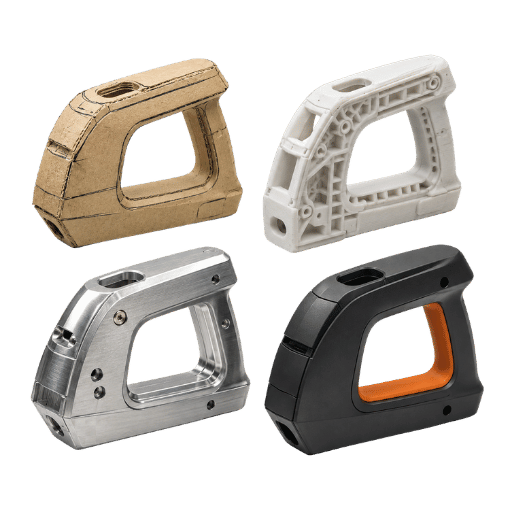

I 4 tipi di prototipi (e quando utilizzarli ciascuno)

Non tutte le build dei prototipi sono uguali L'utilizzo di un prototipo più complesso e con una maggiore fedeltà nelle prime fasi del processo di sviluppo non solo può sprecare i fondi del progetto, ma può anche rallentare il processo decisionale Ecco quattro categorie principali che generalmente sono correlate a una determinata fase di sviluppo del prodotto.

Il processo di produzione del prototipo: 6 passaggi principali

Qual è il processo di produzione del prototipo?

Spostando i dati CAD da digitali a fisici, il processo di prototipazione si estende tipicamente su sei fasi definite. dalla modellazione all'iterazione finale Team o aziende che saltano le fasi in qualsiasi punto del processo, anche una fase a bassa fedeltà, pagano esponenzialmente per quel tempo in fase avanzata i costosi errori scoperti, soprattutto se raggiungono questo punto di scoperta dopo essersi impegnati con strumenti di produzione finale a pagamento.

“I migliori prototipi non sono quelli che rispondono a ogni domanda Sono quelli che identificano e interrogano specificamente i fattori sconosciuti più grandi e pericolosi del progetto Mirando a questi punti, stai davvero concentrando lo sforzo del team sulla riduzione del rischio prima che si verifichi qualcosa di catastrofico.”

Harvard Revisione aziendale., Prototipazione meno incline al fallimento

Metodi di produzione del prototipo a confronto: CNC, stampa 3D, stampaggio a iniezione e altro ancora

Selezione errata del processo: il problema tecnico più diffuso nella produzione di prototipi Scegli tecniche di produzione che completino tolleranze, velocità e proprietà dei materiali, anziché scegliere perché hai familiarità con il processo.

Ulteriori indicazioni specifiche per il processo: taglio laser per parti di profili 2D e stampaggio personalizzato dei metalli per corse a basso volume in fase di ponte.

Quadro di selezione tecnologica

Costi, 1-50 pezzi: i processi di produzione additiva (FDM e SLA) costano in genere più del CNC Tuttavia, con l'aumento dei volumi unitari, il pareggio si capovolge Ad esempio, le staffe in alluminio prodotte con CNC possono costare $380 alla prima unità, diminuendo a $22 entro la 75a unità a causa dell'ammortamento dei costi di configurazione. Combina volume, tolleranze e costi per la migliore selezione.

Materiali per la produzione di prototipi: metalli, plastica e compositi

Scegli i materiali prototipo in base a ciò che possono dirti, piuttosto che la tua scelta per le parti di uso finale Per prove di fatica o strutturali, prova la produzione di leghe comparabili Anche i materiali alternativi a basso costo sono scelte efficaci, tuttavia, questi forniscono un valore limitato a meno che il tuo obiettivo non sia semplicemente un controllo dimensionale di adattamento.

La Libreria dei materiali di Lecreator contiene più di 50 tipi di materiali metallici, plastici e compositi Controlla il guida di alluminio 5052 o Guida di lavorazione CNC Alluminio 2024 per indicazioni sulle tolleranze, sui livelli di durezza e sui processi compatibili con le due principali leghe di alluminio di qualità aerospaziale.

Quanto costa la produzione di prototipi? (E tempi di consegna)

Quanto fanno pagare le aziende di prototipazione?

I costi vanno da $100 per un prototipo FDM di base a oltre $10,000 per gruppi metallici CNC ad alta precisione con $10, 000 per tipo di processo, complessità della parte del materiale, quantità e tolleranza richiesta.

Una serie di prototipi $5,000 che rileva un errore dimensionale prima che l'attrezzatura per lo stampo in acciaio salvi un minimo di $75,000 in rilavorazione più 8.12 settimane di recupero del programma. Per i progetti critici in termini di tempo, vedere tempi di consegna della prototipazione rapida 24 ore di giro è disponibile per FDM e SLA quando i file di progettazione sono pronti per la produzione.

Benchmark del progetto Lecreator:

Come scegliere un'azienda di produzione di prototipi (lista di controllo a 7 punti)

Come trovare un produttore per fare un prototipo

Un produttore di prototipi non qualificato: la differenza non si trova nel collaterale di marketing: diventerà evidente nei rapporti dimensionali, nei certificati dei materiali e nei commenti DFM che non riceverai prima del taglio della tua prima parte. Punteggio su qualsiasi fornitore di prototipi prima di rilasciare un RFQ basato su questo elenco:

Dal prototipo alla produzione: ridimensionamento senza perdere qualità

Il salto da un prototipo convalidato alla scala di produzione è quando gli errori più dannosi e costosi possono verificarsi nelle iniziative di sviluppo del prodotto. I componenti che funzionavano bene nella fase di prototipo spesso falliscono al volume di produzione a causa delle differenze nel materiale, nel processo e nella tolleranza cumulativa si accumulano negli assemblaggi di accoppiamento. Un modello di cancello a tre stadi impedisce la regressione della qualità nello scale-up:

Per la maggior parte dei prodotti hardware, la produzione di ponti a basso volume è una fase critica da non saltare in cui si finalizza l'ordine di assemblaggio di produzione del prodotto, si finalizza e si blocca la distinta base e si crea l'inventario dei prodotti per ottenere le entrate iniziali mentre gli utensili sono in costruzione. Saltare direttamente dal prototipo alla produzione di massa è la causa più comune di richiami del primo lotto e costosi guasti al lancio del prodotto.

Tornio svizzero parti di precisione la capacità accoglie i cicli di iterazione a circuito chiuso richiesti tra il prototipo e le quantità di produzione iniziali per componenti di fase a ponte torniti e fresati ad alta precisione La guida rapida del processo di produzione guida specificamente i processi per l'instradamento della produzione di ponti.

Il futuro della produzione di prototipi: crescita del mercato e tecnologie emergenti (20252034)

Sia la prototipazione rapida che la produzione digitale stanno ora crescendo a una clip molto più veloce rispetto alla maggior parte del settore manifatturiero legacy Tre punti dati caratterizzano questo sviluppo:

Tre cambiamenti tecnologici stanno guidando questa espansione del mercato:

• Progettazione per la producibilità AI (strumenti di progettazione generativa) che rivelano vincoli di progettazione per la producibilità mentre il progettista sta ancora lavorando al modello CAD, consentendo di comprimere la progettazione per le revisioni della producibilità da giorni a ore e migliorando i tassi di guasto della prima costruzione
• produzione additiva multimateriale in un'unica parte di costruzione di rigidità, conduttività o biocompatibilità variabili; questo è un impatto elevato soprattutto per i dispositivi medici e i programmi prototipo di robotica morbida
• Il gemello digitale fornisce dati di test di prototipi fisici in tempo reale, riducendo così il numero di iterazioni fisiche necessarie in grado di prevedere potenziali modalità di guasto tra le build

In breve, il messaggio per i dipartimenti di ingegneria è cristallino Le aziende che fanno un investimento strategico nella stampa 3D ora (utilizzando DMLS, tecniche multi-materiale) insieme ai sistemi DFM abilitati all'IA saranno semplicemente strutturalmente più veloci dei loro concorrenti nello sviluppo del prodotto fino all'anno 2030.

Domande Frequenti

Che cosa è un prototipo nella produzione?

“ prototipo nella produzione ” significa che: Un vero e proprio campione fisico, in dimensioni reali del prodotto proposto che viene sviluppato durante la pre-produzione per dimostrare o confutare il concetto di progettazione del prodotto, la selezione dei materiali da utilizzare e se sarà in grado di essere fabbricato Questo può essere qualsiasi cosa, da una parte grossolana di prova di concetto costruita in plastica FDM a qualcosa che si avvicina alla qualità di produzione (è necessaria un'attrezzatura dura) parti lavorate realizzate con la lega finale effettiva da utilizzare Il prototipo NON è il prodotto.

È la “test” Tutto ciò che viene fabbricato sia beni di consumo che tartine aerospaziali viene utilizzato nella produzione di prototipi prima degli utensili da taglio per la produzione di massa.

Quali sono i 4 tipi di prototipi?

I prototipi standard sono tipicamente di uno dei quattro tipi generali: (1) Proof-of-concept; prototipi progettati per verificare la fattibilità delle funzioni meccaniche essenziali di un concetto; (2) Aspetto/Prototipi visivi: sono progettati per valutare lo spazio di imballaggio, le interfacce utente, l'ergonomia e la presentazione (ad esempio, investitori); (3) I prototipi di funzioni/prototipi vengono utilizzati per testare la funzionalità con condizioni di test autentiche e materiali che si avvicinano molto alla produzione; (4) I prototipi di preproduzione utilizzano strumenti di produzione (o qualcosa di estremamente vicino) e procedure, confermando tutti gli elementi dei processi di produzione.

Quanto tempo richiede la produzione di prototipi?

FDM e SLA: 15 giorni lavorativi. Metallo lavorato CNC: 37 giorni. Stampa 3D del metallo di DMLS/SLM: 51 giorni. Stampaggio rapido ad iniezione (attrezzature in alluminio): 24 settimane. Lecreator offre anche 24 ore di fretta per FDM e SLA quando i file di progettazione sono pronti per la produzione.

Qual è la differenza tra prototipazione rapida e produzione di prototipi standard?

La produzione rapida di prototipi dà priorità alla velocità come vincolo numero uno (US) nella produzione additiva o CNC a rotazione rapida per girare le parti intorno alle ore o ai giorni, spesso sacrificando una certa equivalenza dei materiali e la finitura superficiale per la velocità La produzione standard di prototipi si concentra sulla conformità alle specifiche di produzione, ed è condotta utilizzando materiali di qualità produttiva, tolleranze strette e controlli di qualità documentati con rapporti di ispezione tracciabili I programmi di sviluppo prodotto più seri utilizzano metodi rapidi per le prime iterazioni, quindi passano alla produzione di prototipi standard ad alta fedeltà per le presentazioni normative, campioni di acquirenti e convalida DFM prima dell'impegno di utensili.

La stampa 3D può sostituire lo stampaggio a iniezione per i prototipi?

Per i prototipi funzionali in fase iniziale?Yes 3D printing (SLS, MJF o FDM) è sufficiente per convalidare, formare e alcuni ad una frazione del costo dello stampaggio a iniezione Per le proposte normative, i campioni dell'acquirente e altri test in cui le prestazioni sono convalidate secondo standard equivalenti alla produzione

No. I modelli di flusso all'interno di uno stampo, la cristallizzazione che avviene durante il raffreddamento e gli effetti dello spessore della parete sono diversi tra le parti iniettate e quelle stampate, portando a proprietà e prestazioni disparate del materiale. I due vengono utilizzati in diverse fasi del prodotto ciclo di sviluppo e per rispondere a diverse domande.

Quali certificazioni deve avere un produttore di prototipi?

ISO 9001:2015 è il QM di base richiesto dalla maggior parte degli acquirenti commerciali.

AS9100D è richiesto dalle aziende che producono parti per il settore aerospaziale La norma ISO 13485 è richiesta per convalidare i dispositivi medici in una presentazione normativa La registrazione ITAR è richiesta dalle società di difesa che gestiscono dati tecnici controllati.

Lecreator li detiene tutti e quattro.
