Stampaggio personalizzato dei metalli: guida alla produzione per le squadre di ingegneri

La stampaggio su ordinazione del metallo trasforma lamiera e bobina in parti finite e ripetibili impressionandole tra un set di utensili e matrici “ e i team che si riforniscono di staffe contatti, scudi o scudi in volume, di solito è la parte più economica che produci. ”Di solito sta facendo un po' di sollevamento di carichi pesanti in quella frase La stampa ama il volume e odia la complessità, il che può facilmente portare a un giudizio errato nella fase di quotazione Qui imparerai i dettagli del processo, le strategie comuni di utensili e matrici, i fattori che influenzano i costi di attrezzaggio, le migliori pratiche per la progettazione delle parti nello stampaggio e il punto esatto in cui lo stampaggio supera le prestazioni della lavorazione CNC.

Che cosa è personalizzato Metal Stamping?

La stampaggio dei metalli è un processo di formatura a freddo in cui la lamiera o la bobina metallica vengono alimentate in una pressa per stampaggio dove un utensile e una matrice lo premono nella forma desiderata. “Custom” è l'opposto del catalogo-la tua matrice è prodotta per la tua parte La forza è fornita dalla pressa; la forma è creata dalla matrice.

Con poche eccezioni, la stampa viene eseguita a temperatura ambiente, rendendola un processo di formatura a freddo, un punto rinforzato da Materiale didattico in lamiera dell'Università della Florida (la stampa a caldo si applica solo ai materiali che necessitano di maggiore formabilità).

La timbratura è una disciplina a sé stante perché può risultare esattamente la stessa parte ogni singola volta, ad alta velocità.

Una matrice deve essere progettata e provata con precisione - o il processo non può replicarla in modo affidabile Nella stampaggio dei metalli, la matrice è progettata con precisione per limitare il metallo in modo sufficiente che la variazione sia dovuta al lotto di materiale, non agli operatori di processo Il vantaggio principale della stampa per i team di ingegneri: modifica i costi di manodopera ripetuti nel tuo investimento iniziale di attrezzature.

Il costo iniziale per creare un dado correttamente funzionante verrà distribuito nel corso della produzione.

Dove vengono utilizzate le parti stampate personalizzate?

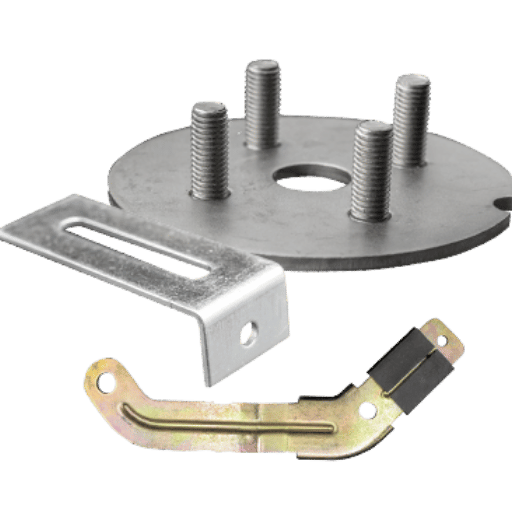

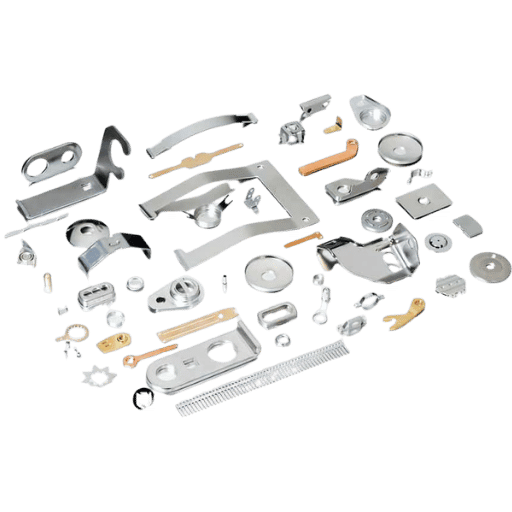

Le parti stampate costituiscono i componenti metallici essenziali di molti prodotti, dalle staffe automobilistiche e i contenitori delle batterie ai connettori elettrici, ai pannelli degli elettrodomestici e al telaio, all'hardware HVAC e agli apparecchi di illuminazione.

Se un prodotto necessita di una parte metallica bidimensionale o leggermente formata in grandi quantità, lo stampaggio può essere un ottimo adattamento. Le parti complesse, o anche le parti moderatamente tridimensionali con molte caratteristiche interne, sono generalmente gestite meglio con la lavorazione o la fusione.

Le operazioni di stampaggio dei metalli principali

I singoli processi di stampaggio di solito non fanno tutto il lavoro richiesto per formare una parte completa La tua matrice è progettata per eseguire una sequenza di passaggi sul pezzo metallico per ottenere la geometria desiderata.

Familiarizzare con questi passaggi ti consentirà di comprendere e valutare un preventivo, identificando eventuali funzionalità costose che potrebbero guidare il processo di attrezzaggio Sotto il definizione di stampaggio dei metalli, i tipi di operazioni comuni includono:

• Coperta ("blanking") che taglia il profilo esterno della striscia Il pezzo ritagliato è la parte; la striscia rimanente è rottame.
• Piercing (perforazione) (fori di taglio, fessure o ritagli all'interno della parte) Qui il frammento perforato-out è rottame.
• Piegatura (Bending) (Bending) di una regione piana in un angolo 2D-to-3D, flangia, linguetta o linguetta attraverso la deformazione plastica.
• Disegno. tirando il metallo piatto in una profondità di forma della cavità, come in una tazza, un guscio o un involucro.
• Coniatura. applicando una pressione localizzata estrema per impostare una caratteristica precisa, levigare un bordo o timbrare un segno.
• Goffratura (embossing pattern) che solleva una nervatura tridimensionale poco profonda, o un logo senza modificare lo spessore del materiale.

Sia la tranciatura che la perforazione si basano sul taglio: il metallo è tagliato tra due sezioni di bypass dell'acciaio per utensili separate da un piccolo spazio specifico del materiale.

Piegatura, trafilatura e goffratura si basano invece sulla deformazione plastica controllata, il metallo non viene rimodellato, quella distinzione conta perché le operazioni di taglio lasciano un bordo della bava e un bordo pulito, mentre le operazioni di formatura introducono ritorno elastico e sollecitazione interna. Qui si applica una lezione pratica da parte dei costruttori di matrici: quando si perfora una caratteristica a cupola o formata, il bordo tranciato dovrebbe essere rivolto verso il basso quando il punzone entra, oppure la caratteristica può rompersi.

Sequenziare correttamente le operazioni è metà del mestiere di progettazione di stampi.

Metodi di stampaggio a confronto: Progressivo vs Trasferimento vs Fourslide vs Disegno profondo

“Come si muoverà la mia parte attraverso il dado?” è una domanda separata da “di quali operazioni ha bisogno?” Quattro metodi di produzione rispondono, e quello giusto dipende dalla geometria, dalle dimensioni e dal volume annuale della tua parte Questa è una delle scelte più consequenziali in un programma di stampaggio, perché è bloccato una volta costruito il dado.

In uno stampo progressivo, la bobina avanza di una stazione alla volta e in ogni stazione avviene un funzionamento diverso; la parte finita viene tagliata libera nell'ultima stazione mentre la striscia trasporta il lavoro. È il percorso più economico per parti complesse in scala, motivo esatto per cui domina il lavoro ad alto volume. L'approccio stazione per stazione è documentato negli utensili brevetti come US 7.055.353 per stampi progressivi automobilistici.

Una matrice di trasferimento separa presto la parte dalla striscia e la sposta meccanicamente tra le stazioni, il che si adatta alle parti più grandi La diapositiva fourslide modella una parte da diverse direzioni contemporaneamente ed è ideale per componenti piccoli e multi-piega La trafilatura profonda allunga il metallo attraverso uno o più stadi di trafilatura per creare profondità La domanda da porre qui è come la profondità di trafilatura confronta il diametro della parte, perché le cavità profonde potrebbero richiedere diversi stadi di trafilatura progressiva.

Quali Sono I Quattro Tipi Di Stampaggio Del Metallo?

Quando le persone chiedono i tipi “four,” di solito intendono questi quattro metodi di produzione (progressivo), trasferimento, quattro operazioni di imbutitura profonda (deep draw) piuttosto che le operazioni di taglio e formatura trattate sopra Tenere i due separati quando si scrive una richiesta di preventivo: indicare le operazioni di cui la parte ha bisogno (indica al produttore di utensili quali caratteristiche costruire) e lasciare che il fornitore raccomandi il metodo (dipende dalla sua formazione di stampa e dal suo volume).

Specificare il metodo da soli può escludere un fornitore le cui attrezzature ti sarebbero effettivamente più utili.

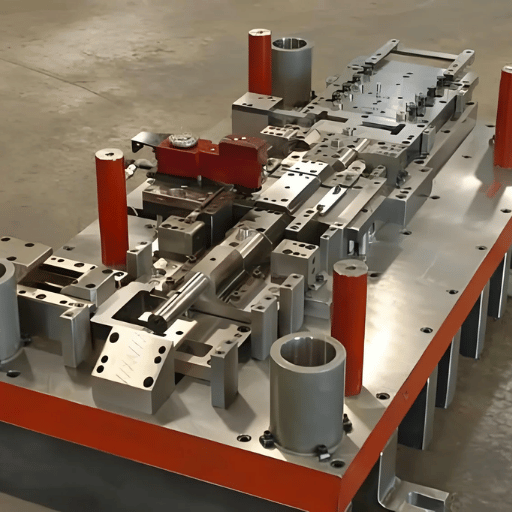

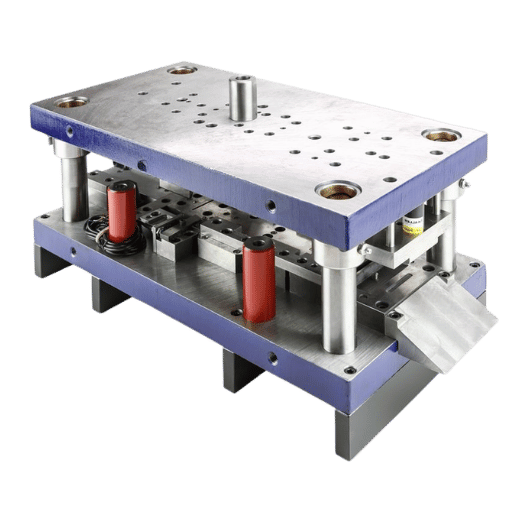

Stamping Tooling & Dies: cosa guida il costo di Tooling

L'attrezzatura è dove si trova il denaro Una matrice di stampaggio è uno strumento unico e di alta precisione che taglia e forma un pezzo di lamiera su un profilo definito Le porzioni di taglio e formatura di una matrice sono realizzate in acciaio per utensili temprato o carburo su supporti di piastre di matrice, scarpe, perni di guida, perni di estrazione e molle, come illustrato in The Fabricator's Die Basics serie di articoli. Costruire un tale strumento è la definizione di lavoro di progettazione iterativo, e i produttori di utensili riferiscono di sintonizzare l'altezza della cupola e le dimensioni dei fori utilizzando utensili morbidi e una pressa a mosca prima di realizzare la matrice indurita Gli inserti di taglio e formatura sono normalmente realizzati come parti di ricambio in modo che un guasto locale richieda la sostituzione solo degli inserti e non dell'intero stampo. Confermandolo con il tuo fornitore è fondamentale perché determina i costi di manutenzione degli utensili.

Le parti personalizzate di piccole e medie dimensioni richiedono comunemente una matrice progressiva che può variare da $5.000 per grezzi semplici a $200.000+ per più stazioni e le parti di medie dimensioni di precisione spesso cadono intorno a $15.000-$30.000. Il costo totale è diviso in tre categorie approssimative: materiale (circa 20-40% del costo), fabbricazione e complessità (30-50%) e qualificazione Ogni caratteristica della tua parte ha bisogno di una stazione di stampaggio per formarla, quindi più caratteristiche, più lavorazioni.

Ecco il punto chiave: l'attrezzatura è un costo irrecuperabile che devi pagare prima che esista la prima parte vendibile. Pertanto, la questione del volume (discussa di seguito) non è un componente aggiuntivo da considerare in seguito, ma parte integrante del processo che determina se il dado si ripagherà mai.

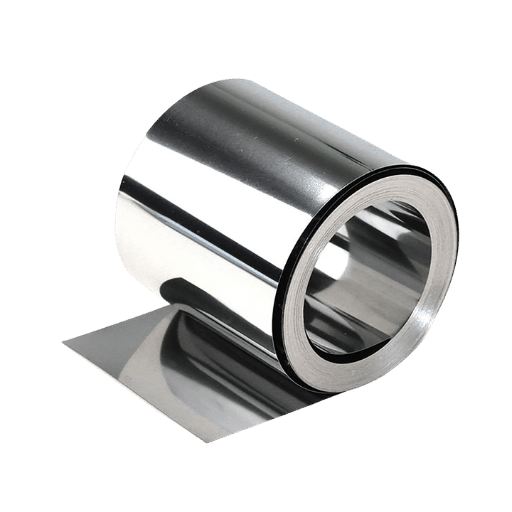

Scelta del materiale giusto per le parti stampate

Il metallo scelto per una parte stampata stabilisce un limite superiore a ciò che la matrice può ottenere e come Dati di progettazione della lamiera dell'Università della Florida mostra, la formabilità varia bruscamente in base alla lega e al temperamento Troppo duro e il tuo utensile è fragile; troppo morbido e non manterrà una caratteristica formata nella forma La tua scelta dovrebbe essere basata sui requisiti di formabilità, resistenza, resistenza alla corrosione e costo del materiale.

Ci sono due importanti ramificazioni a questo: 1. sia l'ottone che la ricottura di acciai a basso tenore di carbonio stampano in modo relativamente semplice, con conseguente possibilità di utilizzare presse e utensili di stampaggio più piccoli che dureranno generalmente più a lungo di quelli necessari per l'acciaio inossidabile: una componente sottile ma significativa del costo dell'utensile. 2. i metalli per la tempra, come ottone e acciaio inossidabile, aumentano la durezza con la deformazione. Sebbene questa caratteristica sia utile se stai cercando di creare un punto di contatto finito e automolleggiante, è più problematico per una parte che richiede più curve severe. Selezionare il metallo e il temperamento per la curvatura più grave sulla parte non più delicata.

Progettazione per la stampabilità: tolleranze, raggi di curvatura ed errori comuni

La maggior parte dei superamenti dei costi basati sulla progettazione relativi agli utensili potrebbero essere evitati. Se il disegno ingegneristico della parte non considera la realtà dello stampaggio del materiale, i produttori di utensili tracceranno la stima per la sicurezza o costruiranno uno strumento che combatte le leggi della fisica. I tre maggiori colpevoli che causano questi superamenti sono menzionati di seguito.

Tolleranze Le tolleranze delle parti stampate generalmente iniziano intorno a ± 0,005 pollici. (± 0,13 mm); la qualità commerciale su una staffa semplice può essere ± 0,010-0,015 pollici. e i componenti ad altissima precisione potrebbero essere ± 0,001 pollici e meno con l'attrezzatura in metallo duro adeguata. Un errore che vediamo spesso è avere troppi punti di contatto per la tolleranza che vedremmo ad esempio dal nostro software CAD predefinito. Ogni tolleranza più stretta porterà ad un aumento dei costi di utensileria e ad un maggiore scarto ed è solo da implementare su funzionalità che toccano, funzionano o si accoppiano insieme. Il resto può rimanere a tolleranza commerciale.

Raggio di curvatura e perché “la regola del pollice” è sbagliata Spesso si pensa che il raggio di curvatura minimo su una parte sia lo spessore del materiale (1T) e questo è sempre accettabile Non è sempre accettabile Raggio di curvatura minimo dipende fortemente dal tipo di materiale, tempera e direzione I materiali ricotti morbidi generalmente si piegano vicino a 1T, ma l'alluminio duro e l'acciaio inossidabile austenitico duro richiedono minimi fino a sei volte quello (6T), come evidenziato da Informazioni sulla progettazione della lamiera dell'Università della Florida. La piegabilità è anche fortemente influenzata dalla direzione di rotolamento ("rolling direction") Una parte piegata ad angolo retto rispetto alla direzione di rotolamento si comporta molto meglio e necessita di un raggio molto inferiore rispetto a quello piegato parallelamente ad essa Generalmente, per il materiale formabile e ricotto, iniziare da 1-1,5T per il raggio di curvatura minimo e verificare il numero esatto per il materiale specifico in lavorazione.

“La precisione non è solo una “” per l'ispezione della prima parte Uno stampo è in costante stato di usura e mentre ti muovi attraverso il lotto di produzione, le dimensioni del pezzo andranno lentamente alla deriva al di fuori delle tolleranze. In molti casi, una parte potrebbe passare a 20.000 pezzi e non passare a 80.000 pezzi.”

Qual è l'errore più costoso quando timbri una parte? odierai questa risposta, ma in molti casi la risposta non è nessuna delle precedenti, ma semplicemente la decisione di inviare la tua parte per quotare/produrre senza coinvolgere il tuo partner di stampaggio Incontriamo regolarmente ingegneri che ci inviano stampe per preventivi “blind.” Quando iniziamo a disporre la parte per la progettazione dello stampo, spesso vediamo una geometria che causerà problemi nel processo di stampaggio; caratteristiche che potrebbero essere riprogettate in modo economico sulla carta per facilitare lo stampaggio o evitare costose funzionalità di attrezzaggio. Quella finestra si chiude non appena riceviamo la tua stampa.

Stampaggio del metallo vs lavorazione CNC: quale processo si adatta alla tua parte?

C'è solo una domanda di processo che ti deve essere posta: è stampato o è lavorato? Questa è la risposta classica, il compromesso dipende interamente dai tuoi volumi; e come li impili su due curve separate, è semplice vedere dove si incontrano.

Entra nel Volume Crossover Point (VCP) Probabilmente potremmo pensare a dozzine di altri modi per chiamarlo, ma la premessa di base è che è il volume specifico di parti prodotte all'anno in cui il costo unitario della parte derivante dallo stampaggio scende al di sotto del costo per parte se fosse fresato a CNC, nonostante il costo dell'utensileria Vogliamo che la nostra parte costi pochi centesimi, quindi il VCP inferiore, il migliore soprattutto da sotto quella soglia, la fresatura a CNC vincerà ogni volta (perché manca di costi di utensileria). La regola generale del pollice nel settore colloca che si incrociano proprio da qualche parte all'interno dell'intervallo di decine di migliaia di“ di pezzi all'anno. Qui prenderemo un po” di libertà e suggeriamo che “ decine di migliaia” non è abbastanza preciso. Per una lavatrice piatta, potrebbe essere più vicina a mille pezzi. Per una parte formata molto complessa e multi-benda, potrebbe essere nell'ordine di decine di migliaia.

“In molti casi, la stampaggio a stampo progressivo riduce il prezzo del pezzo aumentando i costi iniziali degli utensili. Invece di chiedere a “is è più economico,” chiede a “a quale volume otteniamo il rendimento maggiore con progressivo?”

Un ordine logico con una domanda incerta: una produzione a breve termine tramite lavorazione CNC o una matrice per utensili personalizzata, seguita dalla transizione agli utensili a matrice progressiva una volta che i volumi aumentano abbastanza da giustificare l'uso della matrice Tuttavia, se la geometria libera e richiede la lavorazione CNC per ciò che è importante la funzionalità della tua parte richiede Lavorazione CNC è intrinsecamente adatto per progetti tridimensionali da bassi a medi e complessi.

Che costo delle parti stampate personalizzate e come funzionano i tempi di consegna personalizzati

“Quanto farà questa parte Cos” è impossibile rispondere in un modo ma è facile spiegare come arriviamo lì. Ogni prezzo è costruito da 4 variabili (o “levers” come I Cost“ chiamandolo per semplicità ”4-Lever Stamped-Part Cost Model):

Il modello di costo a 4 leve con parte stampata

Stampigliare “profittable” o un buon valore? diventa entrambi una volta che il volume annuale è abbastanza grande da distribuire il costo del dado Uno stampo progressivo $30.000 aggiunge $3.00 a ciascuna delle 10.000 parti, ma solo $0.30 a ciascuna delle 10.000 (il dado) non cambia, la matematica lo fa. Ecco perché un preventivo di stampaggio si apre sempre con una domanda sul volume annuale del tuo progetto prima che possa nominare un prezzo del pezzo.

Il tempo di consegna cade in due orologi La costruzione e il provino di die di solito richiedono settimane per mesi, a seconda della complessità (ROUGH) e questo orologio è in esecuzione tardiva Ufficio statunitense di statistica del lavoro i dati mostrano la contrazione del commercio di utensili e matrici (vedere la sezione outlook) I cicli di produzione, dopo che un dado è stato convalidato, sono rapidi; è possibile ottenere decine di migliaia di parti da una pressa di stampaggio rapida in un turno.

Preparate il vostro programma in base all'orologio associato agli utensili, non alla produzione, e preparatevi e stanziate fondi per una revisione del primo articolo e l'invio PPAP prima del lancio completo della produzione.

Fornitura di un fornitore personalizzato di stampaggio di metalli: cosa valutare

Due fornitori qualsiasi potrebbero citare la stessa parte e comunque fornire programmi estremamente divergenti. Sebbene la capacità di eseguire, la tolleranza accettabile, il prezzo siano i parametri principali. Non è sufficiente. Utilizziamo una valutazione strutturata.

Ecco la scorecard del fornitore di stampaggio a 7 punti:

• 1. CERTIFICAZIONE DI QUALITÀ 9001 come base;IATF 16949 per parti automobilistiche.
• 2. gamma di tonnellaggio adatta alla formazione della stampa e velocità per le dimensioni del pezzo e i requisiti di formatura, in base alla resistenza dell'acciaio.
• 3. matrici interne a 3.000, possono controllare la qualità e riparare la rotazione degli stampi.
• 4. Operazioni secondarie-L'idea di placcatura, saldatura, maschiatura, assemblaggio sotto un unico tetto riduce la catena di fornitura.
• 5. Qualità rilevante per il lavoro effettivo (automotive qui) documentazione di pianificazione APQP effettiva, pronta per PPAP; un certificato.
• 6. Piano di trasparenza dei tempi di consegna (stima veritiera del produttore dello stampo) di quando lo strumento sarà finito e una manutenzione che gestisca l'usura dello strumento.
• 7. sicurezza di funzionamento Le presse vengono azionate secondo pratiche sicure come quelle dello standard OSHA 29 CFR 1910.217 meccanico-power-press.

Occorre sottolineare due punti in particolare. Innanzitutto, per l'acquirente automobilistico, IATF 16949 la certificazione si aggiunge agli standard di qualità di base di un fornitore per lo stampaggio dei metalli con requisiti di qualità automobilistica come APQP, PPAP, FMEA, MSA e SPC. PPAP è spesso il documento contrattuale richiesto che conferma che una parte soddisfa le specifiche di progettazione e produzione a velocità di volume. In secondo luogo, desideri un fornitore rispettabile le cui presse vengono utilizzate in base a OSHA 29 CFR 1910.217’Le normative di 'per quanto riguarda i dispositivi sicuri del punto di funzionamento, i controlli di impostazione dello stampo e le procedure operative sicure ', questi sono un segnale implicito di un negozio ben gestito Infine per parti complesse e tridimensionali che vanno oltre lo scopo dei tipici stampatori, indagare e richiedere citazioni parallele da un servizio di lavorazione CNC di precisione allo stesso tempo richiedi i tuoi preventivi di timbratura.

Prospettive del settore: cosa cambia nello stampaggio dei metalli (20252026)

Tre turni devono guidare qualsiasi decisione di approvvigionamento di stampaggio presa per i programmi 2026.

La domanda globale di stampaggio di metalli sta crescendo di circa il 4,4% su base annua, passando da circa $254 miliardi nel 2025 a $265 miliardi nel 2026, con il settore automobilistico che guida la crescita sulla scia della crescente domanda di custodie per batterie e componenti della struttura corporea per la produzione di veicoli elettrici. L’offerta è diventata corrispondentemente più automatizzata, con l’alimentazione robotica, il trasferimento automatizzato e l’ispezione in linea che rappresentano la norma piuttosto che l’eccezione.

Secondo le proiezioni BLS, il calo negli Stati Uniti delle offerte di lavoro per macchinisti, produttori di utensili e matrici sarà in media di poco più del 2% su base annua da qui al 2034; ciò significa che, a parte circa 34.200 nuove aperture annuali per sostituire i lavoratori in partenza, semplicemente non ci saranno così tanti artigiani per le operazioni di stampaggio, aumentando i tempi di consegna degli utensili. Le recenti deposizioni di brevetti, che coprono matrici di stampaggio sviluppate dalla produzione additiva e costruite dalla prototipazione con compensazione adattiva, attestano una spinta industriale per gli utensili che si basa su artigiani altamente qualificati.

Le tariffe sono ora una voce di riga Dal 4 giugno 2025, le tariffe della Sezione 232 su acciaio e alluminio importati si sono attestate a 50% e il 19 agosto 2025 gli Stati Uniti hanno aggiunto 407 codici di prodotto derivati a quell'elenco 50% un elenco che raggiunge esplicitamente le matrici di formatura dei metalli e le parti degli utensili di stampaggio, come documentato da Protezione doganale e di frontiera degli Stati Uniti e Servizio di ricerca del Congresso analisi. Materiale realizzato esclusivamente con acciaio fuso e colato (alluminio fuso e colato) (alluminio fuso) e colato (fuso) 2. negli Stati Uniti (So before a 206 program proceed, confermate dove hanno origine il materiale di un fornitore e l'attrezzatura importata; quella risposta ora sposta il costo di atterraggio di due cifre.
