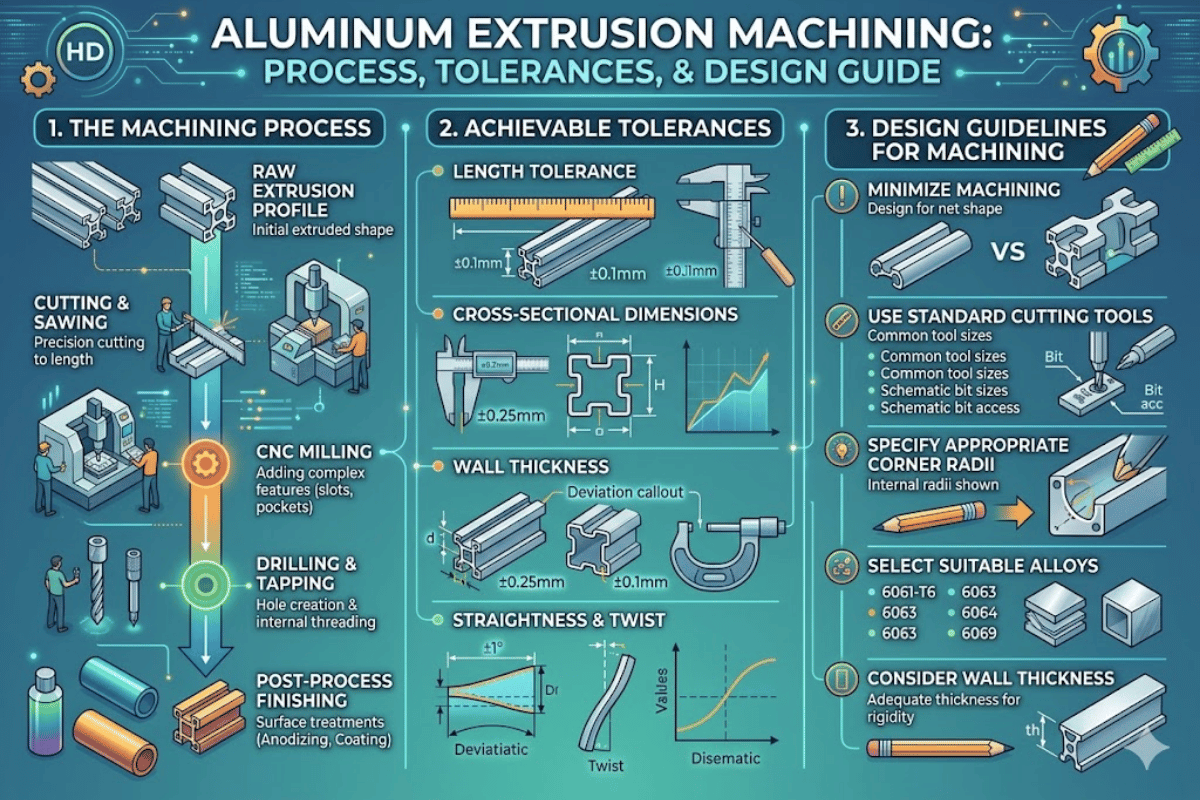

Aluminium-Extrusionsbearbeitung: Prozess-, Toleranzen- und Designleitfaden

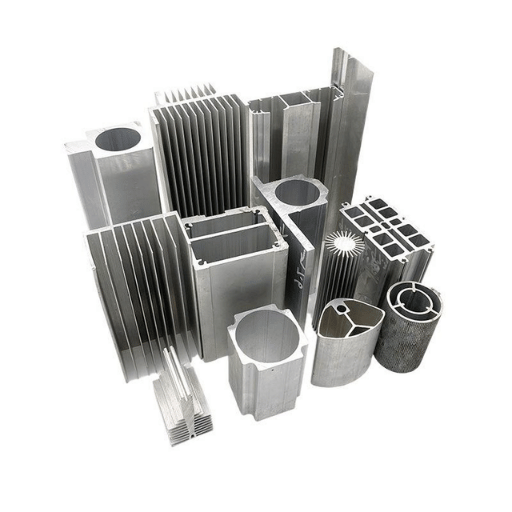

Alminumtrusion Machining (An Guide to Process, Materials, and Design eines Ingenieurs

Die Aluminium-Extrusionsbearbeitung kombiniert zwei Fertigungsstufen zu einem Produktionsweg: Erstens wird erhitztes Aluminium durch eine geformte Düse gedrückt, um ein nahezu netzförmiges Profil zu erzeugen; dann fügt die CNC-Bearbeitung Präzisionsmerkmale hinzu, die der Extrusionsprozess allein nicht erzeugen kann. Dieser Hybridansatz reduziert den Rohstoffabfall, verkürzt die Zykluszeiten und liefert Teile mit engeren Toleranzen, als beide Methoden unabhängig voneinander erreichen.

Dieser Leitfaden deckt den gesamten Workflow ab, indem er die Grundlagen der Extrusionsauswahl und die Legierungsauswahl durch CNC-Operationen, und Kosteneinsparungsstrategien spezifiziert. Egal, ob Sie Teile für eine Luft- und Raumfahrtbaugruppe sind oder Profile für ein Architekturschienensystem auswählen, die Daten und technischen Parameter unten helfen Ihnen, fundierte Bearbeitungs- und Materialentscheidungen zu treffen.

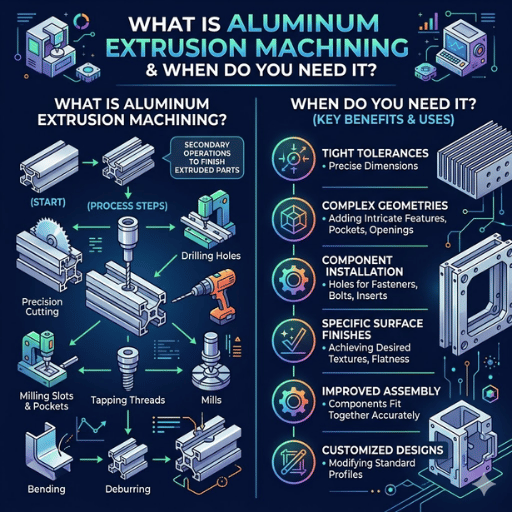

Was ist Aluminium-Extrusionsbearbeitung und wann benötigen Sie sie?

Aluminium-Extrusionsbearbeitung ist ein zweistufiges Herstellungsverfahren, In der ersten Stufe wird ein Aluminiumbarren erhitzt und durch eine Matrize geschoben, um ein kontinuierliches Profil mit einer bestimmten Querschnittsform zu erzeugen. In der zweiten Stufe CNC-Bearbeitungsvorgänge Fräsen, Bohren, Tapen, und Schneiden von Löchern, Schlitzen, Gewinden und anderen Merkmalen, die die Extrusionsmatrize nicht bilden kann.

Die Methode funktioniert am besten, wenn Ihre Teilegeometrie mit einem gleichmäßigen Querschnitt beginnt, aber lokale Präzisionsmerkmale erfordert Strukturrahmenelemente mit Befestigungslöchern, Kühlkörper mit gebohrten Befestigungspunkten, und Aluminium-Extrusionsbearbeitungsdienstleistungen Für elektronische Gehäuseschienen sind alle gängigen Anwendungen dieses Ansatzes.

Wie der Extrusion-zu-Bearbeitungsprozess funktioniert

Sechs Stufen bilden den Fließweg der Manufaktur vom Rohaluminium zum fertigen Teil Jede Stufe beeinflusst die mechanischen Eigenschaften und die Präzision des Teils.

1. Billet-vorbereitung 178 –330 mm Durchmesser) werden auf Länge geschnitten und auf Oberflächenfehler und Legierungszertifizierung überprüft ASTM B221 Anforderungen.
2. Heizung 600 °C (750 930 °F), je nach Legierung. 6063 Extruden am unteren Ende dieses Bereichs; 7075 erfordert Temperaturen näher bei 400 °C bei höherem Extrusionsdruck.
3. Extrusion durch die Matrize 15.000 Tonnen erzwingt ein hydraulischer Stößel den erhitzten Knüppelquerschnitt durch eine Stahlmatrize. Das Extrusionsverhältnis (Knüppelquerschnittsfläche geteilt durch die Querschnittsfläche) liegt zwischen 10:1 und 100:1.
4. Kühlung und Dehnung 0,5 21 TP3 T zum Richten und Entlasten der inneren Spannungen aus dem Extrusionsprozess abgeschreckt (Luft oder Wasser).
5. Alterung und Wärmebehandlung „Profile werden gealtert, um die Zieltemperatur zu erreichen. T5 (luftgekühlt + künstlich gealtert) und T6 (lösungswärmebehandelt + künstlich gealtert) sind Standardtemperaturen für Extrusionen.
6. CNC-Bearbeitung „Das bearbeitete Profil wird befestigt und bearbeitet: Fräsflächen, Gewindebohrungen, Schneiden auf Länge und Entgratkanten. In dieser Phase werden endgültige Präzisionsabmessungen hergestellt.

CNC-Bearbeitungsvorgänge für Aluminiumextrusionen

Nachdem ein Aluminiumprofil von der Extrusionspresse abweicht und die gewünschte Härte erreicht hat, katalysiert die CNC-Bearbeitung das Profil von seiner Polygonform zu einem fertigen Bauteil. Jeder Vorgang hat einen Zweck und die benötigten Verbundwerkstoffe hängen von den Anforderungen an Ihre Teilegeometrie und Toleranz ab.

Für CNC-Fräsvorgänge Auf Aluminium-Extrusionen Endmühlen mit polierten Rillen und hohen Helix-Winkeln (4045°) produzieren die besten Ergebnisse Die polierte Flötenoberfläche verhindert Aluminium von der Haftung an dem Werkzeug poliert up-Kante (BUE) genannt, die sowohl Oberflächenbeschaffenheit als auch Maßgenauigkeit verschlechtert.

Die meisten Aluminiumfräsen verwenden 0,05-0,20 mm/Zahnzuführung pro Zahn Beginnt am unteren Ende und läuft größer, wenn das Teil befestigt wird, unter Verwendung von Richtlinien für die Starrheit der Maschine Gleiche Bereiche der Schnittgeschwindigkeiten mit einem Einpunkt-Karbideinsatz werden für die CNC-Drehvorgänge Auf Rundstrangprofilen.

Auswahl von Aluminiumlegierungen für Extrusionsbearbeitungsprojekte

Nicht alle Arten von Aluminium weisen eine gute Extrudierbarkeit auf und jede Legierungssorte kann eine sehr unterschiedliche Bearbeitbarkeit aufweisen. Nachfolgend finden Sie einen Vergleich von vier üblicherweise extrudierten Legierungen mit ihren mechanischen Eigenschaften und Bearbeitungseigenschaften. Alle Werte bei Standardtemperierung.

‘6061 wird oft als ‘Strukturaluminium’ bezeichnet und 6063 wird branchenweit als ‘Architekturaluminium’ verwendet. Es hat einen Vorteil, eine geringere Fließspannung zu haben: 6063 erzeugt komplexere Querschnittsprofile in der Extrusion und ermöglicht komplexere Formen. Umgekehrt hat 6061 aufgrund der Härte strengere maschinelle Toleranzen (95 HB im Gegensatz zu 60 HB).

Für Automobilkomponenten 6061-T6 erfordert eine mäßige Festigkeitsbeständigkeit und ist die Standardwahl. Wenn die Anwendung maximale Festigkeit erfordert, wie z. B. Flugzeugflügel oder Fahrwerkskomponenten. Legierungen in Luft- und Raumfahrtqualität Wie 7075-T6 bieten fast das Doppelte der Zugfestigkeit von 6061, allerdings auf Kosten der Extrudierbarkeit und Schweißbarkeit. Für Meeres- oder chemische Expositionsumgebungen, 5052 Aluminium Die beste Korrosionsbeständigkeit in der Gruppe bietet.

Toleranzen und Oberflächenbearbeitungsstandards

Es werden zwei Ebenen der Toleranzkontrolle der Aluminium-Extrusionsbearbeitung vorgenommen: Die Profilgenauigkeit wird durch die Basislinie des Extrusionsprozesses festgelegt und der CNC-Bearbeitungsprozess wird verwendet, um bestimmte Merkmale auf ihre endgültigen Abmessungen zu verfeinern. Beide sind wichtig zu verstehen, um Toleranzen korrekt und nicht zu teuer anzugeben.

Die Oberflächenbeschaffenheit wird von der Herstellungsphase sowie der etwaigen Nachbearbeitung des Teils beeinflusst:

Die Präzisionsbearbeitungsmöglichkeiten für Aluminium-Extrusionen Halten Sie bei Le-creator bei jeder Produktionsserie ±0,025 mm auf bearbeiteten Merkmalen mit CMM-überprüfter Inspektion ein.

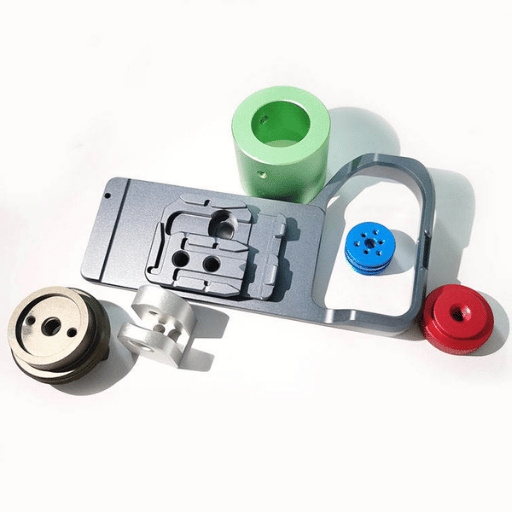

Häufige Bearbeitungsherausforderungen und deren Lösung

Aluminium-Extrusionen Maschinen schneller als Stahl, aber die Kombination von weichem Material, dünnen Wänden, und Eigenspannungen aus dem Extrusionsprozess schafft spezifische Herausforderungen Hier sind fünf gemeinsame Probleme und die kostengünstigen Bearbeitungsprozesse, die jedes lösen.

1. Verformung und Verzerrung nach der Bearbeitung

Ursache: Beim Extrudieren im Aluminiumprofil eingeschlossene Restspannungen, beim asymmetrischen Entfernen von Material kommt es zu einer Umverteilung der Restspannungen und zu einer Verformung der Extrusionsteile.

Lösung: Vor der Lieferung Spannungs-Entlastungs-Streckung (0,5 – 21 TP3 T) vom Extruder anfordern Für Teile mit enger Toleranz verwenden Sie einen phasenweisen Ansatz: Grobe Bearbeitung → Spannungs-Entlastungsglühen bei 345 °C für 2 Stunden → Halb-Ziel-→ Endbearbeitung Diese fünfstufige Sequenz verbessert die Effizienz in der Fertigung der Luft - und Raumfahrtindustrie.

2. Dünnwandige Vibrationen und Geschwätz

Ursache: Durch Schnittkräfte biegen sich Wände ab, die dünner als 1,5 mm sind, dadurch entstehen Ratterspuren und Dimensionsschwankungen.

Lösung: Verwendung als Guss/Masse, Vakuumbefestigungen oder konturierte Stützblöcke, die die gesamte Profiloberfläche berühren Steigflug anstelle von herkömmlichem Fräsen verwenden, Schnitttiefe niedriger (z.B. 0,5-1,0 mm pro Schnitt), und Spindelgeschwindigkeit erhöhen, um die Spanlast in der unteren Tiefe zu halten Wandstärke sollte nicht weniger als 1,0 mm für stabile Bearbeitung sein.

3. Einbaukante (BUE) an Schneidwerkzeugen

Ursache: Aluminium neigt bei höheren Temperaturen und geringeren Spanwinkeln zum Anschweißen an Werkzeugoberflächen.

Lösung: Verwenden Sie Hartmetall - oder diamantbeschichtete Werkzeuge mit polierten Rillen und hohen Helixwinkeln (40 – – 45°).Überflutungskühlmittel oder Minimalmengenschmierung (MQL) mit einer für Aluminium ausgelegten Schneidflüssigkeit aufbringen Halten Sie Schnittgeschwindigkeiten über 200 m/min ein, um den Abfall durch aufgebaute Kantenbildung zu minimieren.

4. Späneableitung in tiefen Löchern

Ursache: Aluminium bildet lange, strähnige Späne, die sich am Bohrer verfangen und das Loch verstopfen.

Lösung: Pickbohrzyklen mit Durchgangswerkzeug-Kühlmittelzufuhr verwenden Chip-Breaker-Geometrie am Bohrpunkt zerlegt kontinuierliche Späne in handliche Segmente Bei Löchern tiefer als 3 ̄N Durchmesser die Vorschubgeschwindigkeit um 201TP3 T pro zusätzlichem Tiefendurchmesser reduzieren.

5. Thermische Verformung bei langen Bearbeitungsläufen

Ursache: Der Wärmeausdehnungskoeffizient von Aluminium beträgt 23,1 µm °C °C etwa doppelt so viel wie der von Stahl Durch Wärmeaufbringung bei ausgedehnten Schnitten wächst das Werkstück.

Lösung: Verwenden Sie Hochwasserkühlmittel, um eine gleichbleibende Werkstücktemperatur aufrechtzuerhalten. Für hochpräzise Arbeiten ermöglichen Sie ein thermisches Gleichgewicht zwischen Vor- und Enddurchgängen. CNC-Programme können thermische Kompensationsoffsets basierend auf der gemessenen Temperaturdrift umfassen.

• ✔
  Wandstärke 1,0 mm ΜM für alle bearbeiteten Merkmale
• ✔
  Symmetrische Materialentfernung, wo möglich (beide Seiten des Profils)
• ✔
  Festspannungsentlastete Extrusionen für toleranzkritische Teile angeben
• ✔
  Schließen Sie den Klemmzugang in die Profilgestaltung ein (flache Bezugsflächen)
• ✔
  Gruppenpräzisionsfunktionen auf einer Fläche, um Setup-Änderungen zu minimieren
• ✔
  Rufen Sie enge Toleranzen nur auf Pass- und Funktionsflächen an

Kostenfaktoren und Design-for-Machining-Strategien

Die Kosten in einem Aluminium-Extrusionsbearbeitungsprojekt unterteilen sich in drei Hauptkategorien: Material, Werkzeug und Bearbeitungszeit. Wenn man versteht, wohin das Geld fließt, können Ingenieure die Kosten pro Teil senken, ohne auf die Teilequalität zu verzichten.

Strategie 1: Extrusion zur Minimierung der Bearbeitung der Bearbeitung der Bearbeitung. Jedes Merkmal kann die Form bilden. Entwerfen Sie die Kanäle nach der Bearbeitung, Rippen, T-Nuten, Schraubenbossen, die einen CNC-Betrieb weniger ausführen. Arbeiten Sie mit dem Hersteller während der Formgebung zusammen, um so viel Geometrie wie möglich in die Form der Matrize zu drücken. Eine gut gestaltete Matrize kann 3040% Bearbeitungsvorgänge eliminieren und die Gesamteffizienz verbessern.

Strategie 2: Bearbeitungssetups konsolidieren Jedes Mal, wenn ein Bediener ein Teil neu befestigt, werden 15-30 Minuten nicht schneidende Zeit hinzugefügt Gestalten Sie Ihr Teil so, dass alle Merkmale von einer einzelnen oder doppelten Befestigungsposition aus sichtbar sind Wo mehrere Flächen erforderlich sind, verwenden Sie eine Multitasking Bearbeitungszentrum Kann mehrere Bearbeitungsvorgänge durchführen.

Strategie 3: Geben Sie Toleranzen nur dort an, wo sie für die Komponentenmontage und -passung wichtig sind. Wie im Abschnitt über Toleranzen oben erwähnt, erhöht die globale Anwendung von Präzisionstoleranzen die Herstellungskosten nicht selektiv um 30 tel.501 TP3 T. Markieren Sie kritische Abmessungen explizit auf der Zeichnung und erlauben Sie alle anderen Merkmale standardmäßig ISO 2768-m (mittlere Toleranzklasse).
