Lavorazione del telaio del drone in fibra di carbonio: metodi e guida CNC

Come sono lavorati i telai per droni in fibra di carbonio METODI, materiali e criteri di selezione

la fibra di carbonio è stata adottata come materiale di fatto della struttura di scelta per i telai ad alte prestazioni Il suo rapporto resistenza/peso è cinque volte maggiore dell'alluminio, una metrica che, insieme al suo peso rigido ma leggero, lo ha reso il materiale di scelta per le corse FPV, i dispositivi di ispezione industriale e gli UAV agricoli Ma il processo di trasformazione di un grande foglio di fibra di carbonio non indurito in un telaio finito di drone richiede una conoscenza precisa della lavorazione cnc, utensili corretti o velocità di avanzamento delamineranno i plies, i bordi frantumati e le parti che non rimarranno nemmeno sospese nell'aria.

Questa guida spiega il processo di esecuzione della lavorazione cnc per i telai dei droni in fibra di carbonio: quali tecniche funzioneranno e non funzioneranno, quali materiali devono essere specificati, quali tolleranze e livelli di tollerabilità aspettarsi e come selezionare un partner di lavorazione che non ucciderà il budget del tuo prototipo Che tu sia un ingegnere che redige un telaio personalizzato per droni o un committente interessato a accontentarsi delle parti sbagliate del drone in fibra di carbonio, questi dati sono stati selezionati dalle specifiche dei materiali pubblicate, Linee guida sulla sicurezza OSHA, e 17 anni di esperienza nel reparto di produzione.

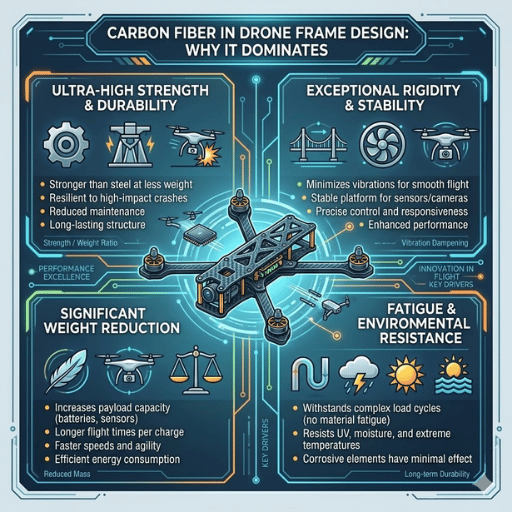

Perché la fibra di carbonio domina la progettazione del telaio del drone

CFRP ‘polimero rinforzato con fibra di carbonio (’cfrp' o, in britannico, fibra di carbonio) non reggono il confronto con quelli dei suoi parenti di alluminio Un foglio di fibra di carbonio di grado T700 può sopportare 4.900 megapascal di resistenza con una densità di soli 1,55 grammi per centimetro cubo. 6061-T6 picchi di alluminio a 310 megapascal con una densità di 2,70 grammi per centimetro cubo E tuttavia, ogni telaio competitivo del drone da corsa FPV si è allontanato dalla sua piastra di materiale a base di alluminio.

Ulteriori vantaggi vanno oltre i numeri grezzi Come materiali di flessione e smorzamento delle vibrazioni, i telai dei droni in fibra di carbonio mantengono la loro forma meglio in condizioni di volo dinamico rispetto ai telai e agli alluminum Indipendentemente dal carico ciclico, i compositi in fibra di carbonio non sudano la corrosione, la fatica, la fibbia al di fuori dei loro limiti di temperatura che sono spesso citati come 120-180 C per le matrici epossidiche.

Il mercato mondiale dei droni ha raggiunto gli 83,81 miliardi di dollari nel 2025 e si prevede che supererà i 182,45 miliardi di dollari entro il 2033, sulla base dei numeri di Ricerca Grand View. I compositi leggeri in fibra di carbonio inclusi sono riconosciuti come fattori primari per la crescita prevista. Ad esempio, un caso di studio documentato ha mostrato un calo di peso del 43% passando dalla struttura in alluminio alla struttura in tubo di fibra di carbonio; è stato inoltre rivelato un ulteriore aumento del 16% nella rigidità del design del telaio. Il nostro sito di produzione assiste abitualmente ai clienti di droni che riducono il peso totale del telaio del 25-35% quando passano a piastre in fibra di carbonio lavorate a CNC.

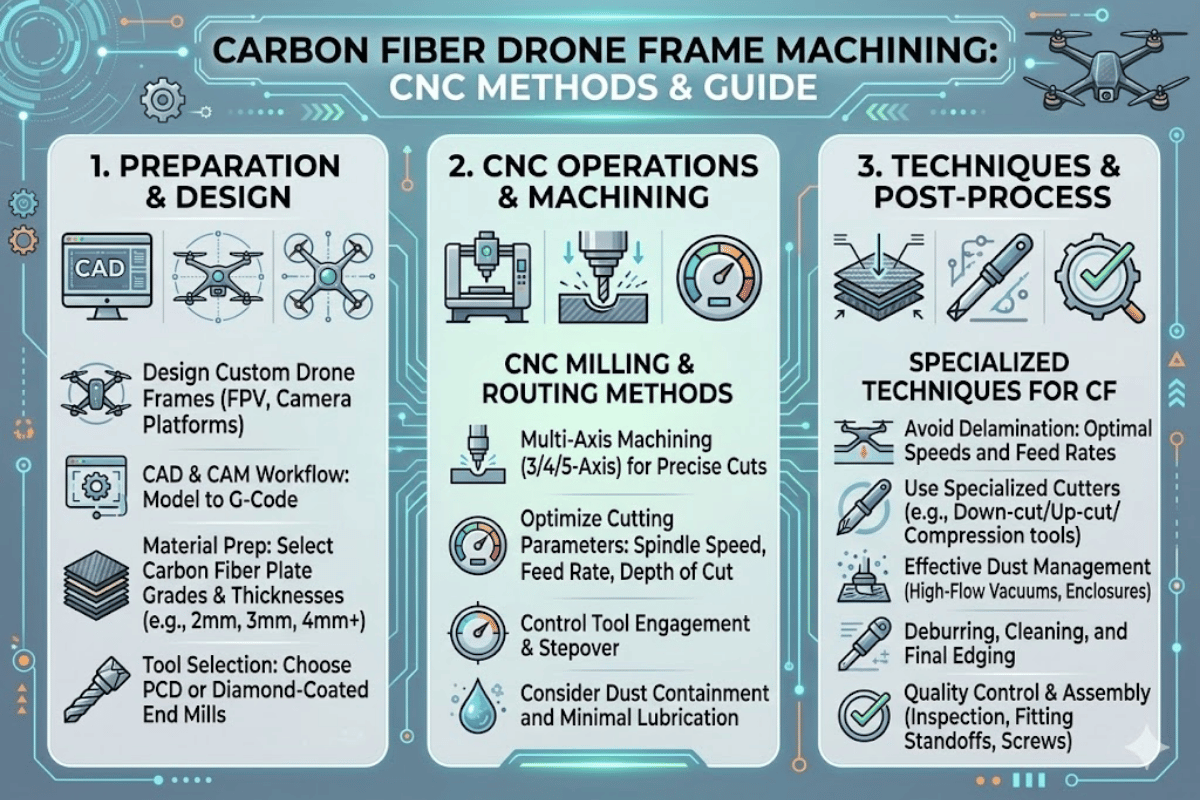

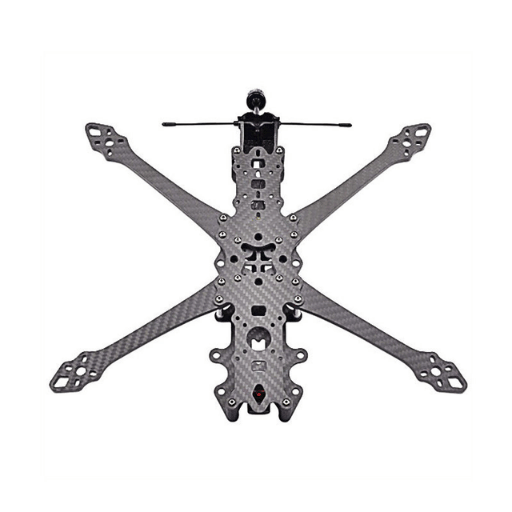

Metodi di lavorazione CNC per parti di droni in fibra di carbonio

Sfortunatamente, non tutti i metodi di taglio funzioneranno con ogni materiale L'elevata capacità di abrasione della fibra di carbonio produce particelle di polvere, può causare delaminazione se vengono impartiti calore e pressione eccessivi nel processo di lavorazione e genera polvere di particelle altamente abrasive Esistono 4 metodi comuni per la lavorazione cnc della fibra di carbonio, ma solo 2 sono consigliati per la produzione di telai di droni.

Il routing CNC rimane il processo travolgente di gran lunga più comune per i telai dei droni, poiché la maggior parte dei telai sono tagliati da fogli piatti in fibra di carbonio nella gamma 1,5-3,0 mm La macchina profila forme 2D da fogli di stock senza bisogno di stampo, a tolleranze di 0,025 mm alla velocità di produzione La stragrande maggioranza delle geometrie dei telai dei droni sono gestite da router CNC a 3 assi La fresatura CNC a 5 assi viene utilizzata solo per involucri 3D sagomati o parti con lavorazione da più angolazioni in un'unica fase di fissaggio; aggiunge centinaia a migliaia di programmazione e costo della macchina in più che le piastre drone piatte non giustificano

Evitare il taglio laser sulla fibra di carbonio a tutti i costi Il calore concentrato degrada la matrice di resina epossidica, provoca carbonizzazione lungo i bordi tagliati e rilascia fumi tossici indesiderati Quando è necessaria una zona a zero calore influenzato, il taglio a getto d'acqua rimane una valida alternativa se confrontato con il più lento, più costoso per parte di routing CNC

Parametri di taglio consigliati

Prototipando con fibra di carbonio, il nostro team di ingegneri ha scoperto che i seguenti intervalli di parametri sembrano fornire risultati prevedibili quando si lavora su fogli di grado da T300 a T800:

• Velocità del mandrino: 18.000-25.000 giri/min
• Velocità di alimentazione: 0,02-0,10 mm/dente
• Diametro utensile Mulini terminali a dente di mais in carburo da 2,5-3,0 mm per il taglio di lamiere
• Materiale dell'utensile. PCD (diamante policristallino) per passaggi di produzione, carburo accettabile per test di costruzione iniziali e debug.
• Direzione di taglio Down-taglio per spingere le fibre verso il basso e ridurre lo sfilacciamento del bordo superiore.
• Refrigerante. Refrigerante idrosolubile preferito rispetto al getto d'aria per la riduzione di polvere e calore.

Fibra di carbonio vs. Materiali alternativi per la cornice del drone

la fibra di carbonio non è sempre la risposta appropriata Sapere a che punto appartiene ciascun materiale, impedisce la spesa eccessiva (e l'eccessiva ingegneria) sui progetti di telai di droni Di seguito è riportata una tabella basata sui dati pubblicati sulle proprietà dei materiali da ASM Internazionale, pianificazioni composite del foglio dati.

L'alluminio rimane una scelta ragionevole per i telai di grandi droni commerciali in cui il costo della fibra di carbonio diventa proibitivo e la riparabilità è desiderabile. L'alluminio si piega e può essere raddrizzato, il CFRP si frantuma senza deformazioni di avvertimento. Il nylon (PA6/PA12) è relegato a parti non strutturali come carrello di atterraggio, supporti per fotocamera, ogive, dove l'assorbimento della flessione è più desiderabile della rigidità.

Considerazioni di progettazione per cornici per droni lavorate a CNC

La selezione di un telaio drone in fibra di carbonio ben progettato tiene conto dei vincoli di lavorazione vicino all'inizio della fase CAD. Ignorando questi vincoli si ottengono bordi delaminati, fori di montaggio fessurati e parti che appaiono corrette sotto la telecamera a colori, ma scattano sotto i carichi di volo. Ecco la nostra lista di controllo per la preparazione del telaio del drone di progettazione per la producibilità.

Selezione di fogli di fibra di carbonio

Gradi di fibra di carbonio T300 vs T700 vs T800

T700 è lo standard industriale di oggi per i telai dei droni ad alta resistenza Dona 4.900 MPa resistenza alla trazione rispetto ai 3,30 MPa di T30, un salto di 38,30 MPa di T30.8%. mantenendo un allungamento finale più elevato (2.1% contro 15%) Che i telai T700 extra duttilità consentono di assorbire gli impatti di crash senza implodere facilmente come T300. T800 fornisce una rigidità più elevata 294 GPa contro 230 GPa modulo ma è fragile da solo Alcune sezioni si rompono in T800 da solo, quindi una manciata di produttori posano T800 come strati interni, con T700 strati esterni per ottenere le migliori proprietà di T800 fotogrammi per i prezzi più economici.

• ✔
  Spessore minimo della parete: 1.0mm (consigliato 1.5mm per i bracci strutturali)
• ✔
  Fori di montaggio: la spaziatura minima bordo-foro dovrebbe essere due volte lo spessore del foglio per evitare strappi
• ✔
  Raggi d'angolo interni: minimo 1,0 mm per eliminare le crepe da stress
• ✔
  Bordi: specificare la smussatura o la sigillatura dei bordi epossidici per una durata a lungo termine e per prevenire l'ingresso di umidità
• ✔
  Tessitura: saia per forza multidirezionale, pianura solo se le parti sono completamente piatte e non vedono l'impatto
• ✔
  Tolleranza di montaggio: 0,025 mm ottenibile su parti in fibra di carbonio tagliate a CNC utilizzando apparecchiature precise

Sfide comuni di lavorazione CNC con fibra di carbonio

Bisogna fare attenzione quando si utilizza la fibra di carbonio per qualsiasi parte. Opacizza gli utensili da taglio più velocemente di quasi ogni altro materiale, produce pericolose polveri conduttive e durante i test ha dimostrato di fallire in modi complessi e incontrollabili mentre la parte è ancora caricata sul tavolo. Ecco i tre problemi più dispendiosi che si verificano durante taglio CNC in fibra di carbonio.

1. Delaminazione

La delaminazione avviene quando le forze del cnc sono maggiori della resistenza al taglio interlaminare della resina che tiene insieme gli strati di fibra di carbonio Utensili opachi, elevate velocità di alimentazione/taglio e accumulo di calore possono ammorbidire e indebolire la resina Per evitarlo:

gli strumenti taglienti di uso di PCD o del diamante
18.000-25.000 giri al minuto
use di piastre di supporto sul lato di uscita tutti i tagli passanti

2. rapido Usura dell'utensile

la fibra di carbonio è estremamente abrasiva Di ritorno nel negozio, gli utensili in carburo sono opachi dopo minuti di tempo di taglio; i mulini terminali PCD (diamante policristallino) durano 20-25 volte di più nel nostro negozio I vantaggi in termini di costi sono chiari: un mulino terminale PCD può costare 3-5 volte rispetto a un mulino terminale in carburo in anticipo, ma può tagliare 14.000 pollici lineari di fibra di carbonio prima che debba essere sostituito Dopo aver monitorato una riduzione di 60% dei costi di lavorazione per parte nell'arco di sei mesi, in questo negozio siamo passati agli utensili da taglio PCD per le nostre corse CNC in fibra di carbonio.

3. Salute e sicurezza (7.000) Polvere di fibra di carbonio

Lavorando la fibra di carbonio si ottengono particelle fini sospese nell'aria nell'intervallo 5-7 micron così piccole che possono penetrare nel sistema respiratorio inferiore Secondo Amministrazione per la sicurezza e la salute sul lavoro (OSHA), la polvere di fibra di carbonio è regolata come particolato non altrimenti regolato (PNOR) dove i limiti di esposizione consentiti (PEL) sono 15 mg/m3 per la polvere totale e 5 mg/m3 per le frazioni respirabili. IL Istituto nazionale per la sicurezza e la salute sul lavoro (NIOSH) raccomanda non più di 10 mg/m3 totali e 5 mg/m3 respirabili.

Oltre ai rischi di inalazione, le particelle conduttive di polvere di carbonio possono creare un cortocircuito nelle apparecchiature elettroniche prodotte in officina Ogni negozio che esegue qualsiasi taglio in fibra di carbonio CNC richiede lavorazioni chiuse con estrazione dedicata della polvere, lavorazioni a base d'acqua (raffreddante per sopprimere le particelle) e dispositivi di protezione individuale.

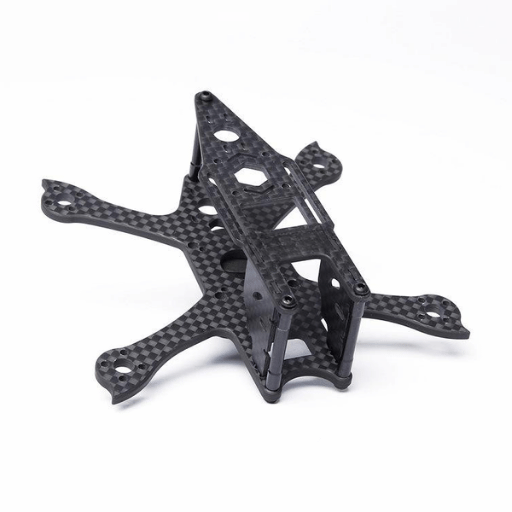

Come scegliere un partner di lavorazione del telaio del drone in fibra di carbonio

Non tutti i negozi CNC sono in grado di ospitare parti di droni in fibra di carbonio La fibra di carbonio richiede attrezzature dedicate, un efficiente set di estrazione della polvere e un operatore che abbia familiarità con le prestazioni dei compositi in fibra di carbonio Sotto un quadro di valutazione di per sé su ciò che rende buoni i fornitori rispetto ai negozi che ti costerà un bel centesimo nella prototipazione.

• ✔
  Attrezzature composite dedicate: Inventario di utensili PCD/diamante, CNC chiuso con estrazione della polvere, sistema di raffreddamento a piena
• ✔
  Trasparenza nell'approvvigionamento dei materiali: può specificare il grado T300/T700/T800, tessitura semplice o a saia, spessore esatto del foglio
• ✔
  Garanzia di tolleranza: ±0,05 mm standard, ±0,025 mm ottenibile su richiesta
• ✔
  documentazione del controllo di qualità: rapporti di ispezione dimensionale, controllo visivo della delaminazione su ogni parte
• ✔
  Velocità del prototipo: 3-7 giorni lavorativi dal file CAD alle parti finite in fibra di carbonio
• ✔
  Scalabilità: può gestire prototipi in 1 pezzo e oltre 1.000 lotti di produzione senza processo di commutazione
• ✔
  Capacità di finitura del bordo: smussatura, sbavatura e sigillatura dei bordi epossidici opzionale inclusi
• ✔
  Track record con i telai dei droni nello specifico: chiedi parti campione o riferimenti a progetti passati

Le-creator sfrutta oltre 80 macchine CNC all'avanguardia con capacità di lavorazione dedicata della fibra di carbonio, resa di primo passaggio 98%+, ispezione di qualità in uscita 100% di ogni parte Le-creator offre 17 anni di esperienza di produzione di precisione a oltre 1.000 clienti aerospaziali, medici e industriali Il nostro team offre un ricco know-how di lavorazione al tuo servizio in ogni progetto di telaio di droni; si prega di sfogliare Le capacità di Le-creator in fibra di carbonio per conoscere come gestiamo i prodotti personalizzati in fibra di carbonio dal prototipo alla produzione.

Fai attenzione a un negozio senza domande sul tuo grado di materiale, stile di tessitura e requisiti di tolleranza che richiedono un preventivo per la lavorazione della fibra di carbonio Se li hanno per CFRP come farebbero per l'allume, vedrai le tue parti.

Squadra Le-creatore Engineering

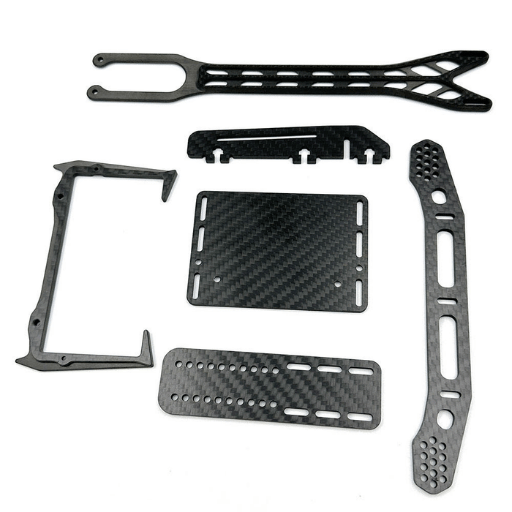

Dal prototipo alla produzione, scalando il progetto del telaio del drone

cnc è uno dei pochi processi a funzionare sia su scala prototipo che di produzione per telai di droni senza modifiche di processo Non ha stampi da costruire, nessun investimento di utensili e le revisioni di progettazione sono a distanza di modifica di file CAD Questo è il motivo per cui la maggior parte delle aziende produttrici di droni produce anche stampi a volume CNC e non stampi a compressione.

Lo stampaggio a compressione è conveniente solo se si producono più di circa 500-1.000 unità e anche in questo caso, solo se il design è bloccato. Gli utensili per stampi per un telaio per droni in fibra di carbonio funzionano con $5.000-$50.000 in base alla complessità della geometria. Per i costruttori di droni che tentano di ripetere il design del telaio (la stragrande maggioranza dei progetti RC e FPV open source), la lavorazione CNC è il percorso più economico, poiché qualsiasi iterazione di progettazione non comporta spese aggiuntive oltre all'aggiornamento del file CAD.

Quando sei pronto per scalare trova un partner di lavorazione che supporta il batch nesting (annidamento batch) (posizionamento batch) di molte parti su un pannello di fibra di carbonio, Fallo per ridurre al minimo lo spreco di materiale e ridurre il costo per parte Ottieni un'idea di come Le-creator lavora parti in fibra di carbonio per costruttori di droni, tra prototipi e volumi di produzione.
