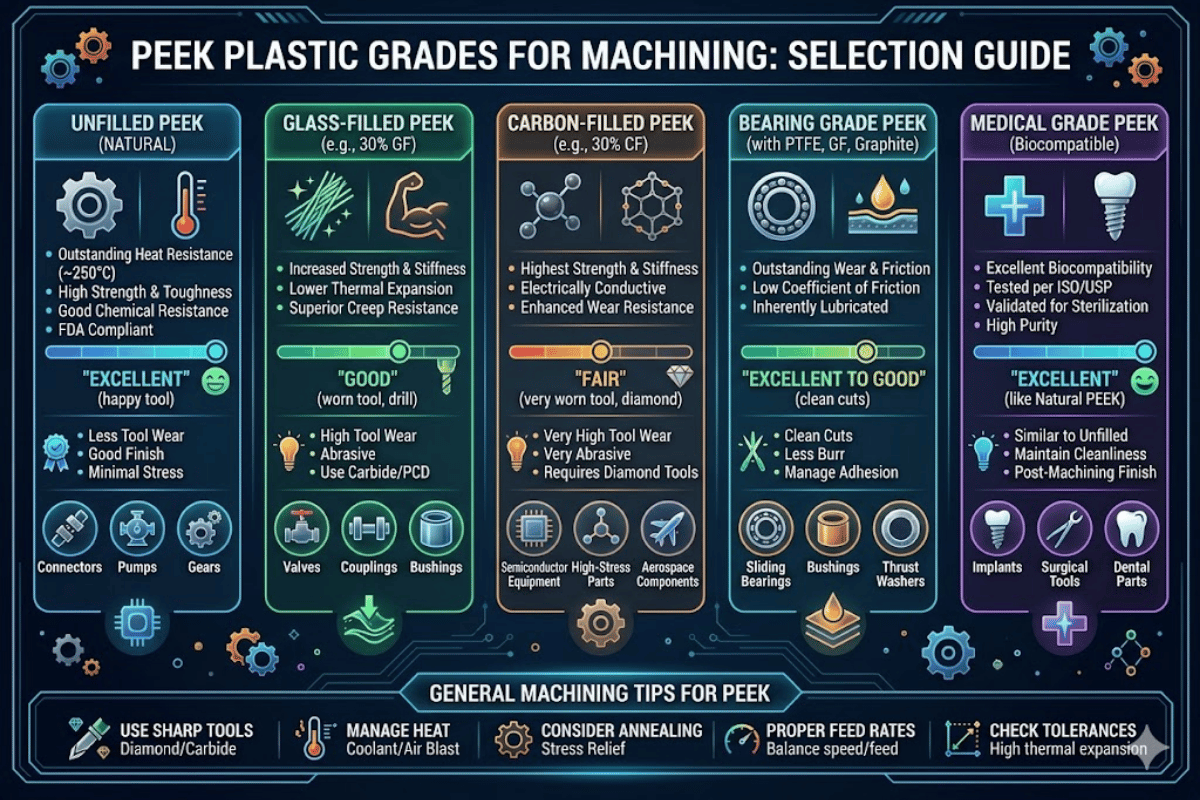

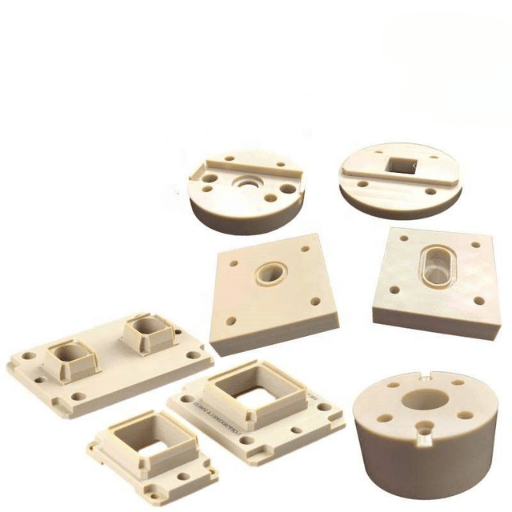

PEEK Kunststoff-Grade für Bearbeitung: Auswahl-Guide

Die Auswahl der falschen PEEK-Qualität für ein CNC-Projekt kostet zehnfach. Teile mit mehrfacher Ausbeute, die unter Betriebsbedingungen ausfallen. PEEK (Polyetheretherketon) ist ein Hochleistungsthermoplast mit starken mechanischen Eigenschaften, chemischer Beständigkeit und Hitzetoleranz. Das Material ist jedoch in mindestens sechs verschiedenen Qualitäten erhältlich, jede mit unterschiedlichem Bearbeitungsverhalten, unterschiedlicher Kostenstruktur und unterschiedlicher regulatorischer Bedeutung.

In diesem Leitfaden werden ungefuellte, glasgefüllte, kohlenstofffaserverstärkte, lagerfähige und medizinische Peeks nebeneinander kurz verglichen, einschließlich Immobiliendaten, Bearbeitungsparametern, Werkzeugverschleißraten und einer Sortimentsauswahlmatrix, die die Unterschiede in jeder Variante den spezifischen Anwendungsanforderungen zuordnet Egal, ob Sie es benötigen Präzision PEEK CNC Bearbeitung Bei Luft- und Raumfahrtbuchsen oder Halbleiterbefestigungen oder kritischen chirurgischen Implantaten beginnt hier der richtige Entscheidungspfad.

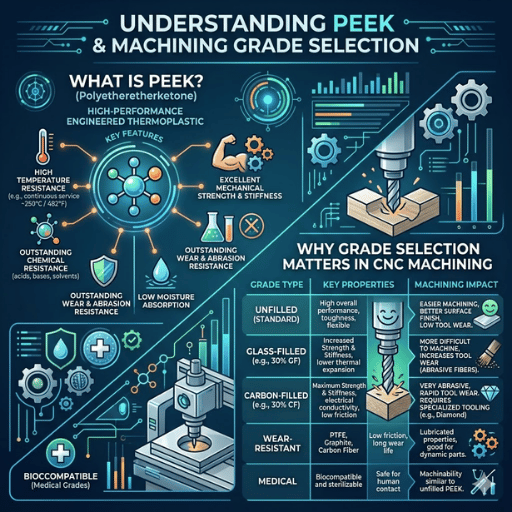

Was ist PEEK und warum spielt die Sortimentsauswahl eine Rolle bei der Bearbeitung?

Peek ist ein halbkristallines, thermoplastisches Polymer aus sich wiederholenden Ether-Ether-Keton-Einheiten, optimiert für Steifigkeit, Festigkeit und chemische Stabilität. Eine Anfang der 1980 er Jahre von Imperial Chemical Industries entwickelte Übersicht aus dem Jahr 2024, die in der Datenbank der National Institutes of Health veröffentlicht wurde, zeigt einen Elastizitätsmodul von 3-4 GPa, eine Stärke von durchschnittlich 80-97 MPa und eine Tg von 143 C-Zahlen, die es deutlich über den meisten Kunststoffen wie Nylon, Acetal und Polycarbonat platzieren.

Was die PEEK-Kunststoffeigenschaften unter Thermoplasten ungewöhnlich macht, ist die kombinierte Wärmebeständigkeit (stationärer Betrieb bei 250°C), die breite chemische Beständigkeit (überlebt Kohlenwasserstoffe, Ketone und verdünnte Säuren) und die Dimensionsstabilität unter anhaltender mechanischer Belastung. Diese Eigenschaften machen es zu einem üblichen Metallersatz in rauen Umgebungen, aber die Wahl der falschen Qualität führt zu Problemen von übermäßigen Kosten bis hin zu einem völligen Teilausfall.

Speziell für die Bearbeitung ist die Sortenwahl ein wichtiger Faktor, da jede PEEK-Variante ihr eigenes Bearbeitungsprofil hat Unbefüllte PEEK-Maschinen reibungslos mit Standard-Karbidwerkzeugen einmischen 301TP3 T Glasfaser in die Mischung einmischen und die Werkzeuglebensdauer ist 50-701TP3 T kürzer Fügen Sie Kohlefaserverstärkung und die Leitfähigkeitsänderungen hinzu, die sich auf Durchfluss, Spanbildung und Dimensionskontrolle auswirken Medizinische Qualitäten stellen besondere regulatorische Überlegungen und Einschränkungen dar, die sich auf alles auswirken, vom Rohmaterial bis zur Bodensauberkeit der Werkstatt.

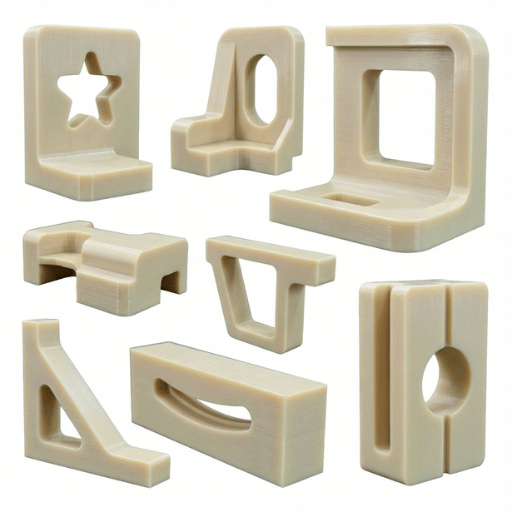

PEEK-Kategorien, ungefüllte, verstärkte und spezielle Varianten

Peek-Material-Qualitäten lassen sich grob in drei Familien aufteilen: unbesetzt (unbefüllt), faserverstärkt und Spezialitäten Im Folgenden werden in einer Vergleichsmatrix spezifische Zahlen dort angegeben, wo die Theorie hingehört – denn wir brauchen tatsächliche Werte, um fundierte Materialentscheidungen zu treffen, nicht nur generische Beschreibungen.

Aus Kostensicht liegt der Schlüssel zum Verständnis der meisten PEEK-Bearbeitungsleitfäden darin, dass Peek-OPTIMA in medizinischer Qualität 6-10 x mehr kostet als ungefülltes PEEK in Industriequalität. Laut Vom NIH veröffentlichte Überprüfung biomedizinischer Materialien, „Der typische Preis für rohes medizinisches PEEK (jede Marke) beträgt 500-800/kg, und das bestimmt die Kosten für das Endprojekt, die Bearbeitung und alles.

Jede PEEK-Kunststoffsorte ist entsprechend gekennzeichnet ASTM-standards– ASTM D6262 deckt die allgemeine Peek-Klassifizierung für Form- und Extrusionsmaterialien ab ASTM F2026 Reguliert Peek-Polymere für den beabsichtigten Einsatz im chirurgischen Implantat. Wenn Sie verstehen, welche Spezifikation sich auf Ihren Prozess bezieht, wird alles von der Rückverfolgbarkeit von angegeben Maßgeschneiderte PEEK-Bearbeitungsteile Verfahren zur Materialeingangsinspektion.

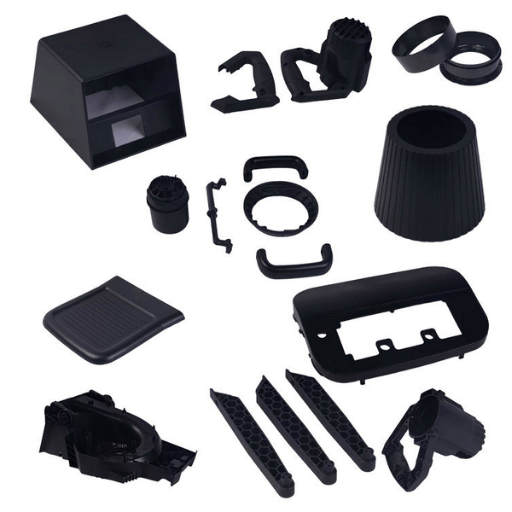

Ungefüllte PEEK (450 G / Ketron 000) 1. Baseline-Bearbeitungsgrad

Ungefüllter Blick ist meist der Ausgangspunkt für die meisten Kunststoffbearbeitungsprojekte, die keine Faserverstärkung oder Einhaltung gesetzlicher Vorschriften erfordern. Granulare extrudierte Stangen-, Blech- und Rohrangebote - Äquivalente zu 450 G-Qualitäten - bieten Zugfestigkeiten bei 90-100 MPa mit einer Bruchdehnung nahe 30% und einer Kristallinität, die im Bereich von 30-40% charakterisiert ist und durch von Experten begutachtete Materialanalysestudien validiert wurde, die von den US National Institutes of Health vermarktet werden.

Die Bearbeitung ungefüllter Ösen mit typischen Hartmetallwerkzeugen ist im Vergleich zu verstärkten PEEK-Werkzeugsorten gut verstanden. Die Lebensdauer der Werkzeuge bleibt vorhersehbar und das Material erzeugt saubere Späne ohne die hohe Belastung, die mit Kohlefasern oder glasverstärktem Material verbunden ist. Typische CNC-Drehgeschwindigkeiten liegen im Bereich von 300-800 Oberflächenfuß pro Minute (SFM), mit Gesichtsfräsen bei 500-800 SFM und Endfräsen bei 270-450 SFM.

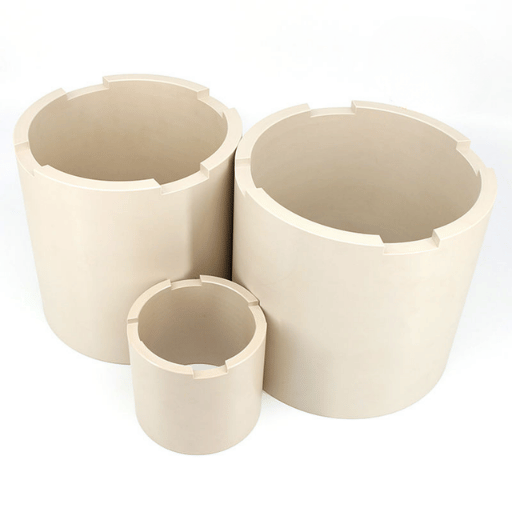

Glasgefüllter PEEK (GF30) (höhere Steifigkeit, höhere Werkzeugbekleidung

Das Hinzufügen einer 301TP3 T-Glasverstärkung zur PEEK-Matrix verbessert die Steifigkeit und Druckfestigkeit erheblich und reduziert gleichzeitig die Wärmeausdehnung zusätzlich - deshalb ist GF30 die Standardwahl, wenn Teile bei erhöhter Temperatur Dimensionsstabilität unter mechanischer Belastung vorfinden müssen Aus diesem Grund spezifizieren Ausrüstungssitze, Ventilkomponenten und Waferhandhabungswerkzeuge, die in der Welt der Halbleiter zu finden sind, häufig die mit Glas gefüllte PEEK-Bearbeitung.

Werkzeugverschleiß ist der Kompromiss Glasfasern sind an Schneiden abrasiv, und die Bearbeitungsdaten der Industrie zeigen durchweg, dass verstärkte PEEK-Qualitäten die Werkzeuglebensdauer um 50701TP3 T im Vergleich zu ungefuelltem PEEK reduzieren Standard-Karbid-Endmühlen, die einen vollständigen Produktionslauf auf 450 G-Bestand durchhalten, können auf der Hälfte des gleichen Programms auf GF30 stumpf werden. Polykristalliner Diamant (PCD) oder diamantbeschichtete Karbidwerkzeuge sind die empfohlene Wahl für Produktionsmengen.

GF30 weist auch unterschiedliche Eigenschaften in Bezug auf die Dünnschliffbearbeitung auf. Durch die Glasfasern eingeführte interne Spannungskonzentrationen erhöhen die Wahrscheinlichkeit einer durch aggressive Bearbeitung verursachten Verformung. Ein sanfter, mehrstufiger Prozess, bei dem etwa 0,2-0,5 mm übergroße Materialien entfernt werden, wodurch das Teil ruhen und stabilisiert werden kann, führt zu vorhersehbareren Ergebnissen als aggressive einstufige Strategien.

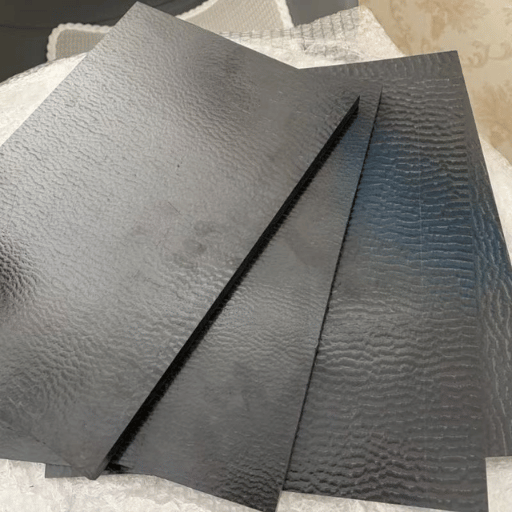

Kohlefaser PEEK (CF30) (maximale Festigkeit bis Gewicht für Präzisionsteile

Carbon Fiber Enhanced Peek (CF30) bietet die höchste spezifische Festigkeit der PEEK-Serie in Kombination mit athermischen Eigenschaften, mit einer Leitfähigkeit, die etwa 3,5-mal so hoch ist wie die von ungefülltem PEEK. Diese erhöhte Leitfähigkeit erhöht den Wärmefluss über die Schneidzone während der CNC-Bearbeitung, was unter bestimmten Bedingungen tatsächlich die Oberflächenqualität verbessern kann, allerdings mit einer stärkeren Abrasivität der Kohlenstofffasern beim Werkzeugbau.

Wenn CF30 sich bei Präzisions-CNC-Arbeit wirklich auszeichnet, kommt es aus der Dimensionsstabilität, da die Kohlefaserverstärkung den Koeffizienten der Wärmeausdehnungskräfte dämpft. PEEK-Komponenten wie Luft- und Raumfahrthalterungen, Satellitenmontageplatten und Instrumentengehäuse werden für diese Eigenschaft üblicherweise als CF30 spezifiziert.

Bearbeitungsattribute von CF30 peek sind im Vergleich zu GF30 unverändert – PCD-Werkzeuge werden empfohlen, da Kohlefasern vergleichbare Werkzeugverschleißraten verursachen. Die erhöhte Wärmeleitfähigkeit von CF30 kann jedoch in einigen gängigen Konfigurationen leicht erhöhte Schnittgeschwindigkeiten im Vergleich zu GF30 ermöglichen, da die Wärme leichter abgeleitet werden kann Praktische Unterschiede sind in den meisten Fällen nicht erheblich genug, um unterschiedliche Siebwerte zwischen diesen Qualitäten zu rechtfertigen.

Lagerfähige PEEK-Spezialitäten, reibungsarme, leitfähige und lebensmittelechtes Varianten

Über die Leistungsvorteile der Verstärkung von PEEK hinaus können zusätzliche proprietäre Peek-Qualitäten entwickelt werden, um spezifische funktionale Anforderungen zu erfüllen. PeEK in Lagerqualität enthält PTFE sowie gemahlene Kohlenstoff- und Graphitflocken, um einen niedrigen Reibungskoeffizienten und eine hohe Verschleißfestigkeit für den Einsatz in Gleitkontaktanwendungen zu erhalten. In der Literatur wurde der Trockenbetrieb bei Grenzwerten von 120.000 PV (Druckgeschwindigkeit) für Lagerderivate genannt, die sich in einigen Fällen den erwarteten Betriebsgrenzen für ungefülltes oder faserverstärktes Material nähern.

Leitfähige PEEK-Qualitäten enthalten Ruß oder Kohlefaser, um einen geringen Oberflächenwiderstand zu erreichen, wodurch sie für die Handhabung von Halbleiterwafern, ESD-sichere Testbuchsen und Reinraumvorrichtungen geeignet sind, bei denen statische Entladung Komponenten beschädigen würde. Das Bearbeitungsverhalten ist vergleichbar mit standardmäßig gefülltem PEEK, obwohl die Kohlenstoffbelastung die Chipeigenschaften beeinflussen kann.

Peek-Formulierungen in Lebensmittelqualität erfüllen alle Zulassungen, die für den direkten Lebensmittelkontakt von der FDA erforderlich sind; Spezial-Hochtemperaturvarianten erweitern die Dauergebrauchsqualitäten weit über die Standard-250 C-Grenze in Öl - und Gas-Downhole-Werkzeugen oder Autoklavenumgebungen hinaus.

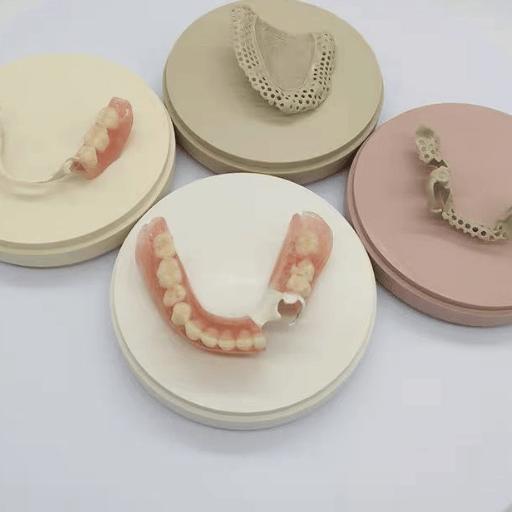

PEEK-Anforderungen nach medizinischem Grad (PEEK-OPTIMA), Biokompatibilität und Implantatanforderungen

PEEK in medizinischer Qualität nimmt eine von Industriequalitäten getrennte Kategorie ein, da sich die Basispolymerchemie grundlegend unterscheidet, die Reinheit, die Rückverfolgbarkeit und die regulatorische Dokumentation jedoch auf einer anderen Ebene liegen PEEK-OPTIMA, hergestellt von Invibio (einer Victrex-Tochtergesellschaft), ist das am weitesten verbreitete PEEK in implantierbarer Qualität. Veröffentlichte klinische Daten von Invibio zeigen weltweit etwa 15 Millionen implantierte Geräte mit null materialbezogenen Rückrufen über einen 20-jährigen Track Record.

Die Einhaltung umfasst ASTM F2026 (Standardspezifikation für PEEK-Polymere für chirurgische Implantatanwendungen) und erfüllt ISO 10993 Biokompatibilitätsanforderungen einschließlich Zytotoxizität, Sensibilisierung und Implantationstests Die Herstellung erfolgt nach ISO 13485:2016 zertifizierten Qualitätssystemen mit vollständiger Lieferkettenkontrolle vom Monomer bis zum fertigen Polymer.

Bei der Verarbeitung von CNC-Bearbeitung von medizinischen Peek-Komponenten wie Spondylodese-Käfigen, Zahnabutments, Traumafixierungsplatten und anderen Anwendungen ist die Verarbeitungsumgebung genauso relevant wie die angewandten Schneidbedingungen. Gute Praxis erfordert spezielle Werkzeuge (nicht gemeinsam mit anderen Polymeren), Nitrilhandschuhe beim Umgang mit speziellen Peek- und HEPA-gefilterten laminaren Strömungskammern über dem Verarbeitungsbereich, um Kontaminationen zu vermeiden. Das implantatfähige Material selbst verhält sich in Bezug auf Vorschübe, Geschwindigkeiten und Spanbildung genauso wie ungefülltes industrielles PEEK; Die Herausforderung liegt in der Prozesskontrolle und -dokumentation.

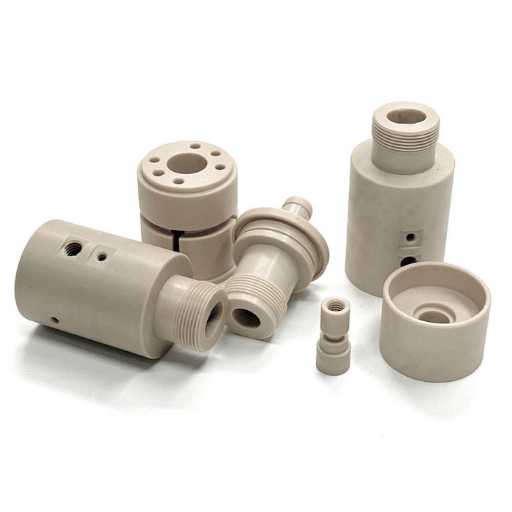

So wählen Sie die richtige PEEK-Note für Ihr CNC-Bearbeitungsprojekt aus

Auswahl der Sorte für Peek-Bearbeitungsanwendungen sollte einem Bewertungsprozess folgen, anstatt eine gewählte Sorte als Standard zu nehmen, indem Sie der Checkliste unten folgen, können Sie die für Ihre Anwendung am besten geeignete Sorte klar identifizieren – und ungeeignete Optionen frühzeitig eliminieren.

Wenn eine besondere Relevanz für eine Anwendung nicht eindeutig eine spezielle verstärkte Sorte erfordert, die für die CNC-Bearbeitung viel teurer ist als ungefüllte oder Standardsorten, bietet ungefüllter Peek (450 G) in der überwiegenden Mehrheit der industriellen Luft- und Raumfahrt-CNC-Prozesse im Allgemeinen die kostengünstigste und zuverlässigste Lösung. Design-Upgrades auf GF30, CF30 oder sogar Peek in Lagerqualität sollten daher nur dann für dramatische Leistungsverbesserungen eingesetzt werden, wenn dies durch den genauen Fall der Anwendungsleistung gerechtfertigt ist.

Für Projekte, die Präzisionstoleranzen für PEEK-bearbeitete Komponenten über mehrere Qualitäten hinweg erfordern, arbeiten mit a Bearbeitungspartner erfahren mit PEEK Reduziert die Vorlaufzeit und begrenzt niveaubedingte Bearbeitungsprobleme.
