Koolstofvezel snijgereedschappen: selectiegids voor schone, nauwkeurige sneden

Hoe u de juiste snijgereedschappen kiest voor koolstofvezelprojecten

koolstofvezel is een van de meest bevredigende materialen om te snijden -Waar en een van de meest brute op uw gereedschap Terwijl de treksterkte van dit materiaal 3.500 MPa is, zal zelfs een dof mes het in enkele seconden in een gedelamineerde, vage puinhoop veranderen. Door de verkeerde snijder te selecteren, wordt een nauwkeurige klus in schroot.

Deze gids behandelt elk type snijgereedschap voor het gebruik van koolstofvezel, van handgereedschap tot CNC-routerbits, met daadwerkelijke selectiecriteria, zodat u bij de eerste aankoop het juiste gereedschap koopt. Het maakt niet uit of u composietwandpanelen op maat trimt of structurele componenten op een 5-assige CNC bewerkt, de gereedschapsselecties hier kunnen vandaag op uw winkel worden toegepast.

Waarom koolstofvezel gespecialiseerde snijgereedschappen vereist

Met koolstofvezel versterkt polymeer (CFRP) ook geschreven als koolstofvezel in internationale normen 'is een niet-metaal opbrengst Het gedraagt zich niet als een bewerking Metalen plastisch 'de snijder wiggen in het materiaal, een chip wegkrullen van het gereedschap Koolstofvezel vermijdt die stap Elke verbrossing vezel breekt en verpulvert onder de rand van het gereedschap, het genereren van schurend stof in plaats van spanen Dat stof bestrijdt de snijkanten naar beneden met een snelheid die frustreert veel mensen gewend om te werken met aluminium of zacht staal.

Dit wordt nog verergerd door de composietstructuur van de koolstofvezel, koolstofvezels zijn ingebed in een epoxyharsmatrix, en de verschillende materialen reageren anders op snijkrachten Vezels hebben de neiging om eruit te trekken in plaats van schoon te scheren Harsverwarmingen, smelten, en zet hars voorgoed af tussen de snijkant en de vezels, samen creëren ze een tweeledige aanval: gommen uit de hars en schuren uit de vezels Zelfs HSS (High Speed Steel) bits worden stomp in een kwestie van minuten Zelfs standaard hardmetalen gereedschappen verslechteren hun snijgeometrie na vrij korte runs.

Volgens een peer-reviewed onderzoek gepubliceerd in Grenzen in materialen, dat schurende slijtage in de vorm van cutting edge afronding (CER) is het primaire slijtage mechanisme bij het boren van CFRP. Wanneer de rand omkronkelt, begint het gereedschap vezels te grijpen in plaats van ze schoon te breken, dit is wanneer rafelen, delamineren, en ruwe randen verschijnen.

In onze CNC-winkel registreren we gereedschapsslijtage op alle banen van koolstofvezel zorgvuldiger dan op welke metaalprojecten dan ook. Een carbide-eindmolen die aluminium voor een hele dienst bewerkt, moet mogelijk worden vervangen na een enkel koolstofvezelpaneel. Gereedschap met diamantcoating verandert die vergelijking, en we zullen in de volgende paragrafen specifieke gereedschapsaanbevelingen bespreken.

Handgereedschap voor het snijden van koolstofvezelplaten

Niet alle koolstofvezel snijwonden konden een elektrisch gereedschap gebruiken Met dunne panelen (minder dan 0,5 mm) geeft een handgereedschap altijd een scherpe snede met een opgeruimde stofuitgang. Het succes komt voort uit het gebruik van het juiste gereedschap voor de plaatdikte en het volgen van een paar eenvoudige procedures die voorkomen dat de snede langs de lijn splintert.

Optimaal handsnijden van het materiaal van de koolstofvezelplaat begint voordat u het gereedschap uitstapt Plaats selectief maskeertape in beide richtingen langs de snijlijn, die oppervlaktevezels in de harslaag dwingt en voorkomt dat de bovenste laag delamineert van de harslaag Workshopveteranen noemen dit de meest effectieve anti-delaminatiestap. Het behoudt ongeveer 95% randintegriteit bij handsneden.

Bij het snijden van panelen van meer dan 1 mm dik leg je er een schrootstuk van ofwel MDF of laag onder om het te ondersteunen Dit helpt de trillingen bij de snede te verminderen en voorkomt dat het vel buigt wat de belangrijkste oorzaak is van schade aan de rand van de niet-ondersteunde handsnede Zonder de achterkant scheuren de laatste paar vezels aan de onderkant altijd in plaats van afschuiven.

Snijd altijd oversize van uw uiteindelijke meting Schuur over de lijn met 220-grits schuurpapier om eventuele micro-chips of splinters langs de rand te verwijderen, sluit vervolgens blootgestelde vezels af met een lichte coating van epoxy of CA-lijm om ze op hun plaats te houden.

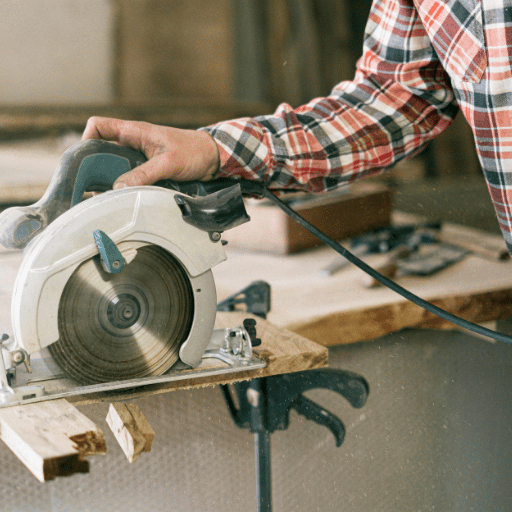

Elektrisch gereedschap en zaagbladen voor koolstofvezel

Wanneer de dikte van koolstofvezel groter is dan wat de handmatige gereedschappen schoon kunnen snijden, meestal boven de dikte van 1 mm voor rechte sneden of een gebogen profiel, zijn elektrisch gereedschap vereist. Het kiezen van het juiste type mes is de echte moeilijkheid, aangezien normale metaalsnij- of houtsnijbladen composietranden zullen verpesten.

Roterende hulpmiddelen: het werkpaard van de werkplaats

Een drem of een soortgelijk roterend gereedschap voert een met diamant gecoat afsnijwiel bijna al het kleinschalige snijden van basiskoolstofvezel uit. Bij 25.000-35.000 tpm (afhankelijk van de kwaliteit) zal het gereedschap vezels schoon breken met de rechterschijf. Traditionele schuurwielen (blauw, grof gesorteerd) zullen snijden, maar ze hebben de neiging er met een alarmerend tempo doorheen te branden (het verbruikt ze sneller dan staal).

Overschakelen naar een met diamant beklede afsnijschijf zorgt voor extreem lange sneden zonder overtollige warmte bij de snede.

Bij het maken van strakke bochten en ingewikkelde gravures zal het roterende gereedschap dat gebruik maakt van met diamant gecoate braambits meer controle geven dan welk zaagblad dan ook. Forums op de RC-vliegtuigen en drone-ventilatoren posten regelmatig dat een dremel met diamantgereedschappen en bits hun favoriete snijder is voor koolstofvezel casco's en chassisplaten.

Het juiste zaagblad kiezen voor koolstofvezel

Hacksaw koolstofvezel moet fijngetand zijn 32 TPI minimum voor handhackzagen Voor decoupeerzagen is het Bosch T108BHM3 carbide blad bij 12 TPI speciaal gebouwd voor composietmaterialen en gaat het meer dan tien keer zo lang mee als een standaard metaalsnijdend decoupeerzaagblad op hetzelfde werkstuk.

Een bandzaagblad voor koolstofvezel moet minimaal bi-metaal zijn. Lennox en Starrett bi-metalen messen met 10/14 variabele TPI-handgreep koolstofvezel met gemiddelde snelheid. Bij productievolume upgrade je naar een diamantgritbandzaagblad. De kosten vooraf zijn hoger, maar de bladveranderingen dalen tot bijna nul.

CNC Router Bits en End Mills voor Carbon Fiber

CNC snijden koolstofvezel op productieschaal vereist gereedschap dat speciaal is ontworpen voor composietmaterialen Standaard carbide router bits ontworpen voor hout of aluminium zal dof worden binnen enkele minuten op CFRP, waardoor gerafelde randen en het risico van delaminatie die een duur paneel verpest.

Massief carbide versus met diamant beklede eindmolens

Ongecoate vaste carbide eindmolens snijden koolstofvezel acceptabel voor korte runs, maar de slijtage van de randen is snel Met diamant gecoat gereedschap presteert het ongeveer 40% beter op ongecoat carbide in de levensduur van het gereedschap, terwijl het een betere oppervlakteafwerking produceert, volgens testgegevens van Harvey Performance Company. Bij productievolumes leveren PCD (polycrystalline diamond) getipte routerbits de langste levensduur op. Ze kosten vooraf meer, maar betalen terug door minder gereedschapswisselingen en een consistente snijkwaliteit.

In onze machinewerkplaats draaien we 80+ CNC-machines en hebben we meerdere eindfrezen getest voor koolstofvezelconfiguraties over duizenden onderdelen Massief carbide met diamantcoating bij 18.000-20.000 RPM en een voedingssnelheid van 1.000-1.500 mm/min op 2 mm koolstofvezelpaneelmateriaal geeft ons schone randen met minimale vezeluittrekbaarheid We gebruiken een naar beneden gesneden spiraal voor panelen met één zijde en schakelen over op compressiegeometrie voor doorsneden op structurele onderdelen die schone uitgangen aan beide zijden nodig hebben.

CNC-snelheden en feeds Snelle referentie

Carbon Fiber Drill Bits: Wat werkt eigenlijk

Het boren van koolstofvezel verpest de meeste beginners hun onderdelen De ingangszijde ziet er meestal acceptabel uit, maar de uitgangzijde vertelt het echte verhaal 'Delaminatie', waarbij de boor de laatste lagen uit elkaar dwingt in plaats van ze te snijden, is de meest voorkomende faalmodus in CFRP.

Standaard twistboren ontworpen voor het snijden van metaal zijn de slechtste keuze Hun beitelpuntgeometrie genereert een hoge stuwkracht vlak voor het verlaten, wat precies de oorzaak is van delaminatie. Uit veldtesten blijkt consequent dat speciaal gebouwde koolstofvezelboren met aangepaste puntgeometrieën de delaminatie van de uitgang dramatisch verminderen.

Selectiecriteria voor boorbeetjes

• ✔
  Brad-puntboren: De middenspoor scoort het oppervlak voordat de snijlippen aangrijpen Verminderde stuwkracht bij uitgang Goed voor algemeen koolstofvezelboren in werkplaatsen.
• ✔
  Dolkboren (speerpunt): Dubbelhoekpunt met zeer lage stuwkracht bij uitgang Doelgebouwd voor composieten De gouden standaard voor delaminatievrije gaten in CFRP.
• ✔
  Met diamant beklede carbideboren: Diamantcoating verlengt de levensduur van de boor van ongeveer 60 gaten (ongecoat) tot 380+ gaten per gereedschap in CFRP/aluminium stapels, gebaseerd op Amerikaans machinist rapportage over productiegegevens.
• ✔
  PCD (polycrystalline diamond) getipte boren: Maximale slijtvastheid voor productie in grote volumes Standaard voor de lucht- en ruimtevaartindustrie voor het boren van CFRP-cascocomponenten.

Daarom is de aandrijfsnelheid ook belangrijk. Bedien carbideboren bij 3000-8000 tpm met een voedingssnelheid van “: hoge voedingskracht push-out; lage voedingskrachten verhoogde temperaturen, verzacht de hars. Ondersteuningswerkstuk met een opofferingssteunplaat aan de uitgangszijde. Alleen al deze stap voorkomt de meeste delaminatie aan de uitgangszijde.

Veiligheidsmaatregelen bij het snijden van koolstofvezel

Koolstofvezelstof dat wordt geproduceerd door snijden en schuren brengt een aantal reële gevaren voor de gezondheid met zich mee waartegen afdoende moet worden beschermd Stofdeeltjes worden niet als giftig gedefinieerd; ze zijn eerder een mechanische irriterende stof voor de huid, het oog en het ademhalingssysteem OSHA-veiligheidsrichtlijnen stellen dat stofvoorzorgsmaatregelen voor koolstofvezel moeten worden gecontroleerd door technische controles en veiligheidsapparatuur.

• ✔
  Ademhalingsbescherming: Draag minimaal een N95 stofmasker Voor langere snijsessies of afgesloten ruimtes upgrade je naar een P100 ademhalingstoestel Een stofmasker om inademing van fijne deeltjes te voorkomen is dat niet-onderhandelbare ‘carbon fiber’ deeltjes diep in het weefsel kunnen komen.
• ✔
  Oogbescherming: Veiligheidsbril met zijschermen Koolstofvezelsplinters zijn stijf genoeg om het hoornvlies te penetreren.
• ✔
  Huidbescherming: Lange mouwen en nitril handschoenen Koolstofstof inbeddt in huidporiën en veroorzaakt aanhoudende jeuk vergelijkbaar met blootstelling aan glasvezel.
• ✔
  Stofverzameling: Gebruik een vacuümsysteem met HEPA-filtratie op het snijpunt Koolstofvezelstof is elektrisch geleidend en kan blootgestelde elektronica in de werkplaats kortsluiten.

Nat snijden: de stofonderdrukkingsmethode

Nat snijden met een fijne watermist of overstromingskoelvloeistof krijgt bijna alle koolstofvezelkorrels in de lucht. Water vangt de deeltjes op voordat ze de lucht in gaan, zodat de blootstelling tot een minimum wordt beperkt. In onze fabriek snijden we alle CNC-runs nat met de koolstofvezel.

Eén probleem is het weggooien van de waterafvoer waarin koolstofdeeltjes zitten, waardoor deze niet in conventionele afvoeren kan wegvloeien, anders zullen de elektriciteitskoelvezels stroomafwaarts tekortschieten.

Wanneer overstromingskoelmiddel onpraktisch is voor handgereedschap en roterend gereedschap, voert u handelingen buiten uit of in een goed geventileerde ruimte met een winkelvacuüm op het snijpunt. Deze enkele stap vangt het grootste deel van het stof bij de bron voordat het zich verspreidt.

Hoe u schone randen kunt krijgen: tips voor het afwerken na het snijden

Ondanks het juiste snijgereedschap moeten de meeste randen van koolstofvezels worden bijgesneden. Alle naakte vezeluiteinden zijn ruw, zijn gevoelig voor splintering door hantering en erosie, en zullen na verloop van tijd vocht bevatten als ze niet worden gecoat. Een ideaal afwerkingsproces levert een afgedicht, gelijkmatig oppervlak op tegen ruwe snede in vier passages.

1. Ruw zand 80 gr gr profiel van alle splinters die uitsteken, eventuele verhoogde vezels ruwe vlekken Gebruik een schuurblok om plat te blijven om een vierkant te behouden Gebruik minimale schuurdruk-zwaar schuren creëert veel ongewenst stof en kan ervoor zorgen dat de rand wordt afgerond.
2. Scherp met 220grit ich Verzamel het kraspatroon van de 80grit pas De rand moet scherp maar glad aanvoelen tot een gehandschoende vinger zonder te vangen wanneer u dit stadium bereikt.
3. Fijn zand 400g het 1.00 uur Klaar voor afdichting Deze schurende verwijdert de zichtbare kraslijnen zonder de tand voor epoxy of CA-lijm in gevaar te brengen.
4. Nat zand met 600 grit .W. Voor cosmetische randen die in eindproduct zullen verschijnen Nat zand met water als smeermiddel geeft een polijstmiddel dat gelijkwaardig is aan de standaard gezichtskwaliteit Veeg droog en inspecteer met een lampje op eventuele resterende ruwe verontreinigingen.

Na het schuren sluit u de rand af Een dunne film epoxy die langs de snijrand is geborsteld, wordt in de blootliggende vezeleinden gezogen en zet het onderdeel permanent op zijn plaats Een alternatieve optie voor dringende patchklussen of kleine onderdelen is het gebruik van een cyanoacrylaat (“superglue” of CA).Maak eenvoudig een smalle kraal aan en laat de CA snel in de vezelstructuur lopen voordat beweging of spanning wordt uitgeoefend.

Strakke toleranties in CNC-bewerkte koolstofvezel onderdelen zorgen ervoor dat de afwerkingsmethode vaak de uiteindelijke afmeting raakt Onze bemanning gebruikt een mal om het werkstuk vast te zetten tijdens het met de hand afwerken om afronden van scherpe hoeken te voorkomen Meet de afwerkingsafmeting na het schuren van 'w.z. op uiterst nauwkeurige koolstofvezel onderdelen, het verwijderen van zelfs 0,1 mm materiaal bij het afwerken kan de afmeting uit tolerantie duwen.
