La fabrication d'un support aérospatial de précision lorsque John T. Parsons a déposé son brevet de commande numérique en 1958 nécessitait qu'un machiniste expérimenté balaie le sol à chaque passage. Aujourd'hui, cette même pièce fonctionne de manière totalement automatisée. Une machine de commande numérique lit les instructions de coordonnées stockées et déplace les outils de coupe à un millième de millimètre près.

Tout ce que vous devrez savoir sur les machines à commande numérique et CNC, de l'étape de fichier CAO au composant fini, en passant par les tolérances réalisables, les matériaux utilisés et sept types de machines différents.

Spécifications rapides : contrôle numérique/usinage CNC
Technologie	Contrôle numérique (NC)/Contrôle numérique par ordinateur (CNC)
Portée d'axe	2 axes à 5 axes (centres de retournement : 6+ axes)
Tolérance standard	±0,005 po (±0,127 mm) Fraisage et tournage typiques à 3 axes
Tolérance de précision	±0,001 po (±0,025 mm) ou mieux ±0,025 mm avec vérification CMM
Finition de surface	Ra 3,2 µm (usiné standard) à Ra 0,4 µm (fin de finition)
Matériaux communs	Aluminium, acier inoxydable, titane, PEEK, ABS, Nylon
Délai de service	1 jours ouvrables (services en ligne) ; 2 semaines (boutique sur mesure)
Premier brevet NC	John T. Parsons, 1958

Contenu afficher

Qu'est-ce qu'une machine de contrôle numérique ?

Une machine à commande numérique est une machine-outil dont les axes et la broche sont dirigés par un programme stocké d'instructions alphanumériques codées Comment ça marche ? au lieu d'un opérateur réglant les volants ou les cames tournant, la machine lit chaque ligne du programme et exécute les instructions en excitant la bonne combinaison de moteurs, en utilisant un système de rétroaction pour s'assurer que tout usinage se produit dans un millième de millimètre.

Le contrôle numérique émerge dans les années 1940 du Massachusetts Institute of Technology, et de l'industrie aérospatiale, pour qui les géométries de pièces complexes pales de rotor, pales de turbine sont impossibles à produire de manière fiable en utilisant l'usinage traditionnel John T. Parsons développe un système de coordonnées pour entraîner les axes de fraisage, dépose le premier brevet NC en 1958, et est ensuite intronisé au National Inventors Hall of Fame.

Les machines NC de première production stockaient un programme sur une bande perforée ou une pile de cartes perforées Les changements de dimension signifiaient réimprimer la feuille ou poinçonner à nouveau la carte, prenant parfois des heures pour le faire manuellement Les progrès des microprocesseurs au début des années 1970 ont conduit les fabricants de CNC à développer la mémoire de l'ordinateur de bord et le contrôle de position en boucle fermée, où les programmes pouvaient être édités en quelques secondes au lieu d'heures Le résultat était la machine CNC ’ moderne ‘ !

Une note terminologique : dans l'utilisation, les“CNC machine” et les“numerical control machine” sont utilisées de manière interchangeable bien que techniquement NC fasse référence aux systèmes de première génération basés sur bande, et CNC à la forme contrôlée par microprocesseur La distinction compte lors de l'évaluation des équipements usagés ; plus là-dessus dans la section de comparaison ci-dessous.

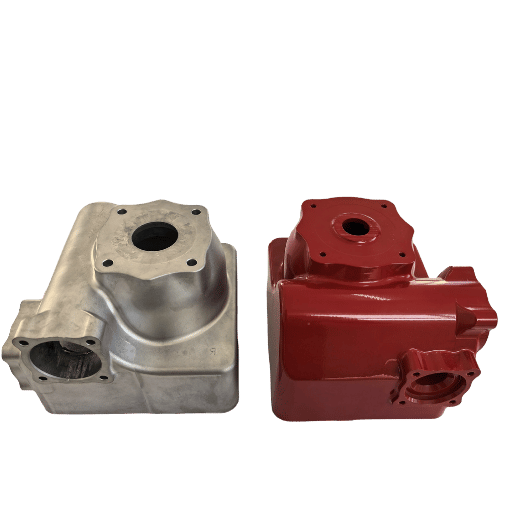

Comment fonctionne l'usinage CNC : du fichier CAO à la pièce finie

L'usinage CNC est un processus de fabrication soustractif : le matériau est retiré d'une pièce solide jusqu'à ce que la géométrie requise demeure L'ensemble du processus de fabrication passe de la conception à la pièce finie en cinq étapes :

Conception CAO. La pièce est modélisée en CAO (SolidWorks, CATIA, Fusion 360) et convertie en fichier STEP ou IGES Le fichier contient des spécifications exactes de géométrie, de qualité de surface et de tolérances dimensionnelles.
Programmation CAM. Un programme CAM lit la forme 3 D d'une pièce et produit les chemins d'outils (les positions exactes de chaque outil de coupe à chaque instant).Le programmeur choisit les outils de coupe, le débit d'avance, la vitesse de broche et la profondeur de coupe Le programme CAM produit un fichier de G-code.
Transfert de code G. Le fichier de code G est chargé dans le contrôle-calculateur CNC (USB, réseau local, etc) qui utilise habituellement le micrologiciel FANUC, Siemens CNC ou Heidenhain Le point de référence de la donnée d'un système de coordonnées est défini sur la pièce brute de travail.
Configuration de la machine L'ouvrage est monté dans un étau ou un luminaire, des outils de coupe chargés dans la broche ou le magasin d'outils, leur longueur mesurée et entrée dans la table de décalage Un maître machiniste effectue le premier passage (une coupe grossière) en mode bloc unique pour s'assurer que tout s'est déroulé comme prévu avant que les débits d'alimentation complets ne soient utilisés.
Cycle d'usinage La commande envoie des commandes aux axes et aux moteurs de broche du CNC par chaque chemin d'outils Le CNC compare constamment la position des codeurs avec les données de commande, en un clic plus rapide qu'il n'en faut pour lire à partir de cartes perforées, le CNC ajuste les moteurs en conséquence et une précision parfaite et une répétabilité du mouvement s'ensuivent.

Note d'ingénierie À quoi ressemble le code G ISO 6983

G21 G90 G17 ; métrique, positionnement absolu, plan XY G00 X50.0 Y25.0 ; déplacement rapide vers la position de départ M03 S1200 ; démarrage de la broche, 1 200 tr/min G01 Z-5.0 F200 ; alimentation linéaire jusqu'à une profondeur de Z à 200 mm/min G02 X70.0 Y45.0 I20.0 J0.0 ; arc dans le sens des aiguilles d'une montre M05 ; arrêt de broche M30 ; fin du programme

G00 taux de translation rapide ; G01 coupe linéaire à alimentation commandée G02/G03 arc C/W ; M03 moteur C/W ; M06 ; M06 (outil de changement) ; M08 liquide de refroidissement allumé La plupart des CAM modernes produisent automatiquement cette liste de codes. La plupart des programmeurs n'écrivent jamais ce code à la main lors de la fabrication de pièces CNC.

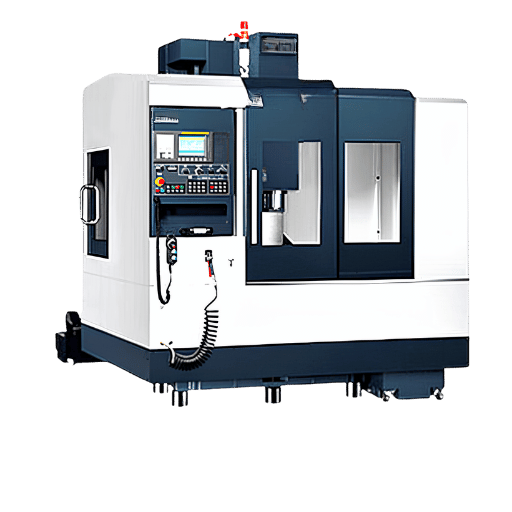

NC vs. CNC : principales différences techniques

Quelle est la différence entre un CNC et une machine NC ?

Le stockage de programme est l'endroit où NC et CNC divergent le plus fortement Une machine NC lit à partir d'une carte perforée ou d'une bande et n'a pas de mémoire interne Une unité CNC stocke les programmes à bord, les conserve après la mise hors tension et accepte les modifications sans réimprimer de support physique.

Caractéristique	Machine NC	Machine CNC
Stockage du programme	Ruban externe ou carte perforée	Mémoire embarquée (microprocesseur)
Reprogrammation	Remplacer le ruban physique (2090 min)	Logiciel modifier (<5 min)
Contrôle de rétroaction	Boucle ouverte uniquement	Boucle fermée (retour du codeur servo)
Capacité multi-axes	Généralement 2 axes	3 axe + ; moulin-tour commun
Méthode de programmation	Codage manuel sur support perforé	Logiciel CAM + entrée conversationnelle
État actuel	Héritage ; certaines machines encore en fonctionnement	Norme de fabrication universelle

Erreur courante

Les ingénieurs pensent si régulièrement que la mise à niveau NCCNC en vaudra la peine qu'ils ne prennent pas la peine de faire le calcul Dans la production en grand volume d'une seule géométrie stable de pièce, l'avantage a une valeur nulle la comparaison réelle considère la facilité à long terme de maintenance, d'exploitation, et si le CNC est vraiment nécessaire pour faire fonctionner la boutique.

Certaines machines à commande numérique plus anciennes sont encore capables de produire, en particulier pour le tournage à grand volume de composants standardisés. D'après notre blog technique PTC, les machines fonctionnent peut-être encore.. mais les pièces de rechange sont limitées et savoir programmer ces anciens systèmes est de plus en plus difficile.

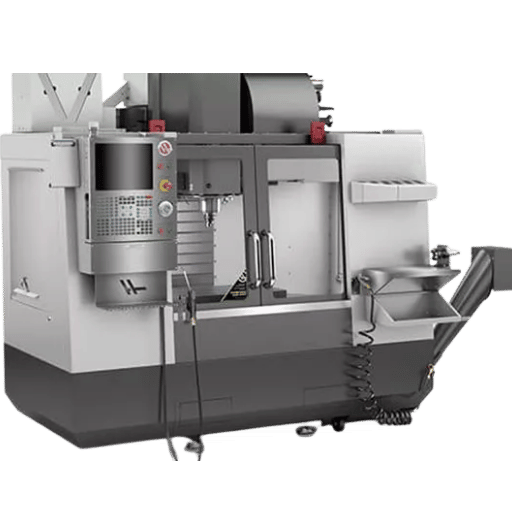

7 types de machines CNC (et quand les utiliser chacune)

Le choix du bon type de machine détermine si une pièce est réalisable, combien de configurations elle a besoin et quelles tolérances sont réalisables Sept principaux types de machines CNC sont d'usage courant :

Type de machine	Comte d'Axe	Meilleur pour	Tolérance Typique
Tour CNC/Centre de tournage	2axe	Parties cylindriques, arbres, bagues	±0,005 po (±0,127 mm)
Fraisage CNC (3 axes)	3 axes (X, Y, Z)	Pièces prismatiques, poches, fentes, surfaces planes	±0,005 po (±0,127 mm)
Fraisage CNC (5 axes)	5 axes (X, Y, Z + A, B)	Contours complexes, roues, structures aérospatiales	±0,002 po (±0,05 mm)
CNC suisse (Tête coulissante)	3axe	Pièces tournées de petit diamètre (<32 mm), broches médicales, connecteurs	±0,0001 po (±0,0025 mm) sur le diamètre
ÉDM filaire	2axe X (25) (25) (25) (25) (25) (25) (25) (25) (25) (25) (25) (25) (25)	Matériaux durs, outillage de poinçon, rayons d'angle serrés	±0,0002 po (±0,005 mm)
Broyage CNC	2axe X (25) (25) (25) (25) (25) (25) (25) (25) (25) (25) (25) (25) (25)	Pièces durcies, surfaces d'appui, blocs de jauge	±0,0001 po (±0,0025 mm)
Routeur CNC	3axe	Matériaux souples, bois, mousse, panneaux composites	±0,010 po (±0,25 mm)

tournage et fraisage CNC

A Tournage CNC le centre fait tourner la pièce contre un outil de coupe fixe, le bon choix pour toute pièce présentant une symétrie de rotation. Fraisage CNC fait tourner l'outil de coupe contre une pièce à usiner fixe, en manipulant des géométries prismatiques, des surfaces profilées, des poches et des trous filetés que le tournage ne peut pas atteindre. Le fraisage CNC multi-axes permet un usinage sur 5 axes afin que la pièce puisse être approchée de n'importe quelle perspective dans une seule configuration, contre un seul ensemble de pinces. Pour les structures aérospatiales complexes, cette opportunité de configuration unique peut réduire considérablement le délai de livraison par rapport à une séquence d'opérations d'usinage sur 3 axes.

Usinage CNC suisse

L'usinage suisse (tournage à tête coulissante) implique une douille de guidage au niveau de la zone de coupe - la crosse de barre passe axialement, tandis que les outils coupés à quelques millimètres du support de travail Cela élimine pratiquement la déviation de la pièce, c'est pourquoi les tours CNC suisses produisent des tolérances de diamètre de 0,0001 pouce à partir de pièces inférieures à 32 mm. Les articles typiques comprennent les vis médicales, les pièces de montre, les implants dentaires et les connecteurs de précision. Une chargeuse automatique à barres fournit des séries de production continues sans intervention de l'opérateur, ce qui rend l'usinage suisse très rentable sur les volumes moyens et élevés de composants tournés de petit diamètre. Créateur Service suisse d'usinage CNC couvre des diamètres de 1 mm à 32 mm.

ÉDM filaire

Usinage EDM filaire enlève la matière par décharge électrique plutôt que par force de coupe mécanique Un fil-électrode érode la pièce sans contact Pas de déflexion de l'outil de coupe, aucun fil de bavure EDM n'atteint des tolérances que le fraisage conventionnel ne peut atteindre Limité aux matériaux électriquement conducteurs tels que l'acier, l'aluminium, le titane et le carbure ; généralement plus lent que le fraisage, idéal pour l'outillage de poinçon, les profils complexes en acier trempé et les coins internes marginaux hors de portée des fraises d'extrémité.

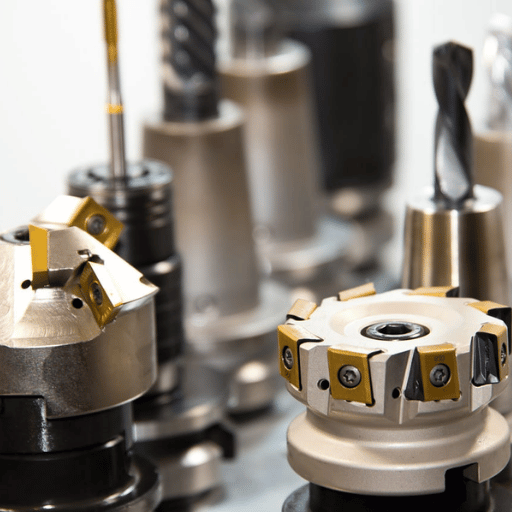

Matériaux que vous pouvez usiner avec un contrôle numérique CNC

L'usinage CNC s'adapte à la plupart des métaux et plastiques techniques. Le choix des matériaux est un facteur dominant affectant la durée de vie des outils de coupe, le débit d'alimentation et le régime, les tolérances CNC réalisables et le coût des pièces, comme le montre ce guide des matériaux couramment usinés.

Matériel	Usinabilité	Tolérance réalisable	Utilisation Typique
Aluminium 6061	Excellent	±0,005 en standard	Supports structurels, boîtiers, prototypes
Acier inoxydable 316	Modéré	±0,005 en standard	Pièces médicales, de qualité alimentaire, résistantes à la corrosion
Titane (grade 5)	Difficile	±0,005 en standard	Aérospatiale, implants médicaux, cadres à haute résistance
PEEK	Modéré	±0,005 en standard	Pièces structurelles médicales, chimiques et à haute température
Nylon (PA66)	Bien	±0,0050,010 po	Engrenages, roulements, isolateurs résistants à l'usure
ABS	Excellent	±0,0050,010 po	Boîtiers, gabarits, boîtiers prototypes

L'aluminium 6061-T6 est de loin le matériau d'usinage CNC le plus populaire car il consomme une puissance minimale et les tolérances sont faciles à maintenir et la finition de surface est exempte de contamination par le liquide de refroidissement ; Le titane pose des problèmes d'usinage car sa conductivité thermique est inférieure à celle de l'aluminium et de l'acier, ce qui rend la zone de coupe très chaude et accélère l'usure du couteau. Le refroidissement doit donc être agressif, les alimentations conservatrices pour éviter l'enfoncement et les tolérances très difficiles à maintenir.

Note d'ingénierie pour l'usinage CNC PEEK

PEEK est très sensible à la chaleur, l'outillage en carbure tranchant, peut-être des vitesses de broche de 500-1 000 tr/min et beaucoup de liquide de refroidissement est essentiel pour la stabilité du processus La dilatation thermique maximale du PEEK se produit à 80 C ; une coupe sèche avec un débit de liquide de refroidissement limité peut provoquer des changements dans les dimensions des pièces qui apparaissent uniquement sur votre rapport CMM. Détails dans : Comment usiner du plastique PEEK

Spécifiez la qualité du matériau sur votre dessin d'usinage CNC (Aluminium 6061-T6 pas seulement “aluminium”) ; indiquez si un certificat de matériau est requis. La plupart des fournisseurs de machines CNC en ligne se sont enrôlés dans les chaînes d'approvisionnement aérospatiales et médicales et fourniront des certificats de matériaux d'approvisionnement comme pratique normale, mais vous devrez le préciser lors du devis.

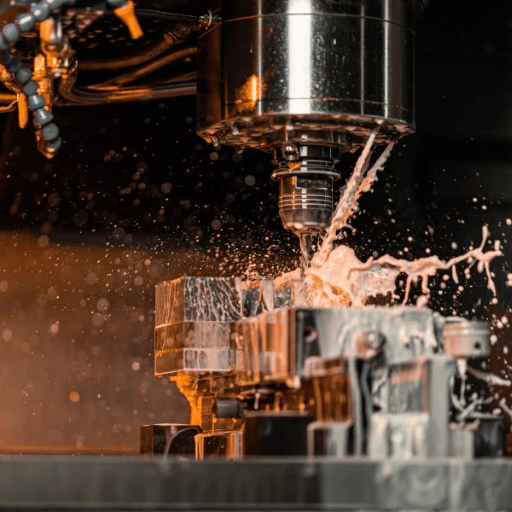

Industries qui s'appuient sur le contrôle numérique CNC

Partout, une grande précision, répétabilité et automatisation se combinent dans l'usinage CNC permettent à la fabrication de prospérer lorsqu'une multitude d'industries produisent des pièces pour des applications intrinsèquement critiques pour la sécurité ou sensibles aux performances. En 2025, le marché mondial de l'usinage CNC a atteint $109.36 B, dont la croissance est prévue à 8.71TP3 T CAGR jusqu'en 2034 (Maximize Market Research).Les produits médicaux, aérospatiaux et automobiles représentent une part importante de cette demande.

Industrie	Application CNC	Norme de qualité clé
Aérospatiale et défense	Cadres structurels, aubes de turbine, actionneurs, supports	AS9100D
Médical et chirurgical	Implants, instruments chirurgicaux, boîtiers de diagnostic	ISO 13485
Automobile et véhicules électriques	Composants du moteur, boîtiers de transmission, modules de batterie	IATF 16949
Électronique et semi-conducteurs	Dissipateurs thermiques, blindages EMI, connecteurs de précision, fixations de test	Normes IPC

Les pièces usinées sur le marché aérospatial doivent répondre aux normes de tolérance, de traçabilité et de documentation les plus strictes Un fournisseur agréé doit émettre un rapport FAI, tenir un dossier complet de traçabilité des matériaux depuis la certification du fournisseur jusqu'à FAI, et fournir des données documentées dans le processus d'usinage PEEK de qualité médicale sous ISO 13485, nécessaire pour alimenter les implants nécessite une documentation complète de biocompatibilité, un traitement en salle blanche et une documentation L'usinage automobile au niveau IATF 16949 doit fournir les résultats de l'étude vérifiant le contrôle statistique des processus (Cpk 1.33 pour les caractéristiques critiques).

Dans chacun de ces secteurs, l'automatisation CNC produit une qualité de pièce constante à des volumes où la fabrication manuelle de précision serait prohibitive et peu fiable.

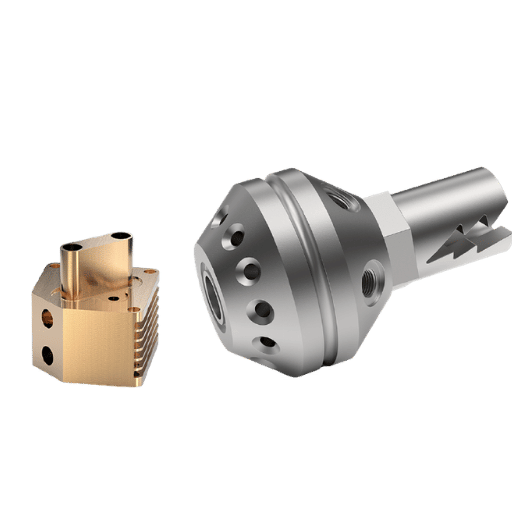

Tolérances CNC, normes de finition de surface et ce qu'elles signifient pour votre conception

Les tolérances définissent l'écart dimensionnel autorisé par rapport au dessin sur une caractéristique donnée Le coût augmente considérablement à mesure que le nombre de passes d'usinage, de points d'inspection et de temps de l'opérateur augmente, ce qui repose sur l'étanchéité de la tolérance. Les trois niveaux de tolérances CNC permettant à l'ingénieur de spécifier de manière appropriée et d'éviter des dépenses de fabrication excessives sont tous indiqués ci-dessous.

Niveau	Tolérance Linéaire	Finition de surface (Ra)	Coût typique Premium	Quand préciser
Standard	±0,005 po (±0,127 mm)	Ra 3,2 µm	Base de référence	Caractéristiques non accouplées, structurelles et de support
Précision	±0,001 po (±0,025 mm)	Ra 0.81,6 µm	+1525%	Trous d'accouplement, ajustements d'arbre, sièges de roulement
Ultra-précision	<±0,0005 po (<±0,013 mm)	Ra 0,4 µm ou mieux	+40100%	Supports optiques, blocs de jauge, instruments chirurgicaux

Note d'ingénierie 2768-Classes de tolérance ISO

L'ISO 2768-1 exprime les tolérances générales par gamme de tailles et par classe Pour les dimensions 6-30 mm : Classe f (fine) = 0,1 mm | Classe m (moyenne) = 0,2 mm | Classe c (grossière) = 0,5 mm. Pour 30-120 mm : Classe f = 0,15 mm | Classe m = 0,3 mm.

Meilleure pratique : indiquez la norme ISO 2768-m sur le bloc de titre du dessin pour les dimensions générales ; interdire les appels GD&T prescriptifs à moins qu'un contrôle plus strict ne soit réellement requis. L’atelier et le client bénéficient lorsque des étapes de finition de précision coûteuses ne sont effectuées que lorsque cela est nécessaire.

Erreur courante mais extrêmement percutante : tenter d'appliquer la même tolérance serrée à toutes les dimensions spécifiées dans le modèle CAO Une pièce qui nécessite ±0,001 po sur deux alésages de roulement mais qui possède 40 autres caractéristiques non accouplées coûtera bien plus que nécessaire si la tolérance serrée s'applique globalement Le facteur de fudge (tolérance de stock 0,005 po ou ISO 2768-m) est une bonne base de référence, puis appelez les détails uniquement lorsque la fonction ou l'ajustement est compromis.

La valeur Ra de finition de surface (moyenne de rugosité) est importante lorsque les pièces s'accouplent sous charge, résistent à la corrosion ou s'étanchéité contre un joint. Une surface fraisée CNC standard se termine à Ra 3,2 µm ; demander Ra 0,8 µm nécessite des passes et des opérations de finition supplémentaires. Spécifiez explicitement la valeur Ra dans les notes de dessin “smooth” signifie différentes choses pour différentes machines.

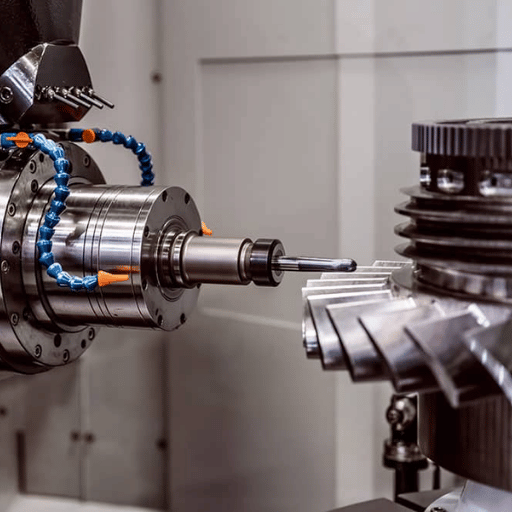

Comment choisir un fournisseur de services d'usinage CNC

Un fournisseur de services adapté à un prototype unique est souvent erroné pour la production en grand volume. Parcourez la liste de contrôle de 7 questions ci-dessous pour faire correspondre vos besoins aux capacités réelles d'un fournisseur avant d'envoyer des fichiers.

Le tableau de bord de l'état de préparation CNC 7 questions avant de soumettre des fichiers :

Quantité (prototype 1-5 pièces, pont (10-100), production (500+)) et cadence.
Tolérances critiques. Quelle est la tolérance la plus serrée sur votre dessin ? Vérifiez que le fournisseur fournit l'inspection CMM pour les caractéristiques inférieures à 0,001 pouce.
Spécification du matériel Le fournisseur stocke-t-il votre grade et peut-il fournir un certificat de matériaux (cert de conformité) ?Pour l'aérospatiale, le médical ou l'usage réglementé.
Certifications de qualité. Pour l'aérospatiale : AS9100D. Pour le médical : ISO 13485. pour l'automobile : IATF 16949. demander le certificat actuel, pas une affirmation.
Commentaires DFM Le service examine-t-il votre dossier pour les problèmes de fabricabilité ? Murs minces, trous borgnes, rayons d'angle irréalisables avant le début de l'usinage ? minimise les déchets de premier article.
Délai de livraison. Quel est le délai d'exécution confirmé le jour ouvrable et le fournisseur peut-il fournir un service accéléré sur l'usinage de prototypes ? Les services CNC en ligne sont régulièrement fournis en 1 à 5 jours pour les pièces standard en aluminium et en acier.
Finition post-usinage. Avez-vous besoin d'anodisation, de sablage, de placage ou de passivation ? Vérifiez la finition interne ou contractuelle et si elle ajoutera du délai.

Comment puis-je obtenir des pièces CNC personnalisées ?

Les services d'usinage CNC en ligne suivent un flux de commandes standard : (1) Exporter un fichier STEP ; (2) Télécharger sur la plateforme de devis : l'analyse DFM s'exécute automatiquement (3) Sélectionner le matériau, la classe de tolérance et la finition de surface ; (4) Recevoir un devis instantané ; (5) Approuver le rapport de commande et DFM ; (6) Pièces expédiées dans les 15 jours ouvrables pour les travaux standard sur l'aluminium, avec 12 jours supplémentaires pour les travaux de tolérance stricte nécessitant une inspection CMM.

Votre Scénario	Approche recommandée	Critères clés à vérifier
1 pièces prototypes	Service CNC en ligne (délai de livraison 24 h 70)	Devis instantané, retour DFM, téléchargement STEP
1000 pièces de production	Boutique CNC certifiée ISO 9001	Certs matériels, rapport d'inspection du premier article
Tolérance serrée (<±0,001 po)	Vérifiez la capacité CMM avant de passer commande	Demandez le plan d'inspection CMM, les données Cpk si disponibles
Géométrie complexe (5 axes, contre-dépouilles)	Service CNC 5 axes avec révision DFM	Confirmez la portée de l'outil, confirmez l'accès à toutes les fonctionnalités
Aérospatiale/chaîne d'approvisionnement médicale	fournisseur certifié AS9100D ou ISO 13485	Traçabilité complète, dossiers d'inspection, certificat actuel

Obtenez un devis CNC en quelques minutes

Téléchargez votre fichier STEP (comprend un avis DFM). pièces de 1 à 10 000.

Obtenez un devis CNC instantané →

Perspectives de l'industrie CNC : ce qui change en 2025 :1030

De 2025 à 2034, le marché mondial de l'usinage CNC devrait augmenter jusqu'à $251,61 B USD, à un taux de croissance composé de 11,101TP3 T. Plusieurs tendances qui se chevauchent transforment la façon dont les pièces de précision sont fabriquées.

Tendance 1 Usinage adaptatif piloté par l’IA

Les systèmes d'apprentissage automatique surveillent désormais la charge de la broche, les vibrations et la température de l'outil en temps réel, ajustant le débit d'alimentation et la profondeur de coupe pour rester dans les limites du processus et prolonger la durée de vie des outils. L'avantage pour les fabricants : durée de vie accrue des outils, taux de rebut réduits, cohérence améliorée du processus sans intervention de l'opérateur. On estime que le secteur des outils d'intelligence artificielle passera de $34 B à $155 B USD d'ici 2030 (MarketsandMarkets), les CNC IA étant parmi les marchés d'applications en expansion la plus rapide.

Tendance 2 Fabrication à élimination directe

Les changeurs de palettes automatisés, les bras de chargement ou de déchargement de cellules de travail robotisées et l'inspection en cours de processus permettent désormais le fonctionnement par éclairage des cellules d'usinage CNC pendant les quarts de nuit et les week-ends fériés. La fabrication par lumières aide à remédier à la pénurie de travailleurs qualifiés. Le processus de fabrication se poursuit tandis que d'autres sont hors poste. Ce modèle ne se limite plus aux installations de fabrication automobile à grand volume ; Les ateliers d'emploi de taille moyenne intègrent des chargeuses à barres et des déchargeurs de robots à changement rapide sur des centres de tournage CNC uniques dans le but de réduire les coûts par pièce sans embaucher de main-d'œuvre supplémentaire.

Tendance 3, démocratisation à axe 5 et simulation numérique par jumeaux

L'usinage 5 axes était autrefois synonyme de fournisseurs aérospatiaux de niveau 1 Aujourd'hui, les petits centres d'usinage 5 axes sous $200 K ont apporté simultanément 5 axes à la fabrication sous contrat destinée aux clients de l'électronique, de la médecine et de la défense Au-delà des coûts matériels, le logiciel de jumelage numérique permet désormais aux ingénieurs de simuler l'ensemble du programme NC exécutant les chemins d'outils, en évitant les collisions et en vérifiant les tolérances avant qu'une première puce ne soit coupée Cela réduit les temps de livraison du premier article et empêche la plupart des plantages de configuration.

Pour les acheteurs : aujourd'hui, les devis automatisés et l'examen DFM instantané des fournisseurs de CNC en ligne sont une émanation directe de ces tendances d'automatisation. Vous pouvez passer une commande pour une seule pièce prototype, obtenir des commentaires sur la fabrication en quelques heures et recevoir la pièce en quelques jours sans investissement interne dans la machine.

FAQ Questions sur la machine de contrôle numérique Réponse

Qu'est-ce qu'une machine à commande numérique ?

Une machine à commande numérique est une machine-outil à laquelle on dit quoi faire par un programme numérique stocké en son sein, au lieu de passer par des commandes manuelles par un opérateur Ce programme (souvent appelé G-Code) contient des réponses à des situations particulières : coordonnées, vitesses d'alimentation, vitesse de broche etc. qui, une fois exécutées, produisent une géométrie de pièce définie ; haute précision, haute répétabilité Aujourd'hui, toutes les machines à commande numérique sont CNC (un ordinateur les exécute).

Quelle est la différence entre NC et CNC ?

Les machines à commande numérique (Numerical control) s'appuient sur des programmes stockés en externe sur bande perforée ou cartes perforées, et sont en boucle ouverte : aucun retour de position n'est disponible Les machines à commande numérique (computer numerical control) stockent les programmes en interne, sur un microprocesseur, et prennent en charge le retour d'asservissement en boucle fermée, l'édition en temps réel et le mouvement simultané multi-axes.N.C. a été remplacé systémiquement par CNC sur le marché dans les années 1970 Il existe de nombreuses sociétés de production à volume élevé et à pièce unique avec des machines à commande numérique en fonctionnement encore où la flexibilité de reprogrammation est inutile.

Quels matériaux peuvent être usinés CNC ?

L'usinage CNC peut être utilisé pour traiter les métaux et plastiques techniques les plus courants : alliages d'Al (6061, 7075), aciers inoxydables (303, 316), aciers au carbone, Ti (grade 2, grade 5), cuivre, laiton, inconel ; PEEK, nylon (PA66), ABS, POM, PTFE, acrylique et autres plastiques chimiquement résistants. Le plus important est la dureté, car elle limite la durée de vie de l'outil : au-delà de 62 HRC, la céramique et l'acier pour outils durcis nécessiteront de l'EDM.

Quelle est la précision de l'usinage CNC ? quelles tolérances peut-il contenir ?

Le fraisage et le tournage CNC à 3 axes sont capables de 0,005 po (0,127 mm), comme en témoignent plusieurs services d'usinage indépendants, notamment Protolabs et American Micro Industries. Un usinage CNC plus précis offre 0,001 po (0,025 mm), avec un examen CMM professionnel. Les tours CNC suisses tiennent 0,0001 po sur des diamètres de tour inférieurs à 32 mm ; L'EDM filaire a presque la même précision et le meulage de super précision peut atteindre moins de 0,0005 po sur les pièces de jauge et de roulement.

Qu'est-ce que le G-code et comment fonctionne-t-il dans l'usinage CNC ?

G-code est un langage d'instructions standard utilisé par les commandes CNC, défini par la norme ISO 6983 : chaque ligne de code indique à la machine quoi faire : G00 pour un déplacement rapide vers un emplacement ; G01 pour une coupe linéaire à un débit d'alimentation défini ; G02G03 pour un cercle ; Les codes M indiquent à la machine de changer ou d'activer des équipements auxiliaires tels que : broche M03, changement d'outil M06, liquide de refroidissement M08 activé Aujourd'hui, un package CAM professionnel générera du code G à partir d'un modèle CAO 3 D, afin que les ingénieurs ne voient que le modèle 3 D.

Combien coûte l'usinage CNC par pièce ?

Le coût d'usinage CNC est fonction du matériau, du temps de cycle, de la spécification de tolérance et du nombre de pièces. Un support en aluminium simple (3 axes, tolérance standard, lot 5) peut coûter entre 30 et $80 chacun à partir d'un service en ligne. Les pièces aérospatiales en titane complexes à 5 axes peuvent être $500-$2 000+ par pièce pour les petits lots.

Le coût par pièce diminue à mesure que la taille du lot augmente puisque la configuration est répartie sur un nombre croissant de pièces La voie la plus efficace pour diminuer le coût consiste probablement à évaluer vos appels de tolérance En supprimant les caractéristiques non fonctionnelles surdosées, vous pouvez réduire le temps d'usinage de 20-40%.

L'usinage CNC convient-il aux prototypes ponctuels ?

oui (NdT) L'usinage est de loin l'un des meilleurs procédés pour les prototypes fonctionnels Un outil n'est pas nécessaire et des tolérances de niveau de production peuvent être appliquées sur une seule pièce (contrairement au moulage par injection).Cotations d'usinage de prototypes CNC en ligne et navires 1 à 5 pièces en aluminium et en acier pour jours ouvrables.

Le compromis à l'impression 3 D : les temps de construction des lots/les coûts par prototype sont beaucoup plus élevés mais la qualité physique avec des propriétés mécaniques entièrement fonctionnelles et la finition de surface, la spécification de production l'est aussi.
