Prototype d'impression 3 D : Prototypage rapide avec guide d'impression 3 D

Pour une équipe d'ingénierie, un prototype d'impression 3 d est utile lorsqu'un projet a besoin d'un composant tangible dès le début avant l'outillage, l'usinage ou la libération Non, l'important n'est pas de savoir si une imprimante peut façonner quelque chose. Définir ce que la partie imprimée doit prouver compte le plus.

Pour la plupart des équipes, la force de l'utilisation de l'impression 3 D pour le prototypage apparaît dans des domaines tels que la forme, l'ajustement, la séquence d'assemblage, la sensation ergonomique, le routage des fils ou les premiers tests fonctionnels. Cette même technique est insuffisante dans les domaines des propriétés finales du matériau, des données de référence complètes, de la finition de surface cosmétique, du cycle thermique ou de la charge continue lors de l'utilisation de la production.

Ce document considère les imprimantes 3 D comme l'une des nombreuses approches de fabrication dans un plan prototype plus large Il compare les méthodes d'impression 3 D courantes, les plastiques, les options de dessin CAO, les tolérances, les coûts de test, et le point où un prototype est prêt pour Service d'usinage CNC, (en), outillage souple, ou moulage par injection.

Pour les équipes de développement de produits, le prototypage avec impression 3 D fonctionne mieux lorsque chaque build répond à une question nommée sur le processus de fabrication L'impression 3 D pour le prototypage rapide peut comparer FDM, SLA, SLS, MJF, et d'autres technologies d'impression 3 D avant que les méthodes traditionnelles telles que l'usinage CNC ou le moulage par injection ne prennent le relais Si le modèle provient de SolidWorks ou d'un autre système de CAO, exportez à la fois le fichier d'impression et le fichier d'ingénierie lorsque les dimensions comptent.

Contenu afficher

Spécifications rapides : quand un prototype d'impression 3D convient

Meilleur ajustement	Modèles conceptuels, maquettes de boîtier, contrôles ergonomiques, essais d'assemblage, idées de luminaires et premiers prototypes fonctionnels.
Coupe faible	Preuve de tolérance finale, approbation de texture moulée, tests de charge à longue durée de vie, service à haute chaleur ou comportement exact du métal.
Processus communs	Impression 3 D FDM, SLA, SLS, MJF, PolyJet, et métal.
Fichiers communs	STL pour l'impression maillée, STEP pour l'examen technique, 3 MF lorsque les unités, la couleur ou la construction des données sont importantes et OBJ pour les modèles visuels.
Meilleure étape suivante	Si la conception a un chargement réel, des faces d'accouplement ou une date de production, envoyez le fichier CAO pour service de prototypage rapide revoir au lieu de choisir uniquement par nom d'imprimante.

Quel prototype d'impression 3 D peut et ne peut pas valider

La fabrication additive, simplement exprimée, produit un article tangible à partir d'une conception CAO en superposant du plastique ou du matériau métallique. Le NIST décrit la fabrication additive comme la construction de produits tridimensionnels à partir de conceptions numériques, c'est pourquoi une imprimante peut raccourcir la distance entre la CAO et un élément de test.

Cependant, un “prototype” imprimé n'est pas encore un prototype de produit Des paramètres comme la direction des couches de construction, le choix de la qualité, l'orientation, le processus d'élimination du support, le durcissement, l'élimination de la poudre, la densité, la qualité de surface, la technique de mesure affectent chacun l'objet physique livré.

Un prototype imprimé peut tester	Il ne faut pas demander à un prototype imprimé de prouver seul
Forme, taille et intention visuelle	Approbation finale de la texture moulée, du brillant ou de la couleur
Ordre de montage et accès de base	Usure à long terme sous chargement de production
Sentiment ergonomique et interaction humaine	Comportement thermique, chimique ou UV final
Contrôles précoces du fluide, du débit d'air ou de l'acheminement des câbles	Marges de pression, de fatigue ou de sécurité certifiées
Itérations de conception rapides avant l'outillage	Coût unitaire final à 5 000, 10 000 ou volumes de production supérieurs

Remarque d'ingénierie : Traiter un prototype imprimé en 3 D comme preuve d'une question spécifique. “Le loquet dégage-t-il la côte ?” est une bonne question. “Est-ce prêt pour la production ?” est trop large à moins que le plan d'essai ne couvre également le matériel, la charge, la tolérance, l'inspection, et la quantité.

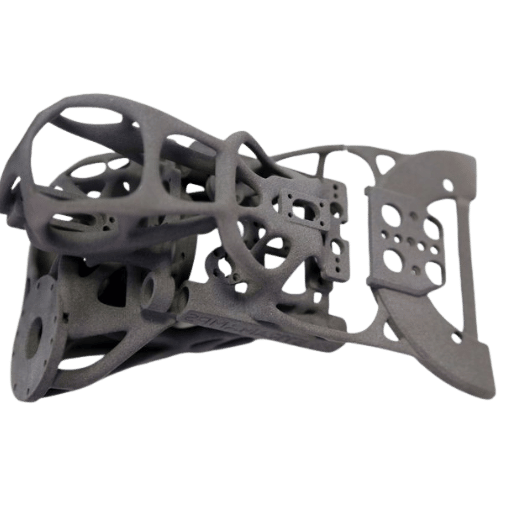

FDM, SLA, SLS, MJF, PolyJet, et impression 3 D en métal par rapport

TWI définit le prototypage rapide comme la production rapide d'un article physique, modèle ou assemblage à partir de la CAO 3 D, principalement par un type de fabrication additive Le succès dépend de ce que ce prototype est requis pour démontrer.

FDM démontre habituellement l'aspect forme et taille de la pièce à faible coût Les imprimantes SLA et autres imprimantes à résine démontrent des détails fins et un effet visuel Les SLS et MJF démontrent un aspect fonctionnel prêt pour le nylon avec moins de marques de surface provenant des points d'appui Les PolyJet démontrent une capacité de présentation multi-matériaux et multicolore La production 3 D de métal est plus adaptée à une forme complexe de métal Choisissez-la après avoir considéré si vous aurez besoin d'une deuxième étape de traitement d'inspection ou d'usinage.

Processus	Meilleure utilisation du prototype	Principale prudence	Transfert typique
FDM	Grands modèles en plastique, supports, idées de luminaires, premiers boîtiers	Lignes de couche, résistance anisotrope et détails inférieurs	Usinage CNC ABS ou ABS moulé lorsque l'ajustement final est important
SLA	Détail fin, caractéristiques claires, revue cosmétique, petites enceintes	Le comportement de la résine peut ne pas correspondre au thermoplastique final	Plastique CNC ou moulage par injection après approbation de géométrie
SLS	Prototypes fonctionnels en nylon, clips, boîtiers, conduits complexes	La texture de la poudre et la variation dimensionnelle doivent être examinées	Usinage CNC en nylon ou un outillage de pont
MJF	Pièces en nylon répétables, petits lots, essais de charnières vivantes	La couleur de surface et les besoins cosmétiques fins peuvent nécessiter une finition	Production en faible volume ou nylon moulé si le volume augmente
PolyJet	Couleur, zones soft-touch, look surmoulé, modèles médicaux	Le matériel peut être de qualité présentation et non de qualité production	SLA, moulage d'uréthane ou examen de l'outillage
Impression 3 D en métal	Canaux internes, structures en treillis, concepts métalliques légers	Matériel de traitement thermique, de supports, d'inspection et d'usinage	usinage CNC en aluminium, usinage d'acier inoxydable, (ou finition hybride)

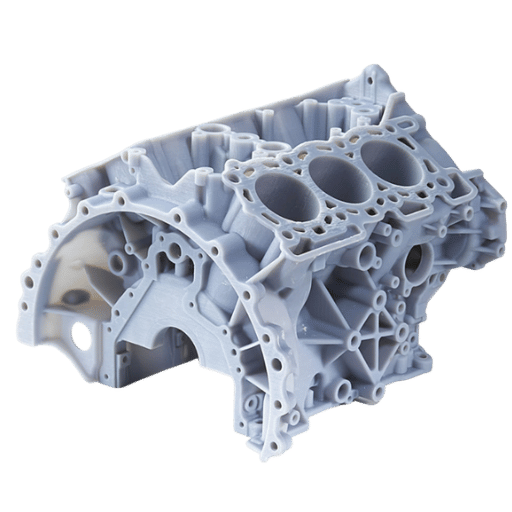

Applications d'impression 3 D, matériaux et contrôles de conception de produits

Les applications courantes d'impression 3 D incluent les modèles de concepts, les prototypes physiques, les prototypes haute fidélité, les luminaires, les pièces fonctionnelles et les pièces de production en petits lots Le prototypage rapide avec impression 3 D aide les équipes de développement de produits à créer des échantillons personnalisés sans outillage, à examiner les décisions de conception et à faire passer rapidement les prototypes à une réunion ou à un test en laboratoire Par rapport à la fabrication traditionnelle, le gain principal est des délais plus courts pendant l'apprentissage ; la fabrication traditionnelle compte toujours lorsque le matériau final, la tolérance et la répétabilité ont la priorité.

Le choix du matériau nécessite la même discipline Les matériaux d'impression 3 D vont du filament thermoplastique à la résine, en passant par le nylon, le polycarbonate, les polymères flexibles et la poudre métallique, et chacun change la finition de surface, la résistance chimique, la résistance à la température et les propriétés mécaniques Un modèle physique qui ne fait que paraître et se sentir bien peut suffire aux concepteurs industriels, tandis que les pièces destinées à l'utilisation finale nécessitent une preuve plus solide du comportement du matériau.

Le coût par pièce doit être examiné en plus du risque de coût des pièces Un devis instantané peut être utile pour une budgétisation précoce, mais la rentabilité dépend de la nécessité pour les équipes d'imprimer des pièces une fois, de parcourir plusieurs révisions ou de passer à une production en faible volume. Pour les flux de travail de conception assistée par ordinateur, gardez le modèle numérique, les notes de dessin et le fichier d'impression ensemble ; cela permet aux équipes de tester plus facilement l'ajustement, le fonctionnement et l'inspection à partir de la même révision plutôt que de matériaux différents ou de révisions incompatibles.

Lorsque votre prototype comprend des alésages serrés, des sièges de tourillon, des joints ou des interfaces coulissantes reproductibles, planifiez l'usinage du matériel, des inserts, de l'alésage, du taraudage ou du secondaire Fraisage CNC après impression. Lorsque la forme est en forme de tige ou de manchon, Tournage CNC peut répondre à la question du prototype plus rapidement que l'impression.

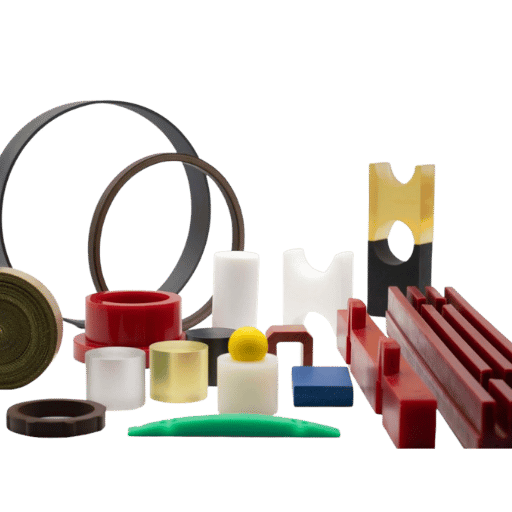

Matériaux prototypes : choix de plastique, de résine, de nylon et de métal

Recherche du NIST sur la pratique du design suggère que les sélections de fabrication additive devraient refléter la capacité du processus, les propriétés des matériaux, la qualité de la surface, la taille et les exigences de tolérance. C’est pourquoi la sélection doit être l’objectif du test en premier, le matériau en second.

Situation du prototype	Bonne matière première/procédé	Pourquoi ça va	Point de surveillance
Maquette de logement à faible coût	FDM PLA ou ABS	Vérification rapide de la forme avant la révision de la conception	Limites de résistance et de finition des couches
Essai fonctionnel d'encliquetage	SLS ou MJF PA12	Les poignées en nylon fléchissent mieux que de nombreuses résines cassantes	Le dégagement et la fatigue nécessitent encore des cycles d'essai
Contrôle transparent du débit ou du trajet lumineux	Résine SLA claire	Accès visuel aux fonctionnalités internes	Le polissage et l'étanchéité peuvent changer de dimensions
Contrôle plastique à haute chaleur	Résine haute température, chemin PEEK ou usinée PEEK	Mieux adapté aux études d’exposition à la chaleur	Le comportement imprimé et usiné peut différer
Boîtier électronique	Nylon FDM ABS, SLA ou MJF	Idéal pour le dégagement des planches, les boutons, les bossages et les côtes	Résistance du filetage et cycles répétés de vis
Concept de luminaire ou de gabarit	FDM, MJF, ou plastique usiné	Preuve rapide de la géométrie du localisateur et de la pince	Les faces d'usure peuvent nécessiter des inserts métalliques
Concept de métal léger	Impression 3 D en métal ou usinage titane	Bon pour la géométrie complexe ou les idées de force à poids	Inspection, traitement thermique et cicatrices de support
Démo investisseur visuel	SLA, PolyJet, FDM peint ou moulage à l'uréthane	L'apparence compte plus que la durée de vie en fatigue	Ne pas réutiliser comme échantillon final de test d'ingénierie
Contrôle du matériel de production	CNC à partir de résine finale, de métal ou d'essai moulé	Comportement mécanique plus proche de l’utilisation finale	L'impression 3 D n'est peut-être plus le processus principal

La sélection du matériau doit également être guidée par des contraintes d'approvisionnement Les concepts physiques rugueux peuvent n'avoir besoin que d'un simple plastique imprimé Les conceptions proches de la chaleur, du solvant, de l'assemblage répété ou de la charge peuvent nécessiter une voie d'usinage secondaire avec acrylique usiné, : ABS, nylon, PEEK, aluminium, acier inoxydable ou autre métal après le premier prototype en plastique.

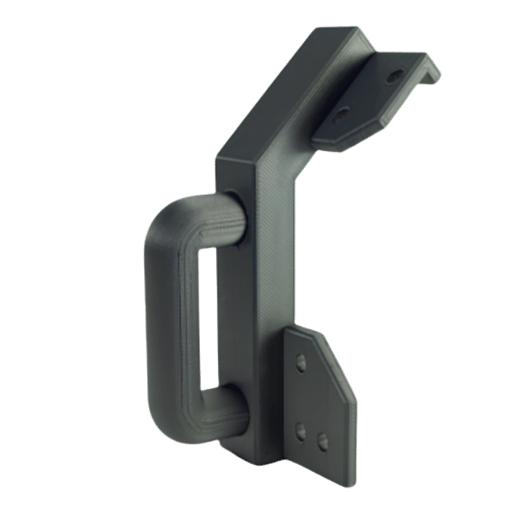

Planification des coûts, des délais et des quantités pour les prototypes imprimés en 3D

Le coût du prototype dépend rarement du choix du matériau, mais du volume de construction, de l'utilisation de la machine, de la finition requise, de la quantité requise, des contraintes de temps et de la capacité d'un premier fichier CAO à être correct.

Lecreator répertorie les points de départ sur sa page de service d'impression 3 D pour l'impression FDM, SLA, SLS, MJF, métal et grand format, mais ces chiffres doivent être lus comme des points de départ de devis, pas des prix standard Les boîtiers minces peuvent avoir la même boîte englobante que les supports épais mais prennent deux fois plus de temps machine.

Conducteur de coûts	Que faire parvenir avec le RFQ	Pourquoi il change le devis
Enveloppe partielle	Limites de longueur, de largeur, de hauteur et d'orientation	Les grandes pièces peuvent nécessiter des constructions ou une segmentation plus longues
Épaisseur de paroi	Murs, nervures, bossages et caractéristiques de pression minimum	Les murs fins échouent ; les murs épais augmentent le temps d’impression et les risques
Finition de surface	Tel qu'imprimé, poncé, peint, lissé à la vapeur ou plaqué	La finition ajoute du travail et peut changer de dimension
Quantité	1, 5, 20, 50, 500 ou objectif du lot pilote	L'imbrication par lots facilite certains processus mais pas toutes les géométries
Inspection	Dimensions critiques, données et limites de réussite/échec	Le temps d'inspection peut dépasser le temps d'impression sur les petites pièces critiques
Échéance	Date de démonstration standard, express ou fixe	Le travail précipité peut nécessiter une priorité de machine et une finition plus simple

Si vous avez besoin d'un prototype cette semaine, il est payant de clarifier la portée avant de demander un devis à Lecreator Envoyez le fichier CAO, un dessin si vous avez besoin de tolérances serrées, le nombre d'unités, le matériau préféré, l'utilisation finale qu'il aura, les exigences de finition éventuelles, et une note disant exactement ce qui ne peut pas bouger dans la conception.

Règles de CAO, de préparation de fichiers et de tolérance avant de télécharger

De nombreux travaux échoués de prototype d'impression 3 D sont arrêtés avant la construction Peut-être que le modèle n'est pas une variété, peut-être que le fichier n'a pas d'unités, peut-être que les fonctionnalités fines sont en dessous des limites du processus, ou peut-être que l'équipe envoie simplement un STL au lieu d'un STEP pour l'examen de la conception.

Le guide des formats de fichiers de Lecreator sépare STL, STEP, 3 MF et OBJ par type de géométrie, données de couleur, données unitaires, géométrie modifiable et utilisation courante dans l'industrie. Cela est important car un fichier maillé peut être imprimable mais pas utile pour la discussion sur la tolérance.

Télécharger vérifier	Preuve préférée	Pourquoi ça compte
Unités	STEP, 3 MF, ou note de dessin en mm/pouce	Une erreur d'échelle 25,4 x peut ruiner un travail précipité
Maille étanche	STL réparé ou 3 MF	Les bords ouverts et les auto-intersections peuvent bloquer le tranchage
Autorisation d'accouplement	Fichier d'assemblage et écart cible	Le guide du créateur note un dégagement de 0,2 à 0,3 mm comme point de départ pratique pour les pièces d'accouplement
Allocation trou	Appels de trous et autorisation post-perçage	Les trous imprimés peuvent fermer, ovaliser ou montrer les bords des marches d'escalier
Visages critiques	Dessin avec des datums et des notes de surface	Les faces critiques peuvent nécessiter un usinage, un ponçage ou une orientation différente
Caractéristiques threadées	Insérer, appuyer ou imprimer-thread instruction	L'utilisation répétée de fixations nécessite souvent des inserts ou des filetages usinés
Construire l'orientation	Direction de charge préférée et faces cosmétiques	L'orientation affecte la résistance des couches, la finition et les cicatrices de support
Substitut matériel	Cible matérielle finale et remplacement autorisé	Un échantillon de résine peut approuver la forme mais pas le comportement mécanique final
Contrôle de révision	Numéro de pièce, révision et date	Les itérations rapides deviennent risquées lorsque les fichiers sont renommés de manière vague

Prototype Journal des preuves de projet : numéros à envoyer avec le fichier CAO

Les valeurs ci-dessous ne sont pas des promesses que chaque processus d'impression 3 D peut tenir Ils sont les champs de base du projet qu'une équipe d'ingénierie devrait remplacer par ses propres données de dessin avant l'examen des devis.

Champ de preuve du projet	Valeur d'exemple à enregistrer	Risque de production qu'il contrôle
Ligne de base de clairance d'accouplement	écart de démarrage de 0,2 mm à 0,3 mm	Empêche la réinitialisation d'un calendrier de projet par une refonte évitable de l'assemblage.
Baseline de petite fonctionnalité	nervure de 1 mm, paroi de 2 mm ou bossage de 5 mm sur le dessin	Empêche le premier projet prototype d'approuver des fonctionnalités qui ne peuvent pas être inspectées.
Trou et alésage de base	Pilote de 3 mm, jeu de vis de 5 mm ou alésage de roulement de 10 mm	Réduit le taux de reprise lorsque des fonctionnalités percées, alésées ou taraudées sont requises.
Base de base du stock d'usinage	Stock de 0,5 mm à 1 mm sur une face de référence ou d'étanchéité	Protège le résultat de la production lorsque les surfaces imprimées doivent devenir des faces mesurées.
Base d'inspection	Limite de 0,05 mm, 0,1 mm ou 0,2 mm sur une caractéristique critique	Précise si le projet prototype a besoin d'une mesure, et pas seulement d'une approbation visuelle.
Base d'enveloppe	Enveloppe de pièce maximale de 100 mm, 300 mm ou 500 mm	Empêche les décisions tardives de division, de liaison ou de montage qui ralentissent le débit.
Base de charge du laboratoire	10 kg, 25 kg ou 50 kg de charge d'essai	Empêche une équipe de projet de traiter un modèle visuel comme une étude de cas porteuse.
Base de chaleur et électronique	note d'exploitation 60 C, 80 C, 120 C, 12 V, 24 V, 1 A, 5 A ou 10 W	Relie le choix du matériau à l'environnement de déploiement réel, et pas seulement à la forme CAO.
Terminer et planifier la ligne de base	repère de couche de 0,1 mm, abattement de ponçage de 0,2 mm, besoin de devis de 24 heures, besoin de construction de 48 heures ou date de démonstration de 72 heures	Montre si le calendrier du projet favorise l'impression, l'usinage ou une finition plus simple.
Base de référence de planification des versions	Pilote d'un mois, examen de l'outillage de 3 mois ou résultat de production de 12 mois	Sépare un projet prototype unique d'un résultat de production réel.

Si vous avez besoin de précision, demandez si le fournisseur recommande d'imprimer près du filet et de finir certaines caractéristiques en usinant Le guide de Lecreator note que certaines dimensions critiques peuvent nécessiter un usinage ultérieur, ce qui est un meilleur plan que de s'attendre à ce que chaque surface imprimée se comporte comme une donnée usinée.

Quand passer de l'impression 3 D à l'usinage CNC ou au moulage par injection

Une fois qu'une conception est stable, un prototype d'impression 3 D ne doit pas être utilisé à chaque fois à l'avenir Les prototypes ultérieurs auront probablement besoin d'un matériau final, d'une finition de surface améliorée, d'une inspection et d'une mesure plus serrées, ou d'une consistance aussi bonne que les pièces moulées par injection.

Lorsqu'un prototype d'impression 3 D n'a plus de sens, avancez vers Usinage CNC si la prochaine itération aura besoin de données précises, de métaux filetés, de faces d'étanchéité lisses, d'alésages de roulement, d'une réponse prévisible en alliage ou en résine, ou d'un rapport d'inspection lié au dessin Passez au moulage par injection ou à l'outillage de pont si votre objectif implique une texture moulée, des charnières vivantes, des lignes de séparation, des marques d'éjection, un vestige de porte, un retrait ou un coût de pièce au volume.

En fait, la tôle devrait faire partie de votre plan s'il s'avère que la pièce est en réalité un boîtier, un support, un châssis ou un panneau. Dans ce scénario, un modèle imprimé peut vérifier l'aménagement de l'espace, mais le prochain prototype technique appartient probablement fabrication de tôle.

Signal déclencheur	Restez avec l'impression 3 D si...	Éloignez-vous si...
Le design change quotidiennement	L'équipe d'ingénierie a besoin d'un retour physique après chaque révision	La révision est verrouillée et seul le risque de production subsiste
La quantité dépasse la taille du pilote	La géométrie est complexe et l'impression par lots a encore du sens	Le coût unitaire dépend de la durée du cycle d'outillage ou d'usinage
La tolérance devient le test	Une coupe ample suffit pour la scène	Les données, les alésages et les faces d'étanchéité entraînent l'acceptation
Le comportement matériel compte	Le substitut imprimé est accepté pour l'apprentissage	Le comportement final de la résine, de l'alliage, de la fatigue, de la chaleur ou du produit chimique est à l'essai
L'apparence est critique	Prototype peint ou poncé suffit	Les lignes moulées de texture, de brillance et de séparation doivent être signalées

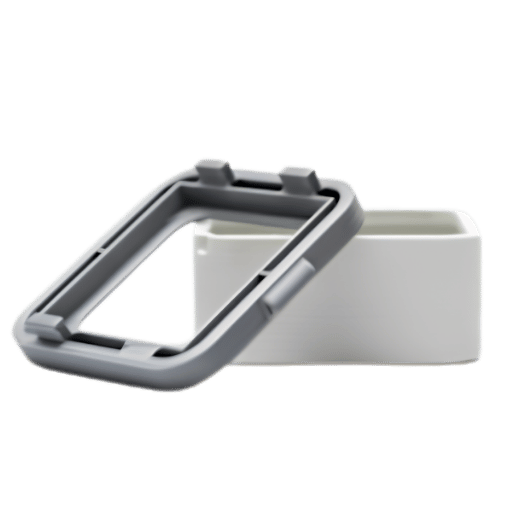

Carte de préparation du prototype à la production à 6 portes

Quelles que soient les décisions basées sur la forme et l'ajustement, la carte de préparation du prototype à la production à 6 portes fournit un guide simple pour dire si une pièce imprimée doit rester additive, passer à l'usinage CNC ou terminer la progression vers l'outillage. Chaque porte reste sous le contrôle simple du propriétaire et avec une règle de réussite/échec oui/non.

Porte	Question	Passez des preuves	Prochain processus probable
Porte 1 : Formulaire	La forme physique correspond-elle à l’intention du design ?	Signalisation des parties prenantes sur la taille, l'accès et la disposition visuelle	FDM, SLA ou PolyJet
Porte 2 : Ajustement	Les pièces d'accouplement s'assemblent-elles sans force ni hochet ?	Dégagements mesurés et notes de montage	SLS, MJF, ou plastique usiné
Porte 3 : Fonction	Survit-il au cycle d'essai prévu ?	Résultat du test de charge, de cycle, de chaleur ou de fluide	Impression en nylon, plastique usiné ou métal
Porte 4 : Finition	La surface répond-elle à l'attente de l'utilisateur ?	Approbation de photo, cible de rugosité ou échantillon de finition	SLA, impression peinte, pièce usinée ou essai moulé
Porte 5 : Inspectez	Les dimensions critiques peuvent-elles être mesurées et répétées ?	Dessin, plan de référence et rapport d'inspection	CNC, pièce hybride imprimée plus usinée, ou luminaire
Porte 6 : Échelle	Le processus a-t-il encore du sens à la quantité suivante ?	Chemin chiffré pour 10, 100, 500 et volume de production	Impression par lots, CNC, outillage de pont, ou moulage par injection

Utilisez cette carte avant de demander un deuxième ou un troisième prototype L'utilisation de la carte permet de maintenir rapidement plusieurs itérations sur la bonne voie Les fournisseurs ont suffisamment de détails pour recommander le bon itinéraire plutôt que de simplement fournir le prix du processus nommé dans la ligne d'objet du courrier électronique.

Perspectives de l'industrie : des modèles conceptuels à la validation fonctionnelle

Le prototypage ne se limite plus aux seuls modèles conceptuels fabriqués de manière additive. Comité F42 de l'ASTM sur les technologies de fabrication additive a été créé en 2009 et compte plus de 743 membres avec huit sous-comités techniques C'est important, car les équipes de prototypes font maintenant appel à des pièces imprimées pour des preuves techniques plus formelles.

Les travaux sur les normes se poursuivent. America Makes et la feuille de route AMSC de l'ANSI recensé 141 lacunes en matière de normalisation de la fabrication additive Parmi celles-ci, 54 sont des lacunes hautement prioritaires et 91 nécessitent des recherches et des développements supplémentaires avant la normalisation avant de pouvoir envisager la normalisation Le message de l'acheteur est simple : soyez explicite sur les points de preuve de conception, et soyez prudent quant à l'acceptation d'un résultat d'impression comme données universelles.

Pour le public cible de Lecreator, cela indique un chemin hybride pratique. Utiliser Service d'impression 3D pour la vitesse, la forme et la fonction précoce Utilisez l'usinage CNC lorsque les dimensions, les matériaux ou l'inspection doivent être plus proches de la fabrication finale Utilisez l'outillage de moulage ou de pont lorsque le volume, le comportement moulé et l'économie de l'unité deviennent la question principale.

Liste de contrôle RFQ prototype

fichier CAO : STEP plus STL ou 3 MF lorsque cela est possible.
Dessin : diamètre critique, référence de référence, fil ou référence d'inspection.
Cible matérielle : matériau final, substitut acceptable et objectif du test.
Quantité : quantités de prototypes maintenant, pilotes ensuite, estimations de volume futures plus tard.
Finition : telle qu'imprimée, poncée, peinte, claire, lisse ou post-usinée.
Fonction : un contrôle de forme, un contrôle d'ajustement, un test de charge, un test thermique, un test fluidique ou une démo client.
Timing : date de livraison idéale et dernière date de livraison utile.

Lorsque ces paramètres sont définis, envoyez le fichier via Page de contact de Lecreator ou le chemin de citation de prototypage rapide.

FAQ

Pouvez-vous imprimer en 3 D un prototype ?

Oui. Une imprimante 3 D peut produire un prototype qui suit visuellement le modèle CAO, généralement à partir de données STL, STEP, 3 MF ou OBJ. Avant l'impression, l'équipe doit définir l'objectif du test : forme, ajustement, fonction, apparence ou planification de la production. Sans cet objectif, la pièce peut sembler réussie tout en répondant à la mauvaise question d'ingénierie.

Combien coûte l'impression 3 D d'un prototype ?

Le prix dépend du volume, de la taille, de la finition, du traitement, du matériel et du temps d'attente Envoyez le fichier CAO et l'utilisation de l'objectif pour obtenir une estimation des coûts pertinente.

Quelle technologie d'impression 3 D est la meilleure pour les prototypes fonctionnels ?

Pour un prototype fonctionnel en plastique unique ou à faible volume, le SLS ou le MJF en nylon est souvent un point de départ judicieux Le FDM peut fonctionner pour les premiers supports et accessoires, tandis que le SLA convient aux échantillons d'apparence détaillés L'impression 3 D en métal s'adapte à une forme métallique complexe lorsque les critères d'inspection, le post-usinage et le post-traitement font partie du plan Confirmez la charge d'essai, la position de construction et l'usinage ultérieur avant l'utilisation finale de la production pour les pièces porteuses.

Quel format de fichier est nécessaire pour l'impression 3 D ?

STL est la norme ouverte pour la fidélité d'impression maillée. STEP est une norme d'ingénierie capable de transporter des informations sur un modèle solide tout en fournissant à l'examinateur technique les informations de précision dont il a besoin. 3MF est un format de fichier compatible avec la fabrication additive qui peut inclure le contexte des données de construction et des unités de pièces.

Quand un prototype doit-il passer de l'impression 3 D à l'usinage CNC ?

Procédez à l'usinage CNC lorsque le test du prototype implique des mesures de circonférence critiques ou restrictives, la qualité de la surface d'étanchéité, le comportement final des plastiques ou métaux durs, les fils productifs ou l'inspection analytique Le modèle fabriqué de manière additive peut toujours équilibrer l'équipe de conception, mais le lot suivant peut devoir être aidé par des caractéristiques usinées. Ceci est assez normal pour le placement critique des trous, le coussin de roulement, les filetages taraudés, l'atterrissage coulissant et les conditions de sol du joint d'étanchéité ; souvent, rechercher quelques dixièmes de millimètre est la métrique de visualisation critique et éviter à la fois l'échec de l'impression et la désapprobation de l'ingénieur.

L'impression 3 D peut-elle remplacer le moulage par injection pour une validation précoce ?

Les ajouts de pièces imprimées peuvent être utilisés pour éviter la création initiale d'outils ; ils ne peuvent pas correspondre à la qualité moulée, au retrait, à la position de la porte ou au taux de production, car chaque pièce construite coûte le même prix.

Comment les équipes d'ingénieurs doivent-elles éviter les problèmes de tolérance dans les prototypes imprimés ?

Établissez l'espace d'accouplement, affichez les données critiques, signalez les caractéristiques post-usinées et fournissez le contexte d'assemblage. Pour les ajustements instantanés, les trous traversants, les bossages et les caractéristiques coulissantes, laissez de la place aux itérations car les emplacements de données imprimés peuvent changer avec l'orientation, le matériau et le post-traitement.
