Fresagem CNC de 3 eixos vs 5 eixos: um guia de comparação completo

Atualizado em março de 2026 · 10 min de leitura

Como uma máquina de eixo opera: comparando 3-Eixo a 5-Eixo

Selecionar a máquina de eixo certa para sua peça (3 ou 5) é uma de suas decisões de fabricação mais importantes A escolha errada da máquina pode significar pagar pela capacidade que você não precisa ou forçou várias configurações que desgastam as tolerâncias e aumentam o tempo de ciclo Esta comparação explica a diferença de como cada máquina opera, em que custo de peça o cruzamento entre os dois e como a geometria da sua peça dita qual é o certo para você.

Conteúdo mostrar

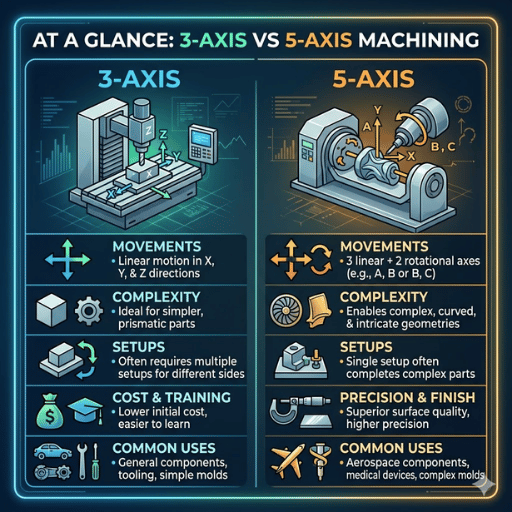

Em resumo: 3 eixos vs 5 eixos

Critérios	Fresagem CNC de 3 eixos	Fresagem CNC de 5 eixos
Eixos de movimento	X, Y, Z (três eixos lineares)	X, Y, Z + dois eixos rotacionais (A/B ou B/C)
Capacidade de geometria	2.5 D e formas prismáticas	Geometrias complexas, curvas compostas, recortes
Configurações necessárias	2-6 por parte (reposição para cada face)	1-2 (configuração única para a maioria das peças)
Tolerância típica	±0,025 mm (±0,001 pol.)	±0,013 mm (±0,0005 pol.)
Acabamento superficial	0,8-1,6 µm Ra	0,4-0,8 µm Ra
Tempo de ciclo (peças complexas)	Mais longo (múltiplas configurações)	Mais curto (usinagem contínua)
Custo máquina	1TP4.000T50.000 TT$150.000	$50.000+
Tarifa horária da loja	$50 $85/h	$85 $15/h
Melhor para	Peças planas e em blocos; fresagem simples de alto volume	Superfícies esculpidas; peças aeroespaciais e médicas

A linha inferior: Uma máquina CNC de 3 eixos pode completar a maioria das operações de fresagem com menor custo Uma máquina CNC de 5 eixos será a escolha certa quando a geometria da sua peça exigir acesso à ferramenta de vários ângulos ou se evitar várias configurações reduzir o custo por peça abaixo do que um eixo 3 pode fornecer.

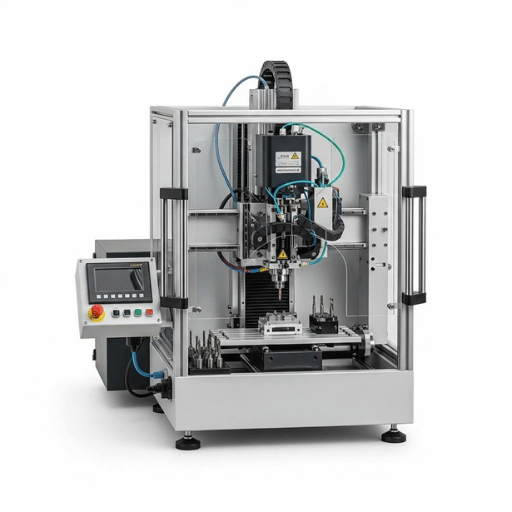

Como funciona a fresagem CNC de 3 eixos

Uma máquina CNC de 3 eixos move a ferramenta de corte (ou a mesa da peça) ao longo de três eixos lineares: X (esquerda-direita), Y (frente-trás) e Z (para cima-para baixo).A peça é fixada mecanicamente à mesa e a ferramenta de corte é movida nos três eixos para cortar metal.

Operações típicas de 3 eixos

Fresagem facial – uma superfície superior
Embolsar 0 material de remoção de cavidades fechadas
Contornando 1000, seguindo um perfil de aproximação planar ou planar no plano X-Y
Perfuração e rosqueamento 'fabricação ao longo do eixo Z
Corte de ranhuras retas ou curvas no plano XY da peça

A maior limitação do eixo CNC da máquina 3 é que a ferramenta sempre se aproxima da peça de trabalho de um lado 3 características geralmente de cima Quaisquer lados ou parte inferior da peça, ou peças com ângulos compostos, exigem que a peça de trabalho seja desenfixada, reorientada, re-gravada e execute novamente Toda reposicionamento adiciona erro de registro e aumenta o tempo de ciclo.

Se o seu pr pr & enclos & enclos, suportes, placas e caixas com características que podem ser cortadas a partir do topo 3 eixo CNC moinho é a opção de menor custo.

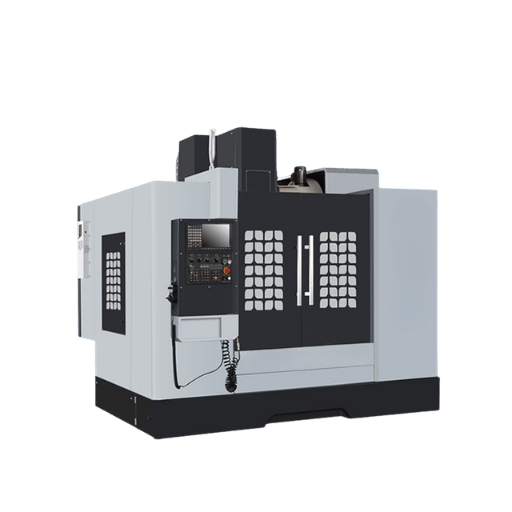

Como funciona a fresagem CNC de 5 eixos

Um moinho CNC de 5 eixos adiciona um par de eixos rotacionais aos três eixos lineares Os eixos rotacionais giram a peça de trabalho (configuração do acessório da mesa de mesa), a cabeça do fuso (configuração do acessório da cabeça-cabeça) ou ambos (cabeça-mesa), permitindo que o cortador se aproxime da peça de trabalho de qualquer ângulo.

3+2 Eixos (Posicionais) vs. Simultâneo 5 Eixos

Nem todos os 5 eixos são iguais Conhecer as diferenças entre a usinagem posicional 3+2 e a usinagem simultânea completa de 5 eixos impedirá que você pague por recursos que não precisa.

Usinagem posicional 3+2: O moinho de 5 eixos trava os dois eixos rotacionais em uma posição predeterminada e depois fresa usando os 3 eixos lineares. A cabeça de 5 eixos reposiciona entre as operações Este é um método comum de usinagem de superfícies planas angulares, como corpos de válvulas ou suportes aeroespaciais com furos de parafuso angulares.

Usinagem simultânea de 5 eixos: Todos os 5 eixos simultaneamente sob controle do programa CNC A ferramenta de corte mantém um contato contínuo e consistente com uma superfície complexa de 3 dimensões As pás do impulsor, as pás da turbina e as geometrias ortopédicas dos implantes tendem a ser componentes típicos que exigem essa capacidade O acabamento superficial em formas complexas é melhor usando a abordagem simultânea de 5 eixos, uma vez que a ferramenta de corte pode ser inclinada para uma carga consistente de cavacos e para evitar os pontos planos que os moinhos de extremidade esférica deixam em curvas complexas.

O CNC de 5 eixos é fundamentalmente a única máquina onde cada face de uma peça de trabalho pode ser acessada em um acessório Quanto menos acessórios houver, menor será o acúmulo de erros, mais precisos serão os limites dos recursos associados e mais rápido será o tempo geral de usinagem - especialmente com peças que em uma máquina de três eixos precisariam de 4 ou 5 reposicionamentos.

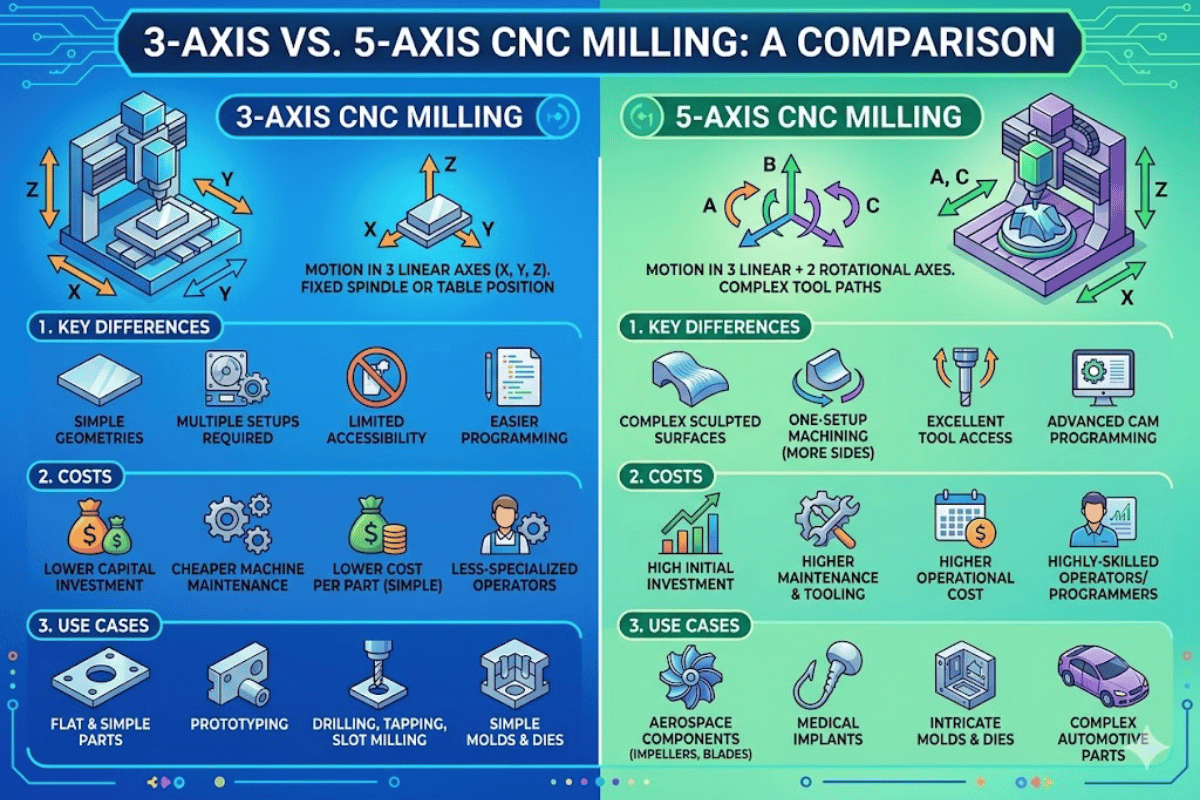

Principais diferenças: comparação detalhada

Os critérios importantes na escolha do tipo certo de máquina para qualquer projeto são ampliados pela tabela a seguir que oferece mais 15 pontos necessários.

Critérios	Fresagem CNC de 3 eixos	Fresagem CNC de 5 eixos
Eixos de movimento	3 eixos lineares (X, Y, Z)	3 eixos lineares + 2 eixos rotacionais
Complexidade geometria	Prismático 2.5 D; limitado a uma direção de aproximação da ferramenta por configuração	Geometrias complexas 3 D completas, curvas compostas, superfícies esculpidas
Número de configurações	2-6 (deve reposicionar para cada face)	1-2 (a configuração única cobre a maioria ou todas as faces)
Tolerância (geral)	±0,025mm	±0,013mm
Tolerância (recursos de configuração cruzada)	±0,05 mm (cada reposicionamento adiciona erro)	±0,013 mm (usinado em uma configuração)
Acabamento superficial	0,8-1,6 µm Ra	0,4-0,8 µm Ra (ângulo de inclinação otimizado da ferramenta)
Capacidade de corte inferior	Requer ferramentas especiais (cortadores de pirulito) ou EDM	Acesso direto à ferramenta através da rotação do eixo
Capacidade de parede fina	Configurações limitadas de risco de deflexão	A configuração superior reduz o estresse de re-amplificação
Tempo de ciclo (peças simples)	Inferior (sem eixo rotativo acima)	Comparável ou um pouco mais longo
Tempo de ciclo (peças complexas)	Mais longo (múltiplas configurações, reposicionamento)	30-601TP3 T mais curto (usinagem contínua)
Complexidade de programação	CAM 2.5D direto	CAM avançado de 5 eixos (verificação de colisão necessária)
Nível de habilidade do operador	Intermediário	Avançado
Pegada da máquina	Menor	Maior (tabela rotativa ou munhão adiciona tamanho)
Custo de fixação	Vários acessórios por peça (um por configuração)	Único dispositivo bonde, mas pode precisar o torno especializado de 5 eixos ou a lápide
Resíduos materiais	Padrão	Potencialmente mais baixo (ângulos de aproximação quase em forma líquida reduzem o estoque)
Ajuste do volume de produção	Peças simples de alto volume	Peças complexas de baixo a médio volume; prototipagem

Dica: Se uma peça requer mais de três configurações em uma máquina de 3 eixos, execute uma comparação de custos com 5 eixos A taxa horária mais alta é frequentemente compensada pelo tempo economizado na eliminação de reposições e na reindicação de dados.

Comparação de custos

Aquisição de máquinas

Uma nova máquina CNC de 3 eixos custa entre $50.000 e $150.000, dependendo do tamanho da mesa, velocidade do fuso e marca CNC. Uma máquina CNC de 5 eixos que custa cerca de $200.000 a $500.000 comparável está disponível, dependendo do mercado, para máquinas de alta precisão com eixos rotativos de acionamento direto e motores lineares Este diferencial de custo de compra inicial é a única razão principal pelas quais as taxas horárias da loja de 5 eixos são mais altas, a loja tem que reembolsar o investimento.

Taxa horária

As taxas médias da loja da indústria para a fresagem de 3 eixos são $50-$85 pela hora A fresagem CNC de cinco eixos é geralmente faturada em $85-$150 pela hora A escala é menos em mercados mais competitivos e aumenta significativamente para o trabalho especializado aeroespacial ou médico.

Crossover de custo por parte

O crossover de custo por peça é o ponto em que, para a mesma peça, a fresagem de 5 eixos custa menos de 3 eixos Assim:

A remoção de 2 a 4 configurações equivale a meio segundo em tempo de ciclo, o que pode compensar o prêmio da taxa.
O FF é diminuído pelo trabalho devido ao menor custo de fixação (1 jogo em oposição a 3 ou 4)
Menos intervenções manuais melhoram o rendimento em recursos de tolerância apertada
A taxa de sucata cai porque a usinagem de configuração única reduz o erro humano

Para peças com formas mais complexas que geralmente tomam quatro ou mais configurações em uma máquina de 3 eixos, a fresagem de 5 eixos às vezes não é mais cara por peça, mesmo quando se usa uma taxa horária mais alta Olhando para placas planas e colchetes simples, a figura é clara, 3 eixos é definitivamente mais barato.

Custos de programação e caminho de ferramentas

A programação CAM do trabalho de 5 eixos é significativamente mais longa e exige software especializado (a compra de licenças para módulos completos de caminho de ferramenta de 5 eixos geralmente adiciona $5,000-$15,000 ao preço do pacote CAM).A programação de uma nova parte de 5 eixos pode levar de duas a quatro vezes mais do que a programação de uma parte semelhante de 3 eixos. esse custo inicial tem o maior impacto em protótipos pontuais e reduz para execuções em maior quantidade.

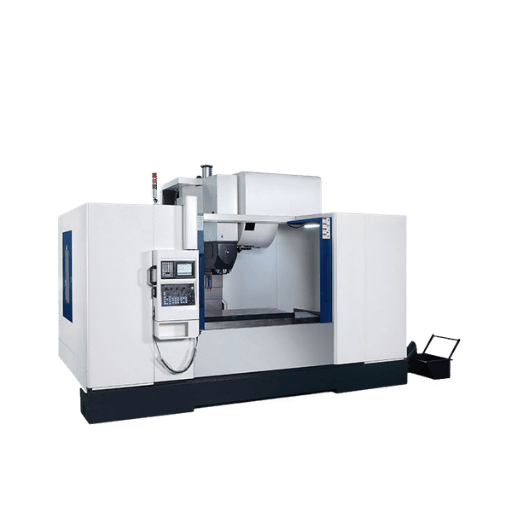

Quando escolher 3 eixos vs 5 eixos

Escolha Fresagem CNC de 3 Eixos Quando:

A geometria da peça é do tipo prismático (faces planas, bolsos, ranhuras e furos abertos em uma ou duas direções)
Pode ser totalmente usinado na face superior sem reposicionamento.
Alto volume de produção e a peça é geometricamente simples.
O orçamento é muito apertado e a tolerância necessária é de 0,025 mm ou mais.
Os equipamentos existentes e a experiência em programação da loja são baseados em 3 eixos

Escolha Fresagem CNC de 5 Eixos Quando:

A peça possui superfícies esculpidas, curvas compostas ou características recortadas
Tolerâncias apertadas (±0,013 mm ou mais apertadas) abrangem recursos em múltiplas faces
A peça atualmente requer quatro ou mais configurações em uma máquina de 3 eixos
Requisitos de acabamento superficial abaixo de 0,8 µm Ra exigem controle de ângulo de ferramenta otimizado
A aplicação é aeroespacial, médico, ou turbomáquinas, onde geometrias complexas são padrão

Considere 3+2 como meio termo: Se suas peças têm características planas angulares (portas, saliências em ângulos compostos), mas nenhuma superfície esculpida verdadeira, usinagem posicional 3+2 em a Máquina 5 eixos dá-lhe acesso multi-face sem o custo e complexidade da programação completa simultânea de 5 eixos Muitas lojas usam 3 + 2 para 70-801TP3 T de seu trabalho de 5 eixos.

Perguntas frequentes

O que significa fresagem de“ de eixo ”3+2?

A fresagem de 3+2 eixos (também chamada de eixo 5 posicional) usa uma máquina CNC de 5 eixos, mas trava os dois eixos rotacionais em um ângulo fixo antes de cortar com os três eixos lineares A máquina reposiciona os eixos rotacionais entre as operações, em vez de mover todos os cinco eixos simultaneamente Esta abordagem lida com características angulares e recortes sem programação completa simultânea de 5 eixos.

A fresagem CNC de 5 eixos é sempre mais cara?

Nem sempre.Embora a taxa horária da máquina para uma máquina CNC de 5 eixos geralmente seja maior, ela pode resultar em um custo geral de peça mais baixo para formas complexas, eliminando a necessidade de múltiplas configurações, menos fixação e um tempo de ciclo mais curto. A fresagem de 3 eixos ainda é a escolha geral de custo mais baixo para peças simples e prismáticas.

Uma máquina de 3 eixos pode cortar ângulos?

Um moinho CNC de 3 eixos pode produzir superfícies angulares, mas não inclinar a ferramenta em relação à peça de trabalho sem um acessório inclinado ou caminhos de ferramentas programados por moinhos de extremidade esférica. Geralmente pode produzir recursos que exigem acesso à ferramenta de mais de uma direção, mas precisará reposicionar a peça manualmente para fazê-lo, o que aumentará o tempo de configuração e tirará a peça da tolerância.

Quais indústrias exigem usinagem CNC de 5 eixos?

As principais indústrias que exibem uso de usinagem CNC de 5 eixos são: Aeroespacial, dispositivos médicos, energia (componentes de turbina), automotiva (peças complexas de motor e transmissão) e fabricação de moldes e matrizes Essas indústrias produzem peças que requerem superfícies 3-D complexas para aerodinâmica ou propriedades de tração ideais que são melhor produzidas com corte simultâneo de vários eixos.

Como decido entre 3 eixos e 5 eixos para o meu projeto?

Avalie a peça primeiro: se ela pode ser usinada em um moinho de 3 eixos sem reposicionamento, então faça com um moinho de 3 eixos Se ela tiver características comerciais, como ângulos complexos, contornos ou cortes inferiores, então a usinagem de 5 eixos dará melhores resultados em menos tempo O volume também leva em: para o maior volume, peças simples, uma máquina de 3 eixos deve minimizar o custo por peça, para as peças complexas de maior valor, então o menor tempo de configuração para 5 eixos a faz se pagar.

Principais conclusões: A fresagem CNC de 3 eixos lida com a maioria das peças prismáticas a um custo menor, enquanto a fresagem CNC de 5 eixos desbloqueia geometrias complexas em menos configurações com tolerâncias mais apertadas Sua geometria de peça e volume de produção determinam qual é o melhor ajuste 3+2 posição usinagem oferece um meio prático para muitas aplicações.
