PEEK vs Metal: un confronto basato sui dati per applicazioni ingegneristiche

Scegliere se andare con peek vs metallo non è una delle scelte di materiali più importanti nell'ingegneria di precisione - se sbagli ci hai chiamato due volte: una volta per pagare la parte, di nuovo per pagare il guasto PEEK (polietereterchetone) non è una sostituzione onnipresente del metallo È fino a 84 % più leggero dell'acciaio inossidabile, resiste alla maggior parte dei comuni prodotti chimici industriali senza trattamento superficiale e ha un isolamento elettrico integrato che nessun metallo può offrire Inoltre tende a costare 2030× per chilo in più dell'alluminio, e non può offrire la stessa resistenza alla trazione grezza al titanio Questo manuale confronta le figure lato per densità, resistenza, temperatura, costo della macchinabilità-in modo da poter passare al PEEK quando può essere giustificato, mantenere il metallo quando non può non può.

Cos'è il PEEK? Un primer rapido per materiali

peek-polietereterchetone-è un termoplastico semicristallino, che si trova all'apice della gerarchia dei polimeri ad alte prestazioni insieme a PEI (polieterimmide), PPS (polifenilene solfuro) e PAI (poliammide-immide) Sviluppato originariamente da ICI dal 1978-che brevetta prima in Europa, poi negli Stati Uniti sotto il marchio Victrex PEEK-il chimico lo stava utilizzando in applicazioni di isolamento dei fili aerospaziali dove la riduzione del peso, l'evitamento delle fiamme e la resilienza chimica erano fondamentali Da allora il polietere etere chetone è penetrato in ogni principale settore medico, petrolifero e del gas, semiconduttore e automobilistico-perché la sua combinazione di proprietà ad alte prestazioni è veramente difficile da replicare.

Ciò che fa capolino è la sua spina dorsale polimerica Gli elementi etere-etere-chetone ripetuti creano un rigido gruppo ad anello aromatico che non si ammorbidisce con l'aumentare della temperatura La temperatura di transizione vetrosa (Tg) si attesta attualmente a 143 °C, con punto di fusione a 343 °C entrambi molto più alti delle plastiche ingegneristiche come il nylon o l'acetale La densità rimane a 1,30 g/cm, circa la metà di quella dell'alluminio e un sesto di quella dell'acciaio.

peek è un materiale termoplastico semicristallino ad alte prestazioni e appartiene a una classe completamente diversa da un materiale termoplastico tecnico. Ciò influisce sull'approvvigionamento, sull'estrusione e sulla lavorazione: è disponibile per la lavorazione CNC come materiale per aste, piastre e tubi; o per lo stampaggio a iniezione sotto forma di pellet. Il PEEK naturale senza riempimento ha una finitura ambrata traslucida. I gradi riempiti di fibra di carbonio (CF30, CF40) sono neri e molte volte più rigidi. Il vetro riempito (GF30) offre un equilibrio tra economia e rigidità. Invibio fornisce PEEK-OPTIMA di livello medico, che porta le certificazioni di biocompatibilità extra richieste dagli impianti.

Un articolo PMC sottoposto a revisione paritaria riassume che le proprietà meccaniche, la stabilità termica e il profilo di biocompatibilità di peek lo rendono il miglior polimero ad alte prestazioni per impianti portanti che richiedono radiolucenza Per un primer su come Le-creator lavora questo materiale alle tolleranze mediche, guarda la nostra sbirciatina Servizio di lavorazione CNC.

Punto chiave: pe-cristallino, termoplastico ad alte prestazioni, con punto di fusione 343C, 143C Tg, e densità 1,30 g/cm Non è un'ingegneria plastica è un polimero elevazione a questo livello, visvis la concorrenza, è un trionfo del design.

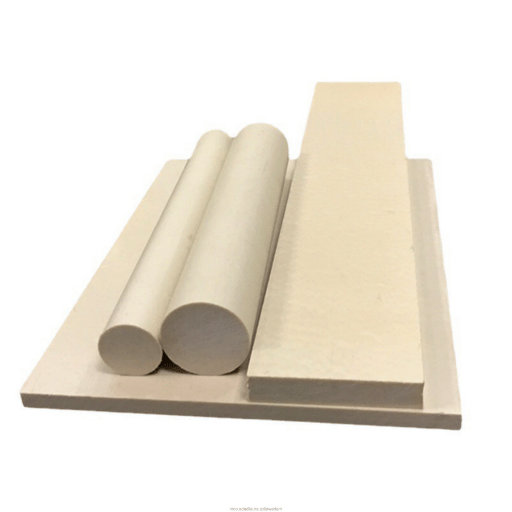

Proprietà meccaniche: rigidità e fatica

Quando i clienti chiedono se il PEEK può sostituire una parte metallica, la prima risposta è sempre meccanica; ha sufficiente resistenza alla trazione, rigidità, resistenza alla fatica? il PEEK non riempito, in termini di forza grezza, è dietro l'acciaio inossidabile o il titanio (è più vicino allo spettro della resistenza pura che in termini di forza assoluta) Offre - e il trucco è sapere dove guardare, qual è il profilo meccanico completo - un rapporto resistenza/peso potenza paragonabile all'acciaio inossidabile e avvicinamento al titanio in situazioni di carico moderato Non è possibile trovarlo solo dalla resistenza alla trazione di picco.

Il rapporto resistenza/peso è il caso in cui il PEEK diventa concreto Il PEEK non riempito, a 77 kN·m/kg, dà già il meglio all'acciaio inossidabile 316 a 63 kN·m/kg. PEEKCF30 rinforzato con carbonio, con resistenza alla trazione accelerata a circa 212 MPa e densità ancora solo di 1,44 g/cm, raggiunge 163 kN·m/kg solo per abbinare l'alluminio e spostare il titanio, nei casi in cui la potenza assoluta non è troppo schiacciante PEEK-CF30 aumenterà il modulo di flessione da 3,7 GPa a un campo da baseball 20 GPa; questo altera radicalmente anche i modelli di deflessione, nelle pareti sottili o nelle parti a sbalzo.

Un'altra area di resistenza che PEEK supporta è la durabilità a fatica Utilizzando ASTM D638, esamina le specifiche di fatica, PEEK conserva circa 60% della sua resistenza alla trazione statica a dieci cicli di carico Quindi nelle applicazioni con carichi che hanno ciclato tutte le giranti della pompa del tempo, le gabbie dei cuscinetti, le sedi delle valvole, le pompe a estremità fredda-resistenza a fatica significa più lunga durata del prodotto rispetto al suo numero di trazione statica prevedere.

Riepilogo principale: Incapace di abbinare in resistenza alla trazione grezza, vince in resistenza-a-peso vs acciaio inossidabile PEEK-CF30 raggiunge 212 MPa Tensio con 84% meno peso rispetto all'acciaio Adatto per elementi strutturali di carico moderato dove la massa o la corrosione non è banale.

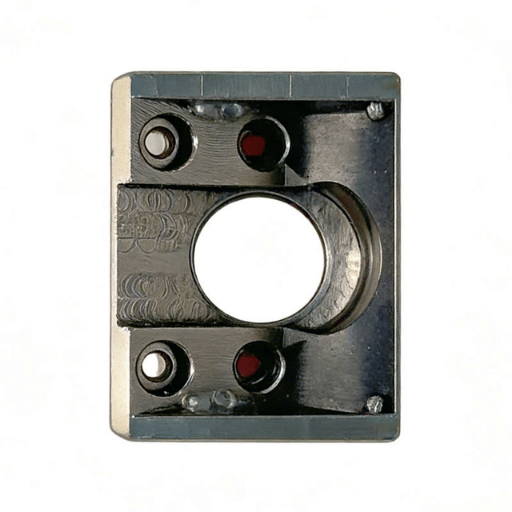

Riduzione del peso – Come il PEEK sostituisce il metallo con design critico per il peso

Il peso è di gran lunga la motivazione più comune citata dagli ingegneri che lasciano la piega metallica al PEEK. E i calcoli della densità sono banali. Con 1,30 g/cm, il PEEK è 6,15 volte più leggero di 8,00 g/cm Acciaio inossidabile 316, con conseguente riduzione del peso 84% a volume equivalente Rispetto a 2,70 g/cm di alluminio 6061-T6, il fattore è 2,08 (o 52%), e 3,41 con 4,43 g/cm di titanio Ti-6Al-4V (71%) Per qualsiasi mandato in cui la cavità del recipiente deve essere riempita, PEEK rimuove la massa dove i metalli non possono.

La comunità aerospaziale è stata uno dei primi leader nella definizione di questo rapporto quantitativo I rapporti sui programmi delle staffe interne dell'Airbus A350 combinavano risparmi di peso e costi 40% sugli usi dei compositi peek tra parentesi che sostituiscono gli assemblaggi in lega di alluminio, senza specifiche dannose di fuoco/fumo/tossicità. Questo non è PEEK che soppianta l'alluminio nelle capriate primarie della cellula; è PEEK che soppianta l'alluminio nell“”idraulica di diverse centinaia di staffe secondarie, clip e coperture dove i carichi sono moderati ma il numero di cavità aumenta.”

Automotive racconta una storia parallela I set di ingranaggi Victrex PEEK per smontare gli ingranaggi metallici nella trasmissione automobilistica mostrano una riduzione 50% del rumore, della vibrazione e della durezza (NVH), oltre al vantaggio in termini di peso (Victrex) Un modulo elastico inferiore (3,7-4. GPa) rende PEEK un ammortizzatore naturale migliore la sua capacità di assorbire l'energia di trasmissione dei metalli vibranti è la stessa proprietà che rende PEEK più conforme all'acciaio.

Una serie totalmente diversa di vantaggi di superficie per i progettisti di dispositivi medici Per le gabbie di fusione intercorporee spinali, le densità ossee quasi corticali di 1,30 g/cm PEEK e ~1.8 g/cm cort riduce la schermatura antistress il fenomeno operativo quando un impianto metallico rigido trasporta il carico che dovrebbe andare all'osso circostante, causando il riassorbimento osseo Nonostante la sua biocompatibilità, i dispositivi di fusione del titanio sono 3,41× più densi, corrispondentemente molto più rigidi, un fattore nascosto nella crescita ossea a lungo termine in vivo Per ulteriori informazioni sulle applicazioni mediche PEEK, vedere la guida di Le-creator alla conformità alla lavorazione CNC dei dispositivi medici.

Riepilogo principale: nel campo automobilistico e medico, peek offre una riduzione del peso di 52-84% rispetto ai metalli comuni. Raggiunge il massimo risparmio di riduzione del peso nelle strutture secondarie e un doppio smacco nelle applicazioni automobilistiche basate su NVH, dove le riduzioni di massa possono ripagare in termini di prestazioni o benefici del ciclo di vita.

Resistenza chimica e prestazioni di corrosione

La resistenza chimica del PEEK è una delle sue proprietà meno commercializzate ma economicamente più preziose Resiste alla maggior parte degli acidi, alcali, idrocarburi, solventi e vapore a temperature elevate, senza alcun rivestimento superficiale o placcatura I componenti che operano in ambienti corrosivi non necessitano di anodizzazione, passivazione, rivestimento in PVD e rivestimento in PVD dopo la rilavorazione L'inerzia chimica è intrinseca alla struttura portante del polimero aromatico, rendendo il PEEK genuinamente inerte chimicamente in un ampio intervallo di pH e solventi.

Una limitazione molto significativa che la maggior parte delle pagine dei prodotti peek trascura di menzionare: l'attacco dell'acido solforico ad alta concentrazione PEEK. Il PEEK si comporta molto bene con l'acido diluito ( 30% HSO, la struttura polimerica si solfona e distrugge Se si prevede di gestire acido solforico ad alta concentrazione, si dovrebbe prendere in considerazione la peek di grado PTFE o PVDF per i rivestimenti del reattore.

Secondariamente, i gradi peek riempiti di fibra di carbonio corrono il rischio di corrosione galvanica CF-PEEK produce una cella galvanica con Al o alcuni acciai inossidabili in condizioni di bagnato (Wet conditions) qualcosa che è stato discusso e descritto su forum di ingegneria come Eng-tips Il confinamento della parte CF-PEEK lontano da altri metalli estensivi o il rivestimento del metallo con una barriera non conduttiva lo impedirà.

Per l'olio e il gas del fondo pozzo e altre guarnizioni, piastre di valvole e anelli di usura della pompa, la combinazione di calore ed esposizione agli idrocarburi comporterebbe una rapida corrosione della maggior parte dei metalli. Nella lavorazione dei wafer semiconduttori, la resistenza chimica del PEEK, soprattutto contro i trasportatori inerti, accoppiata con contaminazione da ioni zero, lo rende un materiale che cambia la vita per i trasportatori di wafer e gli impianti di processo, dove le rovine di contaminazione producono.

Key Takeaway: il PEEK è chimicamente inerte nella maggior parte degli ambienti industriali (l'eccezione critica del PEEK è l'acido solforato concentrato) I metalli dissimili dall'isolamento galvanico CF-PEEK Negli utensili downhole per petrolio e gas e negli impianti a semiconduttore, l'immunità alla corrosione del PEEK elimina la necessità di qualsiasi trattamento superficiale protettivo.

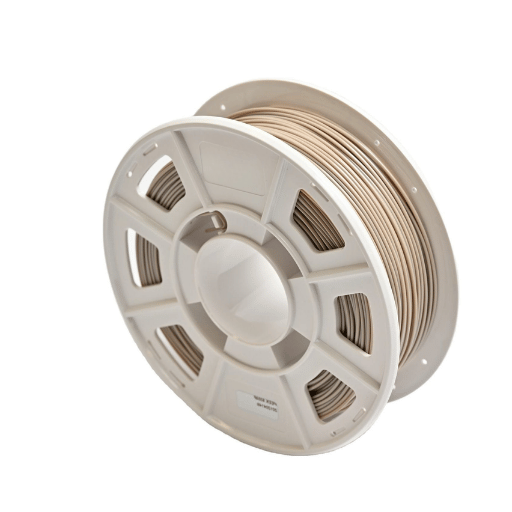

Proprietà Isolamento Termico ed Elettrico

Il profilo termico unico di Peek è ciò che lo rende speciale non solo tra i polimeri lavorabili ma anche tra la maggior parte dei metalli nei sistemi con isolamento termico e non conduzione termica La temperatura di utilizzo continuo raggiunge 25C (482F), con escursioni superiori a breve termine a 310C La sua conduttività termica arriva a un minuscolo 0.5 W/mK 64 inferiore all'alluminio 6061 (167 W/mK), e circa 65 inferiore all'acciaio inossidabile 316 (16.3 W/m K) (alla pari con la ceramica smaltata) I dati di prova di Thermtest hanno rivelato che la bassa conduttività termica del PEEK lo rende un ideale rottura termica dei gruppi metallici dove è auspicabile anche il controllo della velocità di conduzione del calore.

Dal punto di vista elettrico, le proprietà isolanti del PEEK contano altrettanto. La resistività del volume supera i 10¹6 ·cm e la rigidità dielettrica raggiunge circa 20 kV/mm. A differenza dei metalli, il PEEK offre un isolamento elettrico naturale senza anodizzazione, rivestimento o elaborazione secondaria. Utilizzare il PEEK nei connettori elettrici, nei distanziatori di isolamento dei cavi, negli apparecchi di processo a semiconduttore e in qualsiasi componente in cui i conduttori sotto tensione devono rimanere separati dalle strutture messe a terra.

Le applicazioni elettriche sono: distanziatori e distanziatori per PCB in applicazioni in cui l'uso di un hardware conduttivo può causare pericoli, coltelli chirurgici compatibili con la risonanza magnetica in cui gli apparecchi metallici possono lasciare artefatti e turbine per la generazione di energia in cui sono necessarie sia temperature elevate che isolamento elettrico.

Key Takeaway: il PEEK con temperature elevate e temperature continue di 250 °C e fornisce isolamento elettrico intrinseco a >10¹6 ·cm > PEEK con proprietà di 143 °C si applica al PEEK amorfo; i gradi semicristallini rimangono strutturalmente stabili a 250 °C. La bassa conduttività (0,25 W/m·K) rende il PEEK un'efficace rottura termica tra i componenti metallici.

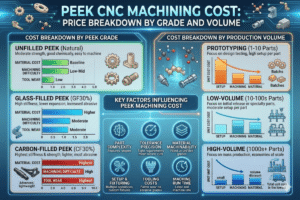

Analisi dei costi Perché PEEK costa di più quando risparmia ancora denaro

Il prezzo della materia prima di Peek è il costo di ingresso che rende facile una decisione di progettazione Tra $60-150/150 kg, peek è 20030 più di alluminioTP4T2 (50/kg) più di 15000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000003000000000000000000000000000000000000000000000000000000000303T di una parte di tempo medio di tempo di lavorazione, le modifiche della superficie, le modifiche della superficie, le conseguenze del sistema di Machinery, rifiutano le conseguenze del fallimento della parte fabbricate, rifiutano tutte le conseguenze del guasto.

Con sorpresa di molti macchinisti, PEEK in realtà macchine più veloci dell'alluminio e più facili negli utensili da taglio rispetto al metallo, quindi i tempi di ciclo per parte sono paragonabili. Una nota di cautela: PEEK richiede una ricottura antistress dopo la lavorazione prima della finitura, la penalità del processo di lavorazione viene discussa nella sezione di lavorazione di seguito.

Dove si ripaga il prezzo più alto del PEEK? Ambienti chimici corrosivi (nessun rivestimento richiesto, nessun rivestimento durante la rilavorazione), sistemi aerospaziali o di difesa critici in termini di peso (il risparmio di carburante durante la vita dell'aeromobile supera il premio del materiale), applicazioni di fatica ad alto ciclo (una parte PEEK dura più di 10 anni rispetto a due o tre sostituzioni metalliche) e dispositivi medici (PEEK-OPTIMA è biocompatibile senza finitura superficiale; gli impianti metallici necessitano di fasi di trattamento speciali).

I dati di mercato lo confermano. Secondo Ricerca Stratview, Il PEEK è un'industria $601M come 2024, dovrebbe raggiungere 1TPT643M di 2025 in un tasso di crescita anno su anno di 6.9% guidato dalla domanda medica, aerospaziale e di semiconduttori Quando una categoria di polimeri cresce a 7% annualmente, i team di ingegneri stanno chiaramente scoprendo che il premio del materiale ripaga a livello di sistema Tuttavia, per parentesi semplici in impostazioni secche e non corrosive, l'alluminio a $2.50/kg rimane il default sensibile La scelta del PEEK ha senso economico solo quando almeno una delle sue proprietà uniche (resistenza chimica, isolamento elettrico, peso o fatica a fatica) risolve direttamente un vincolo di progettazione che i metalli non possono.

Detto questo, la dichiarazione di peek del prezzo delle materie prime è 20-30 in più di quanto l'alluminio sia fattuale e non possa essere ignorato Ma la decisione tra peek e metallo ha altre considerazioni sui costi che entrano in gioco in termini di volume, e le informazioni sui principi del TCO pesano pesantemente a favore del PEEK in applicazioni corrosive, critiche da ponderare o cicliche a fatica nel corso di diversi anni.

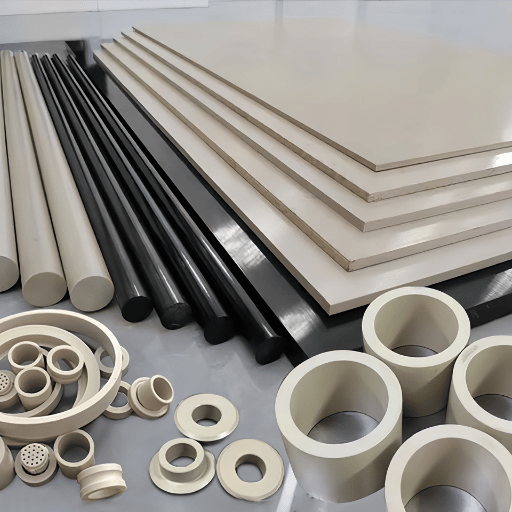

CNC Lavorazione PEEK vs Metallo (Che cosa cambia in officina)

La risposta è: peek è lavorabile con apparecchiature CNC standard gli stessi torni, mulini e centri a 5 assi utilizzati per l'acciaio inossidabile possono fare peek macchina con un tempo di ciclo paragonabile all'alluminio Ma il modo in cui sono realizzate le parti lavorate differisce: i meccanismi PEEK con utensili da taglio, distribuisce il calore in modo diverso all'interfaccia dell'utensile e mantiene la posizione in modo diverso durante questo processo Gli impianti di lavorazione che lo trattano come un metallo morbido hanno parti deformate, finiture superficiali sovrastimate e spostamenti dimensionali involontari in essi Per ottenere parti peek giuste, dovrebbe essere parte delle considerazioni sulla selezione del processo.

Tre fasi critiche del processo CNC che possono fare o rompere un lavoro di lavorazione di sbirciatina In primo luogo, asciugare il calcio Asta e piastra di PEEK sono naturalmente igroscopici assorbire l'umidità dall'aria; il materiale non asciugato produce superfici gorgogliate o craterizzate quando il calore si sviluppa all'interfaccia di taglio Cuocere a 150C almeno 4 ore prima di iniziare qualsiasi lavoro critico In secondo luogo, la ricottura di sollievo dallo stress di taglio grezzo a 150-160C per 2-4 ore Taglio finale Salvare questa ricottura intermedia PEEK non ricotto prima del taglio finale è ancora abbastanza elastico e una tipica parte PEEK ha una dimensione permanentemente deformata dopo che tutte le forme sono finite e il calcio è rimosso Inceppamento delle parti sollecitate, caduta dall'attrezzatura, “ back” in uso, o deformazione sul risorbimento in genere ore o giorni dopo la lavorazione è completata, frustrando se non sei a conoscenza di questa tendenza al rilassamento palliativo dello stress in PEEK. Terzo, utilizzare aria blassante ma non allagare il refrigerante. Un utensile di fusione del ferro su una superficie calda PEEK può creare micro-cracking termico troppo rapido per raffreddare una parte (provare).

la lavorazione CNC Peek di componenti a parete sottile è particolarmente difficile La vita inizia con uno spessore della sezione della parete di 2 mm; le pareti sono più sottili di un ordine di grandezza, si flettono solo sotto la normale pressione di serraggio e lo stress di serraggio indotto è la fonte dominante di movimento dimensionale post-lavorazione Il margine di stock aggiuntivo, l'uso di ganasce morbide/mandrino a bassa coppia e una parte o due di rottami sacrificali sono passaggi normali nel processo di fissaggio La pagina completa dei metodi Le-creator e delle informazioni di fissaggio per la prevenzione della deformazione della lavorazione CNC a parete sottile è un altro strumento prezioso.

Sulla precisione: con il protocollo di ricottura adeguato, peek può essere lavorato a ±.001 "(±.025 mm) tolleranze su caratteristiche ben supportate Le-creator utilizza peek su centri DMG Mori e Mazak a 5 assi con macchine CNC di fascia alta, lavorando tutti i gradi principali (vergine peek, CF30 e GF30 e peek-OPTIMA di grado medico) secondo la certificazione ISO 9001, ISO 13485 e AS9100D. Vedere la pagina completa del servizio di lavorazione peek o la guida di lavorazione a tolleranza stretta per lavori a tolleranza stretta.

La lezione principale appresa è: il CNC peek richiede materiale PEEK pre-essiccato, ricotto intermedio e raffreddato ad aria sulla macchina Il PEEK a parete sottile inferiore a 2 mm richiede una forza di serraggio ridotta e un'indennità di stock aggiuntiva Entrambe le pratiche migliorano significativamente la precisione ottenibile dal materiale. Lavorato correttamente, le parti peek possono essere misurate con tolleranze di ±.001 "(±.025 mm) e prodotte ripetutamente/in modo affidabile in un negozio CNC certificato.
