Die Leichtigkeit und Vielseitigkeit von Aluminium machten es zu einer hervorragenden Materialauswahl in vielen verschiedenen Branchen, aber seine Weichheit im Vergleich zu anderen Metallen führte zu ganz anderen Hindernissen, die hauptsächlich durch die Auswahl des Gewinde- und Einsatztyps angegangen werden mussten. Das Gewindedesign und der Auswahlprozess für Einsätze sind einer der Hauptfaktoren, dass die weiche Eigenschaft von Aluminium Zweifel und Risiken aufkommen lassen. Daher soll dieser Artikel Sie durch die wichtigsten Punkte führen, an die jeder Designer denken sollte, wenn er mit Aluminium arbeitet; die Hindernisse und die Mittel zur Verbesserung der Haltbarkeit und Leistung der Teile. Daher können Sie sicher sein, dass diese Vorschläge Ihnen die notwendigen Fähigkeiten für erfolgreiches Arbeiten vermitteln und kostendecken, egal ob Sie erfahrener Ingenieur oder Anfänger sind. Lesen Sie weiter, um zu sehen, welche Schlüsselelemente Sie höher sind.

Inhalt Show zeigen

Aluminiumgewinde und -einsätze verstehen

Was sind Aluminiumgewinde?

Schraubengewinde, die zu Aluminiumstücken hergestellt oder bearbeitet werden, werden als Aluminiumgewinde bezeichnet, sie erlauben eine starke Verriegelung der Teile, wegen ihres geringen Gewichts und ihrer hohen Vielseitigkeit werden Aluminiumgewinde in der Luft - und Raumfahrt, Automobilindustrie und Bauindustrie häufig verwendet, da diese Sektoren gleichzeitig geringe Gewichte und hohe Festigkeiten erfordern, Aluminiumgewinde sind jedoch nicht so stark wie solche aus Stahl oder anderen Hartmetallen, was bedeutet, dass sie im Laufe der Zeit anfälliger für Verschleiß, Abisolieren und Abrieb sind als ihre Gegenstücke.

Um die Lebensdauer der Gewinde zu verlängern, ist die Verwendung von Einsätzen sehr verbreitet, darunter Helikoile und andere Arten von Gewindebuchsen, die die härteren Materialien liefern, die der wiederholten Verwendung standhalten können, Einsätze verteilen die Last auch auf eine größere Fläche und verringern dadurch die Wahrscheinlichkeit eines Versagens der Gewinde, wenn die Maßnahmen richtig angewendet werden, können sie die Lebensdauer von Aluminiumteilen mit Gewindeeingriffen erheblich verlängern und auch ihre mechanische Leistung verbessern.

s Best Practices für Aluminiumgewinde

Nutzen Sie die richtige Gewindegeometrie für eine optimale Lastverteilung
Wenden Sie die entsprechenden Drehmomentstufen an, um Schäden zu vermeiden
Erwägen Sie Oberflächenbehandlungen oder Beschichtungen, um Korrosion zu vermeiden

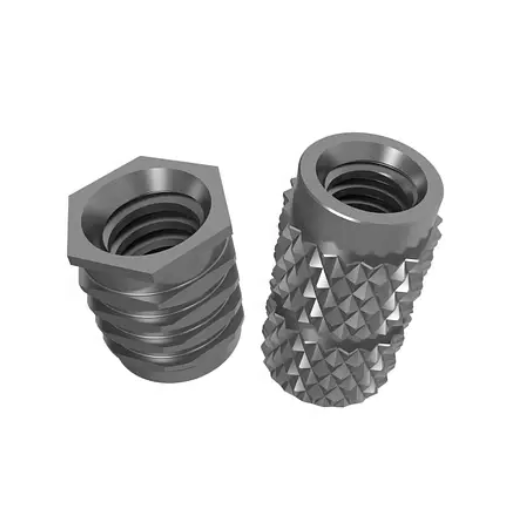

Arten von Gewindeeinsätzen für Aluminium

Die richtige Auswahl der Gewindeeinsätze während der Aluminiumanwendung ist entscheidend, um ihre langfristige und hervorragende Leistung sicherzustellen Die üblichen Arten von spiralförmigen Einsätzen, gerändelten Einsätzen und schlüsselschließenden Einsätzen haben je nach Anwendung ihre jeweiligen Vorteile Diese Einsätze wurden speziell zur Verstärkung der Gewinde in Aluminium entwickelt, einem Material, das bei übermäßiger Belastung oder häufigem Gebrauch leicht getragen und abgezogen werden kann.

s Helikale Einsätze

Spiraleinsätze oder Spuleneinsätze, wie sie oft genannt werden, bestehen aus gewickeltem Draht und sind die beste Option, wenn es darum geht, Fäden herzustellen, die stark und verschleißfest sind. Die Anwendung dieser Einsätze gewährleistet die gleichmäßige Verteilung der Kräfte, was dazu führt, dass das Aluminium weniger beansprucht wird und das Gewinde länger hält. Sie werden häufig in der Luft- und Raumfahrt-, Automobil- und Fertigungsindustrie eingesetzt, da sie auch unter dynamischen Bedingungen eine hohe Leistung erbringen können.

s gerändelte und schlüsselschließende Einsätze

Rändeleinsätze haben eine äußere Rändelfläche, die insbesondere in Situationen mit hohen Drehmomenten für einen festen Halt im Aluminiuminneren sorgt. Im Gegenteil, Schlüsselverriegelungseinsätze verwenden einen mechanischen Verriegelungsmechanismus mit Schlüsseln, um die Festigkeit zu gewährleisten und werden daher für schwere oder kritische Anwendungen geeignet. Auf diese Weise bieten solche Einsätze eine gute Lösung zur Verstärkung von Aluminiumfäden und verringern gleichzeitig die Gefahr von Abisolierungen oder Ausfällen.

Vorteile der Verwendung von Gewindeeinsätzen in Aluminiumanwendungen

ages Hauptvorteile

Verbesserte Haltbarkeit	Gewindeeinsätze widerstehen Verschleiß und sorgen für eine starke Aluminiumverbindung, die die Spannung über eine größere Fläche mit einer gehärteten Oberfläche verteilt und so die Tragfähigkeit der Verbindung erhöht.
Vibrationsfestigkeit	Selbstsichernde oder mechanische Verriegelungsfunktionen verringern das Risiko, dass sich Verbindungen aufgrund der dynamischen Krafteinwirkung lösen, erheblich und gewährleisten so die Sicherung auch bei starken oder schwankenden Belastungen.
Kostenwirksamkeit	Ermöglichen Sie die Kombination von Aluminiumkomponenten mit verschiedenen Befestigungselementen ohne zusätzliche Bearbeitung oder kostspielige Änderungen und bieten Sie flexible Lösungen für leichte, aber starke Montagedesigns.

Designüberlegungen für Gewindeeinsätze

Tragfähigkeit von Einsätzen

Gewindeeinsätze sind entscheidende Elemente zur Vermeidung von Montageüberlastungen und daher hängt ihre Tragfähigkeit in hohem Maße vom Material des Einsatzes, dem Material des Wirts und der Installationsmethode ab. Metalleinsätze für Aluminium oder Stahl beispielsweise bieten eine sehr hohe Zug- und Scherfestigkeit und ermöglichen so, dass die Baugruppe erhebliche mechanische Belastungen absorbieren kann.

Das Material des Wirtsbauteils ist einer der kritischsten Faktoren der Baugruppe Der Einbau gehärteter Einsätze ist für weiche Materialien, wie Aluminium, zwingend erforderlich, da er die Lebensdauer des Bauteils verlängert und außerdem verhindert, dass der Faden während des Spannzyklus beschädigt wird, die richtige Installation verteilt die Last auf diese besondere Weise, also dort, wo es notwendig ist, und natürlich schützt es die Struktur des Bauteils.

ing Faktoren, die die Tragfähigkeit beeinflussen

Material einfügen: Bestimmt Zug- und Scherfestigkeitsfähigkeiten
Durchmesser und Tiefe einfügen: Längere Einsätze mit größerem Gewindeeingriff bieten mehr Halt
Installationsmethode: Die richtige Installation sorgt für eine optimale Lastverteilung
Umweltfaktoren: Belastungsanforderungen und Betriebsbedingungen müssen berücksichtigt werden

Thread-Engagement und Stressverteilung

Die Spannungsverteilung auf der gesamten Oberfläche der Gewinde ist einer der entscheidenden Faktoren, die das Schicksal von Gewindeverbindungen bestimmen, und das Ausmaß des Gewindeeingriffs ist ein wesentlicher Faktor dafür. Ein richtig eingestellter Gewindeeingriff sichert nicht nur die gleichmäßige Ausbreitung der Spannung, sondern verhindert auch, dass die Verbindung aufgrund der Bildung konzentrierter Spannungspunkte ausfällt. Die Eingriffslänge ist in dieser Hinsicht tatsächlich ein sehr wichtiger Faktor, da ein längerer Eingriff eine größere Fläche für die Spannungsverteilung mit sich bringt, was wiederum letztendlich zu einer längeren Lebensdauer des Gelenks führt.

Die Art und Weise, wie die Spannung in den Gewindeverbindungen verteilt wird, hängt von den Materialeigenschaften, der Gewindegeometrie und der aufgebrachten Last ab. Gut gestaltete Gewinde verhindern nicht nur, dass das Material abgestreift oder verformt wird, sondern stellen auch sicher, dass die Last gleichmäßig auf die Gewinde verteilt wird Daher ist es besser, die Gewinde mit der höchstmöglichen Genauigkeit herzustellen, um etwaige Unvollkommenheiten zu beseitigen, die zu ungleichmäßiger Belastung und letztendlich zu Systemausfällen führen könnten.

ations@ Kritische Überlegungen

Die Ingenieure müssen nicht nur die mechanischen Bedingungen, sondern auch die Umgebungsbedingungen der Anwendung berücksichtigen, um einen möglichst effektiven Gewindeeingriff und eine möglichst effektive Spannungsverteilung zu gewährleisten. Die wichtigsten Einflussfaktoren hierfür sind die Bewertung der Lastanforderungen, die Auswahl kompatibler Materialien und die Gestaltung der Gewindeteile im Einklang mit den vorgeschriebenen Sicherheits- und Leistungsstandards.

Materialverträglichkeit: Aluminium und andere Metalle

Bei der Konstruktion mit Aluminium flankiert von Gewinden und Einsätzen sollten Haltbarkeit und Verträglichkeit die vordersten Faktoren sein, da sie eine langanhaltende Leistung garantieren, das verwendete Metall ist Aluminium in der Regel aufgrund seines geringen Gewichts und seiner Korrosionsbeständigkeit gewählt Nichtsdestotrotz ist es im Vergleich zu Metallen weich, wodurch es bei wiederholten Belastungen schnell abgenutzt und verformt wird Das Aufbringen von Helikoils oder Vollgewindeeinsätzen, die in gewisser Weise Bolzen sind, kann nicht nur die Verträglichkeit der Verbindung und die Gesamttragfähigkeit erhöhen, sondern auch die strukturelle Integrität des Aluminiums unbeeinflusst halten.

Designrichtlinien für Materialkompatibilität

Stellen Sie sicher, dass Gewinde aus Aluminium ausreichend Tiefe und Abstand für die Spannungshomogenisierung haben
Wählen Sie Stahl - oder Edelstahleinsätze für schwere Lasten oder häufige Baugruppen/Demontagen
Berücksichtigen Sie die galvanische Kompatibilität, um Korrosion durch Umgebungsschwankungen zu verhindern
Befolgen Sie die empfohlenen Installationsdrehmomentwerte, um eine Verformung des Gewindes zu verhindern
Führen Sie regelmäßige Inspektionen und sorgfältige Wartung durch, um die Leistung zu erhalten

Gemeinsame Herausforderungen und Lösungen

Fadenstrippen: Ursachen und Prävention

Gewindeabisolieren findet statt, wenn ein hohes Drehmoment aufgebracht wird, und die Festigkeit der Gewindegänge die Last nicht trägt Aluminiumgewinde können aufgrund ihrer geringeren Härte im Vergleich zu anderen Materialien leicht abgestreift werden Eine solche Situation kann dazu führen, dass die Gewinde in ihrer Form verändert werden oder sogar völlig ausfallen, was wiederum zu einer Fehlfunktion des gesamten Systems führt.

Präventionsmethode	Umsetzung	Nutzen
Richtige Drehmomentsteuerung	Verwenden Sie kalibrierte Drehmomentschlüssel und befolgen Sie die empfohlenen Drehmomentwerte	Verhindert Überstraffung und gewährleistet eine genaue Kraftanwendung
Gewindeverstärkung	Gewindeeinsätze stärker als Aluminium einbauen	Gleichmäßige Lastverteilung und geringeres Ausfallrisiko
Designoptimierung	Sorgen Sie für eine ausreichende Gewindetiefe und einen ordnungsgemäßen Eingriff	Verlängerte Garnlebensdauer und verbesserte Haltbarkeit
Schmierung	Gleitmittel oder Anti-Pleiß-Verbindungen auftragen	Reduziert die Reibung und verhindert Abrieb

Probleme mit der thermischen Expansion bei Aluminium

Aluminium hat einen Wärmeausdehnungskoeffizienten, der höher ist als bei anderen Metallen, wodurch der Prozess der Ausdehnung und Kontraktion des Metalls aufgrund von Temperaturänderungen bedeutender ist Eines der mit der Wärmeausdehnung verbundenen Probleme ist das Lösen und Verformen von Gewindeeinsätzen, was bei einigen Anwendungen zu Schwierigkeiten bei der Gewährleistung der mechanischen Stabilität und Ausrichtung führt Der Einfluss dieses Effekts wird in Bereichen mit großen und häufigen Temperaturschwankungen größer sein.

️ Materialauswahl

Wählen Sie Einsätze aus Materialien mit Wärmeausdehnungsraten nahe an Aluminium, um Spannungen zu reduzieren und sich mit der Zeit zu lösen.

ments Designanpassungen

Implementieren Sie übergroße oder längliche Schlitze, um eine Erweiterung zu ermöglichen, ohne die Integrität der Baugruppe zu gefährden.

ices Installationspraktiken

Verwenden Sie Gewindesperrverbindungen oder Klebstoffe und fügen Sie für zusätzliche Stabilität dickere Wandabschnitte oder Verstärkungen in kritischen Bereichen hinzu.

Materialhärteunterschiede und ihre Auswirkungen

Der Hauptgrund dafür, dass Gewindeverbindungen und - einsätze unterschiedliche Leistungs - und Lebensdauer haben, liegt darin, dass die verwendeten Materialien hart oder weich sind, es ist durchaus üblich, zwei Materialien mit Härtegraden zu haben, die sich um mehr als eine Meile unterscheiden und dennoch wäre der Verschleiß immer noch nicht gleichmäßig, und die Verbindung könnte sich lösen oder am Ende sogar versagen Im Fall von Aluminium, das ein weiches Material ist, ist es sehr wahrscheinlich, dass es sich verformt, wenn es mit einem harten Material gepaart wird, insbesondere wenn die Bedingungen der wiederholten Belastung oder der hohen Belastungen angewendet werden.

Lösungen für Härtefehlanpassung

Verwenden Sie gehärtete Einsätze: Integrieren Sie härtere Materialeinsätze in weichere Komponenten, um die Last effektiv zu verteilen und Gewindeschäden zu minimieren
Richtige Installation: Sorgen Sie für eine korrekte Installation und Materialanpassung, um Spannungscluster zu vermeiden und sichere, dauerhafte Verbindungen herzustellen
Strukturelle Verstärkung: Erhöhen Sie die Wandstärke oder sorgen Sie für zusätzliche Stützen um Gewinde in Aluminiumteilen
Oberflächenbehandlungen: Tragen Sie Gewindebeschichtungen oder Oberflächenbehandlungen auf, um die Reibung zu reduzieren, Abrieb zu verhindern und den Gewindeeingriff zu verbessern

Implementierungstipps für Aluminiumgewinde und -einsätze

Optimale Gewindegröße und -auswahl

In Bezug auf Aluminiumkomponenten ist es zwingend erforderlich, die richtige Gewindegröße mit Präzision auszuwählen, um eine starke Verbindung herzustellen und ihre Langlebigkeit sicherzustellen Die Gewinde müssen so konfiguriert werden, dass sie das Aluminiummetall richtig greifen, um das Gewicht zu verteilen und das Abisolieren zu verhindern In den meisten Fällen haben größere Gewinde mit grober Steigung Priorität, da sie eine bessere Lastverteilung ermöglichen und weichen Materialien wie Aluminium mehr Widerstand gegen Extraktion verleihen. Machen Sie die Gewindetiefenberechnung sehr genau, damit der maximale Wirkungsgrad erreicht wird, und vermeiden Sie eine außergewöhnlich tiefe Entfernung, die dazu führen kann, dass das umgebende Material schwach wird.

Checkliste zur Thread-Auswahl

Gewindegröße	Wählen Sie den geeigneten Durchmesser basierend auf den Lastanforderungen
Gewindeschneidplatte	Grobpechgewinde, die im Allgemeinen für Aluminium bevorzugt werden
Gewindetiefe	Berechnen Sie genau, um die Effizienz zu maximieren, ohne das Material zu schwächen
Lastanalyse	Prognosekräfte unter Normal - und Spitzenbedingungen
Auswahl einfügen	Verwenden Sie Helikoils oder Gewindebuchsen für Anwendungen mit hoher Belastung
Umweltfaktoren	Berücksichtigen Sie Korrosionsbeständigkeit und Temperaturschwankungen

Drehmomentspezifikationen für zuverlässige Verbindungen

In erster Linie müssen die Spezifikationen für Drehmomente vertrauenswürdig sein, was auch für die Richtigkeit und Langlebigkeit der Gewindeverbindungen gilt. Die ordnungsgemäße Anwendung des Drehmoments stellt sicher, dass der Befestigungsprozess so durchgeführt wird, dass die Verbindung fest wird und die Befestigungsvorrichtung nicht gebremst wird, was eigentlich der Hauptgrund für den Ausfall der Aluminiumbaugruppen ist Genaue Drehmomentwerte lassen das Auftreten von Problemen wie Lockerungen aufgrund von Vibrationen oder Wärmeausdehnungen, die in vielen Anwendungen sehr häufig vorkommen, nicht zu.

Richtlinien zur Drehmomentanwendung

Spezifikationen bestimmen: Berücksichtigen Sie Gewindegröße, Materialeigenschaften und Montagezweck Kleinere Gewinde erfordern weniger Drehmoment; Aluminium erfordert eine sorgfältige Kraftkontrolle
Referenzstandards: Konsultieren Sie vordefinierte Drehmomentdiagramme speziell für Ihre Gewindekomponenten oder materialspezifischen Richtlinien
Kalibrierte Werkzeuge verwenden: Verwenden Sie kalibrierte Drehmomentschlüssel, um eine gleichmäßige Kraftanwendung zu gewährleisten und menschliches Versagen zu reduzieren
Schmierung anwenden: Verwenden Sie die richtige Schmierung, um die Reibung zwischen den Gewinden zu minimieren und so ein genaueres Drehmoment und zuverlässige Verbindungen zu erzielen

Effektive Installationstechniken für langfristige Leistung

Beim Umgang mit Aluminiumfäden und - einsätzen sollten die Best Practices für die Konstruktion ganz oben auf der Liste stehen, sie sorgen nicht nur für die Leistung des Teils über lange Zeit, sondern halten es auch von Beschädigungen oder Kollaps fern, die Weichheit der Legierung macht es unabdingbar, dass Fäden so hergestellt werden, dass sie die Last tragen und die Verwendung wiederholt ohne Beeinträchtigung ertragen können Die Auswahl des richtigen Einsatzes, beispielsweise eines spiralförmigen oder massiven Einsatzes, sorgt nicht nur für eine Verstärkung, sondern auch dafür, dass die Fäden aufgrund der auf sie ausgeübten Belastung nicht abgestreift oder verformt werden.

ices️ Best Practices für die Installation

Gewindeeingriffslänge: Sorgen Sie für mindestens das 1,5-fache des Durchmessers des Befestigungselements für optimale Festigkeit Dieses Verhältnis gleicht mechanische Integrität mit Materialbeschränkungen aus
Auswahl einfügen: Wählen Sie spiralförmige oder feste Einsätze zur Verstärkung, um ein Abisolieren oder Verformen unter Belastung zu verhindern
Schutz vor Galgen: Verwenden Sie beim Zusammenbau Anti-Kleiß-Verbindungen oder geeignete Schmiermittel, um die Lebensdauer der Verbindung zu verlängern und die zukünftige Demontage zu erleichtern
Drehmomentkonformität: Angegebene Drehmomentwerte für Aluminiumbauteile anwenden, um eine Materialüberlastung zu verhindern und gleichzeitig sichere Verbindungen aufrechtzuerhalten

Branchenstandards und reale Anwendungen

Übersicht über Industriestandards für Gewindeverbindungen

Die Sicherheit, die Leistung und die Zuverlässigkeit der Bauteile werden alle durch die Industrienormen für Gewindeverbindungen geregelt, die die Richtlinien festlegen Sie geben die Anforderungen an Abmessungen, Werkstoffe, Gewindetypen und Drehmoment an, die für die normale Funktion der Bauteile in verschiedenen Anwendungen sehr wichtig sind Unter den Normen, die so weit verbreitet sind, dass die des American National Standards Institute (ANSI) oder der International Organization for Standardization (ISO) die vorherrschenden sind, dass durch die Angabe der Gewindegeometrie und der Toleranzen der von verschiedenen Unternehmen hergestellten Bauteile nach Kompatibilität und Austauschbarkeit streben.

Abdeckung von -Standards

Abmessungen, Materialien, Gewindetypen und Drehmomentanforderungen für den Komponentenbetrieb
Gewindegeometrie und Toleranzen für Fertigungskompatibilität und Austauschbarkeit (ANSI, ISO)
Mechanische Eigenschaften einschließlich Zugfestigkeit und Korrosionsbeständigkeit
Akzeptable Beschichtungen oder Behandlungen zur Verlängerung der Lebensdauer in schwierigen Umgebungen

Die Luft- und Raumfahrt-, Automobil- und Bauindustrie, um nur einige zu nennen, hat diese Standards in der Praxis am offensichtlichsten genutzt; Daher wurden die Komponenten reibungslos integriert, was zu einem sehr geringen Ausfallrisiko führte. Die Einhaltung der Standards war und ist das wichtigste Mittel, um eine gleichmäßige Qualität zu erreichen und gleichzeitig die Fehler in der Fertigung zu minimieren und die Sicherheitsanforderungen verschiedener Ingenieursektoren zu erfüllen.

Fallstudien: Erfolgreiche Designs mit Aluminiumeinsätzen

Automobilindustrie

Verbesserte Struktur des Automobilrahmens: Fahrzeugrahmen werden mit Aluminiumeinsätzen verstärkt, wobei die Eigenschaften des Metalls, stark und leicht zu sein, genutzt werden. Die Automobilhersteller haben festgestellt, dass die Autos nicht nur stärker und kraftstoffeffizienter sind, sondern auch das Risiko von Vibrationen und damit Verschleiß erheblich verringert haben, wodurch sicherere und langlebigere Fahrzeuge entstehen.

@ Luft- und Raumfahrtanwendungen

Höhere Leistung in der Luft - und Raumfahrt: Die Verwendung von Aluminiumeinsätzen ermöglicht eine hohe Genauigkeit bei der Befestigung und gleichmäßige Lastverteilung an wichtigen Stellen wie Flügelkörpern und Rumpfbaugruppen Die Korrosionsbeständigkeit von Aluminium in Verbindung mit seinem hohen Festigkeits-Gewichts-Verhältnis hat es den Konstrukteuren ermöglicht, die strengsten Sicherheits - und Effizienzstandards einzuhalten und gleichzeitig eine Reihe von Konstruktionsoptionen beizubehalten.

️ Erneuerbare Energiesysteme

Verbesserte Leistung von Windkraftanlagen: Die Verwendung von Aluminiumeinsätzen in Turbinenschaufelbefestigungen erhöht die Stabilität der Verbindungen und trägt dazu bei, den dynamischen Kräften des Windes zu widerstehen. Diese Technologie verlängert nicht nur die Lebensdauer der Turbinen, sondern erhält auch die Effizienz der Turbinen unter rauen Bedingungen aufrecht, was Teil der Entwicklung starker und nachhaltiger Energiesysteme ist.

Expertenempfehlungen für Ingenieure und Designer

Berufsrichtlinien

Materialauswahl: Priorisieren Sie hochfeste und korrosionsbeständige Aluminiumlegierungen, die rauen Umgebungen standhalten und gleichzeitig intakt bleiben
Lastverteilung: Stellen Sie sicher, dass Einsätze dazu beitragen, dass die Lasten gleichmäßig verteilt werden, wodurch die Belastung der Turbinenkomponenten verringert wird
Präzisionsbearbeitung: Basisbearbeitung nach genauen Spezifikationen mit geeigneten Oberflächenbehandlungen und Beschichtungen zur Leistungssteigerung
Wartungspläne: Richten Sie regelmäßige Inspektionen und vorbeugende Wartungsarbeiten ein, um Probleme zu erkennen und zu lösen, bevor sie eskalieren
Interfunktionale Zusammenarbeit: Arbeiten Sie mit Produktions- und Forschungsteams zusammen, um mit der Legierungstechnologie und Fertigungsverbesserungen auf dem Laufenden zu bleiben

Häufig gestellte Fragen (FAQ)

F: Was sind die wichtigsten Überlegungen in Aluminium Threads and Inserts: Design Best Practices?

A: Die Auswahl der richtigen Materialien, die Länge des Gewindeeingriffs, die Lastverteilung sowie die thermische und galvanische Kompatibilität sind die Hauptüberlegungen in Aluminiumgewinden und -einsätzen: Best Practices für das Design. Ingenieure, die an einer leichten Einstellung und Aluminium als Basismaterial arbeiten, schließen die Chancen auf Auszug und Gewindeabzug aus, indem sie die richtige Lochvorbereitung, Drehmomentgrenzen und Einsatztypen vorgeben.

F: Welche Arten von Einsätzen bieten die besten Optionen für eine Aluminiumkomponente?

A: Die am besten einsetzbare Option, die Aluminiumkomponenten aufnehmen kann, sind Helikoils, gerändelte Presssitzeinsätze, Gewindebuchsen und selbstschneidende Gewindeeinsätze. Jeder Typ hat seine eigenen einzigartigen Eigenschaften: Helikoils ermöglichen die Wiederherstellung oder Verstärkung des vorhandenen Gewindes, gerändelte Einsätze sorgen für einen sehr starken Widerstand gegen das Herausziehen und selbstschneidende Einsätze sind sehr schnell zu installieren. Eine Wahl zu treffen hängt von der Anwendungslast, den zyklischen Spannungen und der Montagemethode ab.

F: Wie lang ist der Gewindeeingriff von Aluminiumgewinden und -einsätzen richtig?

A: Über Aluminiumgewinde und -einsätze: Best Practices für die Konstruktion wird der minimale Eingriff der Gewinde normalerweise durch die Festigkeit des Materials bestimmt; Standardpraxis ist es, den 1,5- bis 2-fachen Durchmesser der Schraube in Aluminium für Vollfestigkeitsverbindungen zu haben, aber wenn mit Einsätzen für Gewindeeingriffe gearbeitet wird, können tatsächlich kürzere effektive Längen zugelassen werden, während die Leistung erhalten bleibt Für bestimmte Situationen sind möglicherweise konservativere Werte erforderlich.

F: Ist es möglich, Standard-Stahlbefestigungen zusammen mit Aluminium-Gewindeeinsätzen zu verwenden, ohne Korrosion hervorzurufen?

A: Die Verwendung verschiedener Metalle kann zu galvanischer Korrosion führen Um Aluminiumgewinde und - einsätze einzuhalten: Best Practices entwerfen, korrosionsbeständige Beschichtungen auftragen, Isolierscheiben verwenden oder Edelstahl oder plattierte Befestigungselemente wählen, die mit Aluminium übereinstimmen Während Stahlbefestigungen kompatibel sind, verwenden viele Einsätze Materialien, die ausgewählt werden, um die Wirkung galvanischer Korrosion zu reduzieren.

F: Gibt es außer m2 in metrisch noch andere Größenoptionen für Aluminiumgewindeeinsätze?

A: Ja. Die metrischen Größen, die den Einsätzen entsprechen, umfassen m2 und darüber hinaus Die Konstrukteure sollten bestätigen, welche Größen von Einsätzen und welche Lochvorbereitungen für die metrischen Gewinde vorgeschlagen werden Die Verwendung von Einsätzen für Feinneigungsanwendungen kann dazu beitragen, sowohl die Gewindefestigkeit als auch die Wiederholbarkeit im Vergleich zum direkten Anzapfen von Aluminium zu gewinnen.

F: Wie verbaut man Gewindeeinsätze in Aluminium und welche Lochvorbereitung ist erforderlich?

A: Es gibt verschiedene Möglichkeiten zum Einsetzen wie Press-Fit, Heat-Set, Ultraschall oder Einschraubung Die gebräuchlichste Lochvorbereitung umfasst das Bohren des Lochs bis zum endgültigen Durchmesser, das Entgraten der Kanten und manchmal das Senken oder Klopfen je nach Einsatzart. Wenn es um die Lieferung von Gewindeeinsätzen für Aluminium geht, stellen die Hersteller die Lochgröße und das Installationsdrehmoment bereit, die erforderlich sind, um sicherzustellen, dass die richtige Passform und Leistung erreicht werden.

F: Welche Fehlerarten sollte man bei Aluminiumgewinden und -einsätzen beachten und welche vorbeugenden Maßnahmen könnten ergriffen werden?

A: Die wichtigsten Fehlerarten sind Gewindeabisolieren, Herausziehen, Ermüdungsrisse und Korrosion. Zu den Präventionsstrategien gehören die Auswahl des richtigen Einsatztyps, die Bereitstellung eines angemessenen Gewindeeingriffs, der Einsatz von Verriegelungsfunktionen gegen Vibrationen, die Steuerung des Drehmoments während der Montage und das Maskieren oder Beschichten von Oberflächen, um Verschleiß und Korrosion zu begrenzen.

F: Wann sollte ich Einsätze bevorzugen, anstatt direkt auf Aluminium zu tippen?

A: Einsatzeinsätze bei wiederholten Baugruppen/Demontagen, oder wenn eine Tragfähigkeitserhöhung notwendig ist, oder bei Reparatur beschädigter Gewindeeinsätze Gewindeeinsätze werden hergestellt, um Lasten effektiver neu zu verteilen und die Lebensdauer von Aluminiumteilen zu erhöhen Sie bieten einen großen Vorteil bei dünnwandigen Stücken, weichen Legierungen oder hochzyklischen Bereichen, in denen native Aluminiumgewinde erodieren würden.

Referenzen

Handbuch zum Befestigungsdesign (NASA)
Dieses Handbuch bietet umfassende Daten zu Bolzen- und Nietmaterialien, Oberflächen, Drehmomenten und Gewindeschmiermitteln und bietet wertvolle Einblicke für die Gestaltung von Aluminiumgewinden und -einsätzen.
Lesen Sie hier das Handbuch
Gewindebohrer-Führungsbuchsen
In diesem Dokument werden bewährte Verfahren für Gewindeeinsätze, einschließlich Reinigung und Wartung, erörtert, die auf Aluminiumgewinde und -einsätze anwendbar sind.
Greifen Sie hier auf den Leitfaden zu
Entwurf eines Formeinführungsausrichtungssystems für doppelseitiges Formen
Diese Studie untersucht das Design von Formeinsätzen und deren Ausrichtungssystemen und liefert Einblicke in Präzision und Best Practices beim Einsatzdesign.
Sehen Sie sich die Studie hier an
