A usinagem CNC é um dos aspectos mais fundamentais da fabricação moderna, pelo qual os projetos são transformados em produtos precisos No entanto, o sucesso nesta área depende mais da experiência do maquinista do que da precisão ou compatibilidade do tipo de arquivo Os formatos de arquivo mais comuns estão nos nomes de STEP, IGES ou DWG Eles têm uma variedade de funções essenciais na promoção de uma comunicação suave entre projeto e usinagem Então suas especificações diferem muito em se mover através do mesmo alvo de gênese e uso em um projeto? o presente argumento lança luz sobre esses formatos de arquivo chave em profundidade, suas características, prós e contras, e aplicações para informar o designer, o engenheiro ou o fabricante sobre a melhor utilização da tecnologia de usinagem CNC Através deste guia, você saberá como selecionar o formato apropriado pode distinguir muito a eventual aparência e impacto de seus projetos.

O formato CAD correto deve ser escolhido se a usinagem CNC corresponder à compatibilidade, precisão e qualidade durante o processo de fabricação A máquina CNC e o software podem precisar de arquivos diferentes, para que possam interpretar os detalhes de um projeto. As melhores opções são STEP, IGES e STL, entre os quais STEP é comumente recomendado por sua capacidade de sustentar dados geométricos e aspectos de compatibilidade. A seleção adequada do formato evita erros, permitindo redução de usinagem e tempo de inatividade, estabelecendo o requisito de conformidade precisa do projeto.
A usinagem CNC é uma ditadura elementar de máquinas controladas por computador, introduzindo assim precisão na fabricação de peças e componentes Os processos principais geralmente incluem fresamento, torneamento e perfuração, cada um trazendo características únicas à tona A fresagem minimiza o material usando ferramentas de corte rotativas; girar gira a peça de trabalho em um torno e, ao mesmo tempo, a purga contra ferramentas de corte A perfuração geralmente se aprofunda na prática de produzir furos com precisões constantes A tecnologia oferece novas possibilidades para usinagem mais avançada de cinco e seis eixos Com o futuro multifacetado em 2025 de guarda, a usinagem CNC está exibindo otimização e integração sem costura acionada por IA do monitoramento em tempo real de dados, que reúnem e otimizam os níveis de eficiência e minimizam o desperdício, tornando-o essencial em inúmeras indústrias, como melhoria, desnecessária de mencionar, em chaves como aeroespacial, automotiva e de saúde.

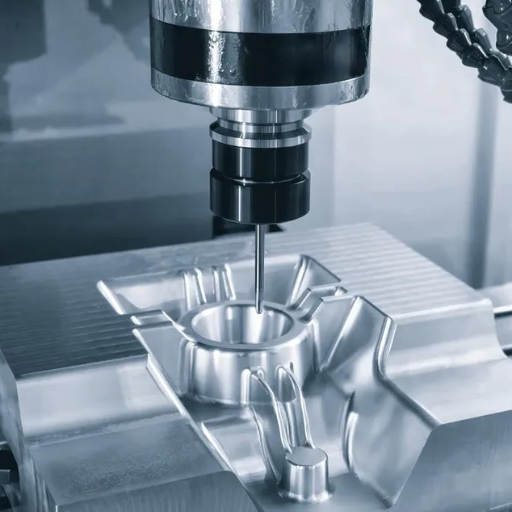

Os formatos de arquivo ditam significativamente a precisão e a eficiência dos processos de usinagem CNC. Os dois principais formatos padrão, STL (estereolitografia) e STEP (Padrão para Troca de Dados de Produtos), oferecem certos benefícios em tors como... Arquivos STL são usados extensivamente para impressão 3 D e CNC devido à sua simplicidade, mas muitas vezes não representam precisão geométrica. Portanto, ângulos e comprimentos têm imprecisões e tal. Neste caso, os arquivos STEP poderiam fornecer uma representação muito precisa de qualquer modelo geométrico que, por sua vez, conduza a relacionamentos eficientes entre o software de design e as máquinas CNC.
Formato de arquivo é um problema que pode fazer melhorias significativas no desempenho de usinagem, evitando erros desde o início na geração dos caminhos de ferramentas, garantindo a reprodução exata subsequente de um arquivo de design No entanto, arquivos mal otimizados e/ou arquivos inadequadamente enrolados podem levar a prazos de entrega mais longos, desperdício de material e excesso de custos. Como alternativa, os formatos AMF e 3MF estão sendo usados progressivamente, porque ambos suportam arquivos detalhados de alta resolução e precisão e controle de qualidade baseados em metadados.
Visão principal: Assim, a organização e otimização de arquivos permitem menor tempo de processamento, fluxo de trabalho mais rápido, como melhor comunicação entre o design e as equipes de produção, melhorando assim os resultados de produção no final. Portanto, os formatos de arquivo adequados são cruciais para melhorar o processo e reduzir custos e produzir usinagem CNC de maior qualidade.
Vários formatos de arquivo são compatíveis, mas nem todas as máquinas CNC ou software CAD/CAM cooperarão, o que resultará em trabalho lento e, finalmente, alguma conversão de arquivos é necessária.
A tradução de arquivos de um formato para outro geralmente leva à perda de dados ou detalhes necessários para manter a precisão na peça usinada.
Ou é difícil mover ou trabalhar em arquivos maiores ou mais complicados, o que pode levar a máquinas lentas ou erros Nesse contexto, ser forçado a salvar substituindo o tamanho de registro recomendado atual é bastante comum.
Como o uso de vários formatos de arquivo implica falta de padronização, alcançar resultados de fluxo de trabalho consistentes por meio de diferentes classes de máquinas e equipes variadas acabará por tornar esses arquivos críticos.
Outra desvantagem é que o credenciamento também é um desafio. Iniciantes polivalentes em moagem industrial ou CAD não são incomuns.

O formato de arquivo referido comumente como STEP (Standard for the Exchange of Product model data) encontra ampla aceitação na usinagem CNC como um formato mais universalmente compatível e fácil de usar É um formato CAD neutro que facilitaria a transferência de modelos 3 D para frente e para trás entre sistemas CAD/CAM. Um arquivo STEP leva consigo dados geométricos e de design completos, garantindo assim alta precisão e mantendo a integridade do modelo original em uma troca de arquivos Uma das situações em que STEP se torna o desejo de todo fabricante ou engenheiro trabalhando com várias ferramentas e fluxos de trabalho.
IGES é o formato padrão para dados CAD e envolve a visualização para modelos CAD 2 D ou 3 D. Na maioria das vezes na indústria de usinagem CNC, os arquivos IGES são usados para compartilhar dados de design 2 D e 3 D em compatibilidade Introduzido como um dos primeiros padrões para troca de dados CAD, os arquivos IGES contêm informações como wireframe, modelos não-variedade, corpos sólidos e anotações, tornando-os um dos melhores nas versáteis formas de dados de exportação GI. Uma das principais características do IGES é a capacidade de ser operado em muitos sistemas CAD para uso por fabricantes e designers para garantir a interoperabilidade Ainda assim, há casos em que os arquivos IGES às vezes podem tropeçar em precisão errônea e compatibilidade problemática com formatos de arquivo modernos como STEP. Apesar de suas desvantagens, o IGES ainda é uma ferramenta importante para as indústrias que precisam de troca precisa de dados para processos CNC.
DWG é um formato de arquivo amplamente aceito que é empregado principalmente na operação da usinagem CNC Este tipo particular de formato de arquivo foi inicialmente projetado pela Autodesk e tem sido usado principalmente para desenhos bidimensionais e tridimensionais, tornando-o um metodologicamente favorito entre arquitetos, engenheiros e maquinistas Sua grande força reside em sua precisão e versatilidade entre os vários programas CAD, mesmo sendo capaz de empunhar projetos intrincados sem qualquer grande desvantagem O DWG oferece bem como um repositório de dados de design copiosos, consistindo de camadas, escalas e notações, para capacitar exercícios de fabricação, sendo um candidato viável para manter o CNC no caminho certo com os comandos corretos Com uma construção resiliente, sua aplicabilidade o torna um padrão da indústria.

Certifique-se de que seu formato de dados CAD funcione bem com seu software CNC antes de começar a trabalhar, para evitar erros de tradução e manter a precisão.
O formato de arquivo deve conter todos os recursos críticos de design (como dimensões, camadas e anotações) para uma precisão perfeita do processo de usinagem.
Vá com um formato de arquivo que fornece o melhor equilíbrio possível entre o nível de detalhe e o tamanho do arquivo para que o processo seja suave, mas o design rico também.
Um bom formato é aquele que permite modificações de acordo com alterações de projeto ou requisitos de usinagem.
Para permitir o trabalho em equipe e a interação com outras ferramentas e fluxos de trabalho, você deve empregar um formato comumente reconhecido, como DXF ou DWG.
Quando se trata de usinagem CNC, certifique-se de exportar seus desenhos CAD nos formatos mais comuns, como STEP, IGES ou DXF, para facilitar a compatibilidade.
Elimine qualquer informação detalhada desnecessária ou recursos que não irão promover qualquer processo de usinagem Isso irá acelerar o processamento de arquivos e diminuir o risco de erros.
Verifique se as unidades de medida estão corretas em seu arquivo, por exemplo, polegadas ou milímetros, e se a escala está em sintonia com os requisitos de usinagem.
Verifique se há lacunas, linhas sobrepostas ou geometria redundante no projeto. Uma geometria limpa e precisa é vital para uma usinagem precisa.
Inclua quaisquer anotações vitais, com suas tolerâncias preferidas, especificações de materiais, caminhos de ferramentas, para falar melhor com o maquinista.
Resultado: As práticas acima podem ser seguidas para garantir a migração sem atrito dos projetos feitos usando CAD para usinagem CNC. Desta forma, erros e atrasos podem ser evitados.
Torna-se crucial escolher o formato de arquivo certo para garantir compatibilidade e precisão Com isso dito, alguns formatos de arquivo são amplamente utilizados em aplicações de usinagem CNC Esses formatos de arquivo incluem
Este formato de arquivo também é usado apropriadamente em processos de impressão 3 D e manufatura aditiva porque representa a superfície externa de um objeto 3 D em uma malha triangular simples No entanto, o formato de arquivo pode carecer de informações sobre propriedades do material e estruturas internas, limitando assim seu uso em algumas técnicas CNC mais complicadas..
Este é o formato de arquivo mais versátil e preferido para usinagem CNC Esses arquivos geralmente suportam a representação geométrica exata e interoperabilidade de modelos 3 D enquanto passam por várias plataformas de software Além disso, eles também são principalmente bons para peças usinadas de alta precisão e aplicações de montagem complexas.
IGES, a especificação inicial de troca de gráficos entre software CAD, é usado raramente Muitas vezes, surgem problemas no compartilhamento de arquivos de software para software Por exemplo, IGES triunfa na representação de uma superfície ou uma curva e os problemas começam para montagens, que é uma espécie de semelhança das próprias condições CAD O formato IGES limitado por dados trilhas atrás STP a este respeito.
DXF prospera quando se trata de aplicações de usinagem CNC 2 D, como corte a laser, corte a jato de água e gravação Este formato resiste ao teste do tempo como uma representação para dados CAD.
O código G pode ser feito em CAM com software, portanto, está no seu melhor como meio de operação para máquinas CNC. É o veículo que encomenda onde a máquina deve servir em relação à ferramenta que aumenta ou diminui a velocidade.
Conclusão: Com a seleção adequada do tipo correto de arquivo, a fabricação seria mais eficiente, controlada e teria menos espaço para erros.

Embora considerando o papel da formatação de arquivos na geração de caminhos de ferramentas e compatibilidade de arquivos para usinagem CNC, a seleção correta do formato de arquivo é uma obrigação se operações mais suaves devem ser alcançadas Os fluxos de trabalho da máquina CNC geralmente dependem dos formatos STL, DXF e STEP para passar dados de design para o software CAM para criação de caminhos de ferramentas Cada formato de arquivo tem seus pontos fortes: os arquivos STL são perfeitos para superfícies de impressão e usinagem 3 D, o que é distinto de serem usados pelo DXF principalmente para tarefas de perfil 2 D. Os arquivos STEP se mostram benéficos para montagens complexas devido à sua aderência a dados paramétricos.
A compatibilidade de arquivos de máquina CAD-CAM-CNC permite a interpretação adequada dos dados do caminho da ferramenta, removendo qualquer possível espaço para erros ou perda de dados em meio à tradução Uma incompatibilidade de formato de arquivo levaria, por exemplo, a problemas de escala, geometria incorreta ou dispersão de detalhes Um sistema CAM que pode lidar com uma matriz de formatos reduzirá a dependência de ferramentas de conversor De usar os padrões de arquivo e formato mais atuais, a integração de processos de máquina muito mais significativa pode ser assegurada pelo designer que é obrigado a economizar tempo e reduzir erros caros.
Na produção CNC, a escolha do formato de arquivo tem um impacto na precisão e qualidade resultantes Como o formato de arquivo é levado em conta, ele prevê a organização e renderização dos módulos de dados de design de modo que eles possam ser usados com as ferramentas de usinagem Algumas das formas comuns de formatos de arquivo utilizados são STL, STEP, e IGES (Iges), cada um correspondendo a propósitos separados, como STL para impressão 3 D. Ele inclinado mais para a tesselação e, portanto, na ocasião, causa uma perda aprimorada de precisão Oposto a este aspecto, STEP e IGES funcionam melhor com geometria complexa.
Esses erros podem resultar em um acabamento superficial ruim, distorção dimensional ou recursos ausentes no design, uma vez que é impreciso e indisponível quando os formatos não são compatíveis entre si Por exemplo, se uma conversão de arquivo CAD entre plataformas de software não conseguir transferir todas as informações, ela pode mostrar em peças defeituosas, A fim de manter o melhor resultado possível na qualidade da produção, portanto, é muito importante fazer uso do software CAM, o que envolverá o uso das disposições de formato de arquivo mais atualizadas, e evitar a perda de dados durante a execução da conversão de arquivos As empresas são capazes de obter altos padrões de precisão, menos desperdício e alcançar tolerâncias realmente apertadas durante a operação CNC usando os formatos mais recentes, além de garantir que os arquivos sejam compatíveis em todo o processamento de arquivos para produzir produtos de usinagem impecáveis.
A troca de arquivos entre formatos incompatíveis pode causar falta de dados ou alteração da geometria e, como resultado, causará erros de usinagem.
A incompatibilidade na compatibilidade pode levar à interpretação errada das dimensões marcadas no acúmulo de recursos que não correspondem completamente às especificações.
Vários recursos de design; como curvas complexas ou detalhes finos, talvez não tenham sido capazes de estabelecer a abordagem da maneira correta, resultando na necessidade de uma refazer.
Os projetos deram errado, e por isso eles têm que ser redesenhados Uma abordagem mais pragmática é necessária para automatizar essas saliências, porque hoje, o software não tem a capacidade.
Qualquer desajuste entre o software CAD e o software de controle numérico computadorizado (CNS) pode exacerbar a cooperação entre escultores (designers) e usuários de ferramentas de usinagem, abordando consequentemente questões de gerenciamento de tempo e qualidade.

O upload de formatos de arquivo que o software de usinagem CNC não suporta normalmente acaba dando erros ou, pior, uma rejeição completa do arquivo Sempre certifique-se antes de fazer o upload sobre o tipo de arquivo aceitável.
Quando as informações de tolerância não são especificadas, os fabricantes podem não ter uma ideia da tolerância e podem usinar as peças de forma errada, fazendo com que elas não se encaixem nas especificações pretendidas.
Geometria complexa ou interseccional sem definição explícita pode levar a erros durante o processo de usinagem e a produção de peças defeituosas ou imprecisas.
Projetar sem manter as limitações do material em consideração pode tornar impossível fresar um projeto ou inviabilizar totalmente o produto final.
A falta de anotações detalhadas cruciais, como especificações de rosca ou acabamentos de superfície, pode atrasar a produção e resultar em peças que não atendem aos requisitos funcionais pretendidos.

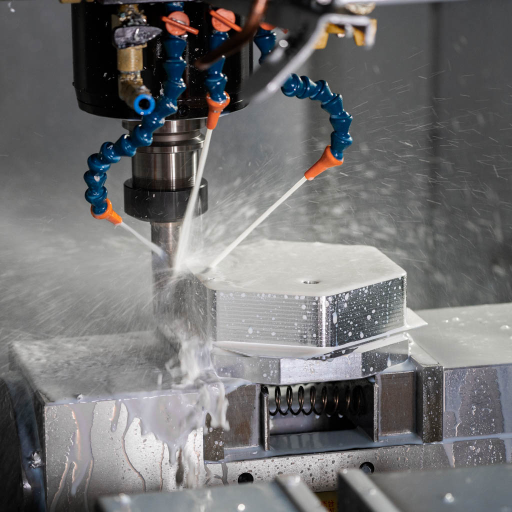

Para qualquer fluxo de trabalho de produção, preparar arquivos com bastante antecedência é crucial Os modelos CAD devem ser precisos e limpos de entidades geométricas supérfluas ou superlotadas As principais dimensões e tolerâncias neles também devem ser corretamente denotadas, garantindo assim que o mal-entendido seja mantido em um mínimo absoluto Certifique-se de que o formato de arquivo que você escolher se encaixará nos sistemas do fabricante Os modelos 3 D geralmente têm opções como formatos STEP ou IGES Escolha desenhos 2 D apenas no contexto de significado completamente anotado, [explicando] tipos de materiais, superfícies e quaisquer instruções de processamento inerentemente exclusivas No início da implementação, buscar cuidados de saúde com a equipe de produção abre caminho para que eles sigam todo o espectro de quaisquer problemas menores, resolvendo-os assim de antemão e não permitindo atrasos, garantindo que os produtos finais atendam às especificações projetadas.
Padronize os arquivos e códigos de programa para torná-los compatíveis com todas as máquinas CNC É possível executar formatos reconhecidos padrão como o código G, que são quase universalmente aceitáveis por todos os sistemas CNC Ele ajudaria a evitar problemas específicos das máquinas, definindo claramente comprimentos de ferramentas, caminhos de corte e suas respectivas sequências de operação As capacidades de hardware têm que ser combinadas com os requisitos para o trabalho, o que pode implicar a verificação de velocidades de fuso e limites de eixo máximo Testar o programa em software de simulação antes de liberá-lo para a máquina real garante consistência e reduz o tempo de inatividade de inconsistências e danos ao equipamento Documentar adequadamente todo o projeto e postar atualizações regulares em passo de bloqueio com os operadores da máquina irá consolidar ainda mais a compatibilidade e aumentar a eficiência operacional.
O impacto de uma máquina modeladora de controle numérico computadorizado (CNC) de três eixos no projeto
Um Currículo CAD/CAM/CNC para Alunos do Ensino Médio
A Aplicação de Software Paramétrico no Ambiente de Graduação Fabricação Assistida por Computador
Misturando modelagem de engenharia, design industrial e prototipagem física em design de produto
Um arquivo CNC é um projeto ou conjunto de instruções de natureza digital que é usado para dirigir máquinas CNC com vista a invocar a criação de uma peça Os formatos de arquivo mais comuns para fins de usinagem CNC, a ampla gama e padrão variado pode estar disponível para ter arquivos CAD nativos (SolidWorks, Creo, NX), formatos neutros como STP (STEP) e IGES, formatos de malha como STL e formatos de troca 2 D como DXF Benefícios específicos para esses formatos são notavelmente dependentes do trabalho de usinagem CNC, os tipos de máquina CNC (fresagem, torno, roteador cnc) em que os arquivos estão operando e se geometria precisa (sólidos/STP) ou dados de superfície/malha (STL) é necessária para mais fluxos de trabalho de impressão CAM e 3 D.
Enquanto um formato-estata o modelo tridimensional como uma malha triangulada, STL é frequentemente usado para impressão 3 D, enquanto o formato STP é designado como um formato neutro que mantém a topologia geométrica original, estrutura de montagem e características dos programas CAD que são trocados pelos sistemas CAD para usinagem precisa, incluindo a fabricação CNC.
DXF pode ser usado para perfis 2 D, caminhos de corte, laser, plasma, jato de água e trabalhos de roteador onde contornos vetoriais conduzem o caminho da ferramenta Para fresamento 3 D ou usinagem multieixo, você geralmente usará arquivos cad 3 D ou arquivos de formato neutro (STP/IGES) ou arquivos cad nativos que são exportados de seus próprios pacotes de software cad DXF é perfeito para geometria simples fixa e é bem suportado em muitos aplicativos cad diffrent e pacotes CAM.
Cada formato padrão de maquinaria CNC teria que combinar seu software compatível muito honestamente na criação de ferramentas, moldes e matrizes No entanto, a principal diferença é que o MS Excel geralmente armazena dados de garantia de qualidade e seus programas personalizados podem facilitar o trabalho de um processo de avaliação de quatro arquivos CAD como IGES, SAT, STEP ou X_T/X_B, o que torna um início bem-sucedido para análise FEA para designers?
Sistemas CAD distintos apresentam arquivos CAD autônomos que se acoplam harmoniosamente ao seu próprio CAD/fluxo de trabalho Quando se trata de trabalhar em diferentes pacotes CAD, a demanda é mais por formatos neutros (STP, IGES) e formatos de arquivo CAD comuns (DXF, STL).A escolha do formato CAD dependeria se seria necessário dados paramétricos editáveis, sólidos exatos para usinagem de precisão ou malhas leves preferíveis para visualização, bem como impressão 3 D. O conhecimento dos tipos de sistema CAM e máquina CNC alvo deve ajudar na seleção do CAD correto e formato de troca para implantação que garanta o sucesso da fabricação CNC.
