Fibre de carbone de coupe au jet d'eau : un guide approfondi des processus et techniques de coupe

Le procédé de découpe de la fibre de carbone nécessite une expertise scientifique car il nécessite que les techniciens utilisent des méthodes spécialisées qu'ils doivent mettre en oeuvre avec une extrême précision La découpe au jet d'eau s'est imposée comme une solution de percée essentielle qui offre une précision de coupe et des performances opérationnelles exceptionnelles car elle fonctionne comme la méthode la plus précise Quelles propriétés spécifiques de la découpe au jet d'eau la rendent adaptée à la découpe de ce matériau composite particulier ?

Ce guide fournit tout le nécessaire pour comprendre les techniques de pointe utilisées dans les secteurs de l'aérospatiale et de l'automobile et des articles de sport La présentation commencera par une explication de la technologie du jet d'eau suivie de conseils pratiques sur l'obtention de résultats optimaux qui nous aideront à identifier les outils et les techniques les plus adaptés pour réaliser une coupe précise et efficace de la fibre de carbone Préparez-vous à découvrir comment la technologie du jet d'eau façonne l'avenir des procédés de coupe pour la fibre de carbone et au-delà !

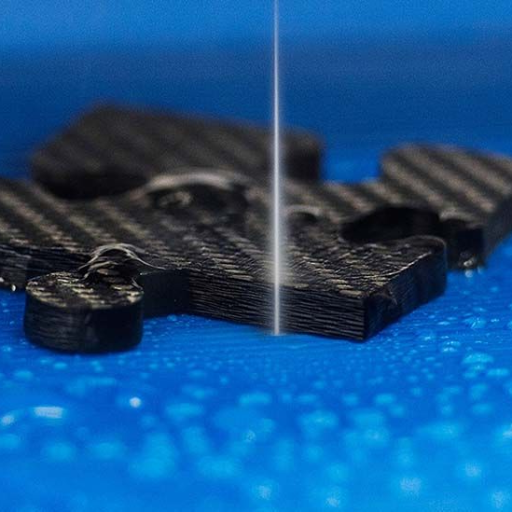

La découpe au jet d'eau sert de technique de découpe précise qui permet aux opérateurs de couper des matériaux en fibre de carbone sans produire de dommages à leur résistance structurelle Le procédé utilise des flux d'eau à haute pression que les opérateurs combinent avec des matériaux abrasifs pour couper la fibre de carbone tout en produisant de faibles niveaux de chaleur Les méthodes de découpe traditionnelles créent une chaleur excessive qui se traduit par deux problèmes courants d'effilochage et de déformation des matériaux La découpe au jet d'eau fournit à la fois des résultats propres et des mesures précises qui en font la méthode préférée pour les industries qui ont besoin de résultats exacts comme la fabrication d'aérospatiale et d'articles automobiles et de sport Le procédé fournit une méthode efficace et efficace pour couper la fibre de carbone en raison de sa capacité de manipuler différentes formes et de coupe polyvalente.

Qu'est-ce que le Waterjet Cutting ?

La méthode de coupe connue sous le nom de découpe au jet d'eau permet d'obtenir des résultats précis grâce à sa capacité à couper divers matériaux à l'aide d'un courant d'eau qui fonctionne sous haute pression Le procédé nécessite de l'eau sous pression qui fonctionne à une pression de 60000 PSI ou plus pour se déplacer à travers une buse étroite qui génère un courant concentré capable de couper à travers les métaux, la pierre, le verre, la fibre de carbone, et même les composites Cette technique est très appréciée car elle permet de couper le matériau tout en maintenant la forme originale du matériau grâce à un processus de découpe au jet d'eau est une technologie respectueuse de l'environnement car elle génère un minimum de déchets tout en restant exempte d'émissions nocives L'aérospatiale et de l'industrie automobile et de construction et de construction et de fabrication Les industries de la construction et de jet d'eau préfèrent la découpe au jet d'eau parce qu'eau parce qu'eau parce qu'eau, car elle fournit des résultats précis et de matériaux flexibles.

Aperçu des propriétés de la fibre de carbone

La fibre de carbone est un matériau léger qui a une grande résistance en raison des fibres minces constituées en grande partie de dépôts d'atomes de carbone. Cet excellent rapport résistance/poids permet à la fibre de carbone de dépasser les propriétés de performance de l'acier par rapport aux exigences de poids inférieures, ce qui la rend adaptée aux applications qui exigent des performances élevées et une résistance à long terme. Sa résistance aux conditions corrosives et à haute température tout en conservant sa forme permet à la fibre de carbone d'être utilisée dans une foule d'autres applications industrielles.

Les fibres de carbone sont généralement produites en chauffant des polymères riches en carbone, par exemple le polyacrylonitrile (PAN), à des températures élevées dans une atmosphère sans oxygène, ce qui entraîne la génération de fibres ayant une structure cristalline plus élevée. Les caractéristiques uniques de la fibre de carbone la rendent essentielle pour une utilisation dans les applications aérospatiales, automobiles, sportives et d'énergies renouvelables nécessitant à la fois de la résistance et un poids réduit. Sa capacité à maintenir l’intégrité structurelle tout en offrant la possibilité de composants de forme complexe a fait de ce matériau un bon choix pour les applications d’ingénierie modernes.

Importance des méthodes de coupe dans les matériaux composites

Le processus de fabrication et l'utilisation pratique des matériaux composites dépendent de la mise en œuvre efficace des méthodes de coupe Le matériau composite conserve sa structure originale grâce à la découpe au jet d'eau et à la découpe laser et à l'usinage CNC car ces techniques fournissent des méthodes de coupe précises Lorsque l'on coupe des matériaux par des méthodes inappropriées, les dommages qui en résultent provoquent des effilochages et des pertes structurelles ainsi que des défauts de surface qui conduisent à un échec de performance du produit Des recherches récentes montrent que les industries ont atteint des niveaux d'efficacité élevés grâce à des techniques de coupe avancées qui utilisent des systèmes automatisés pour réduire les déchets de matériaux Les fabricants utilisent une technologie avancée pour améliorer la qualité et la durabilité des matériaux composites et la fiabilité qui rendent ces matériaux adaptés à une utilisation dans des conditions exigeantes trouvées dans les industries aérospatiales et l'énergie renouvelable.

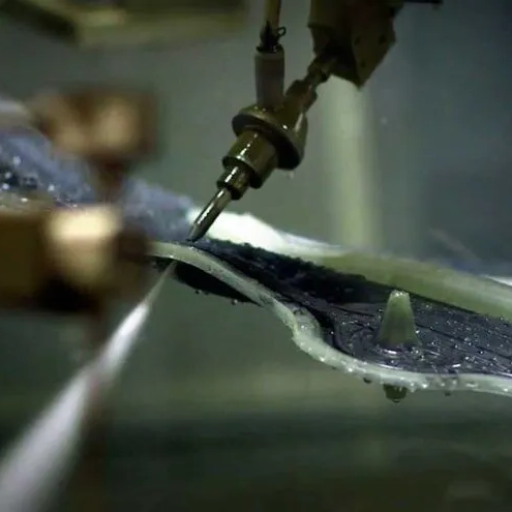

Avantages de l'utilisation du jet d'eau pour la découpe de fibres de carbone

Impact sur l'intégrité des matériaux et prévention du délaminage

Le processus de découpe au jet d'eau fonctionne très bien pour préserver l'intégrité des matériaux en fibre de carbone Les méthodes de découpe traditionnelles nécessitent de la chaleur, la découpe au jet d'eau est froide De par sa nature de ne pas appliquer de chaleur pendant la découpe, il ne provoque pas de dommages thermiques tels que le gauchissement ou la combustion des matériaux préservant ainsi la résistance et l'efficacité de la fibre de carbone Le processus de découpe au jet d'eau conserve les propriétés structurelles du matériau en vue de garantir que la fibre de carbone est dans sa meilleure forme pour de telles applications.

Un autre avantage important est la probabilité réduite d'apparition d'un risque de délaminage. Le délaminage fait référence à la séparation des couches pliées, car le processus se déroule dans des matériaux tels que la fibre de carbone et est principalement perceptible dans le traitement mécanique. Les perforations au jet d'eau au point principal du processus sont obtenues en dirigeant des flux focalisés d'eau abrasive, qui sont propres, tranchants et n'imposent pas de charges externes aux couches de matériau. De telles actions réduisent non seulement la tension exercée sur le matériau, mais évitent également les situations dans lesquelles les couches se décolleraient ou se briseraient après avoir subi une telle contrainte, ce qui entraînerait une surface soignée accompagnée d'un matériau durable.

De plus, la découpe au jet d'eau étant contrôlable dans des détails aussi remarquables, par opposition à d'autres méthodes, permet de construire des structures plus avancées en quelques contraintes sur le matériau. Une qualité de bord élevée est obtenue par cette technique, évitant ainsi la nécessité de toute amélioration supplémentaire susceptible d'encourager la possibilité de dommages ou de défauts d'introduction. Pour ces raisons, la découpe au jet d’eau de composants en fibre de carbone est considérée comme la meilleure technologie pour obtenir précision et cohérence dans la production.

Polyvalence dans la coupe de diverses épaisseurs de fibre de carbone

Tout type de fibre de carbone, quelle que soit l'épaisseur, est facile à travailler lors de l'utilisation de la découpe au jet d'eau et il existe de nombreuses industries qui choisissent la technologie en raison de cet aspect La découpe au jet d'eau utilise un courant d'eau à très haute pression, et dans la plupart des cas combiné avec un abrasif et sa capacité à couper des feuilles composites de fibre de carbone très minces, ainsi que des couches très épaisses de composites de fibre de carbone, est sans mention. En appliquant la découpe au jet d'eau à la fibre de carbone, aucune zone affectée par la chaleur n'est provoquée puisque, contrairement aux méthodes thermiques, chaque découpe peut être réalisée sans brûler le matériau et donc, sans assurer aucune distorsion quelle que soit son épaisseur. Les secteurs divisés par des domaines tels que l'aérospatiale, l'énergie, l'énergie, l'aide à la fibre de carbone, préconisent les techniques de fibre, ne soutiennent plutôt, les techniques de fibre de carbone.

Étapes du processus de découpe au jet d'eau

1. 01

   Préparation de la pièce

   Positionner fermement le matériau en fibre de carbone sur le lit de coupe pour assurer une stabilité adéquate pour la coupe Un bon alignement du matériau permet d'obtenir une coupe précise.

2. 02

   Mise en place du coupe-jet d'eau

   Le coupe-jet d'eau nécessite généralement un réglage personnalisé adéquat, tel qu'une pression d'eau, une buse et un matériau abrasif, adapté au poids et à l'épaisseur particuliers de la fibre de carbone.

3. 03

   La programmation algorithmique est préparée

   Le chemin de coupe ou le motif requis est chargé sur la machine, qui est ensuite conçue à l'aide d'un logiciel de conception assistée par ordinateur (CAO).Cela confère une grande précision et cohérence au processus de coupe.

4. 04

   Début de l'opération de coupe

   L'instrument est allumé et l'utilisation du jet d'eau avec un flux haute pression qui se mélange aux grains pour frapper la fibre de carbone conduit à une coupe.

5. 05

   Surveillance pendant la coupe

   La surveillance du processus répond à un double objectif : elle nous permet de maintenir les plus hauts niveaux de performances et de précision, tout en permettant d'affiner les processus de telle sorte que des ajustements mineurs puissent être effectués pour garantir que la plus haute qualité de coupe est maintenue ou toute anomalie est pincée.

6. 06

   Finition et Nettoyage

   La pièce est bientôt libérée des mâchoires de coupe et retirée de la machine de peur qu'elle ne soit endommagée, à l'exception, par exemple, de quelques débris ou éclats de celle-ci ou probablement de l'abrasif qui la maintient encore fermement. Élégamment et glissamment de cette manière, les bords sont coupés méticuleusement pour s'adapter de telle sorte qu'aucun traitement supplémentaire pour la coupe de la lame n'est effectivement nécessaire.

Choisir la bonne machine de découpe au jet d'eau

La précision, l'efficacité et le gaspillage de matériaux sont quelques-unes des principales considérations lors de l'achat d'une machine de découpe au jet d'eau utilisée sur la fibre de carbone. Assurez-vous que la machine est équipée d'un jet d'eau abrasif, qui peut couper proprement à travers dur et chaque couche de fibre de carbone. Un réglage de pression doit être possible dans la machine pour éviter les effilochages indésirables ou pour aider le matériau. De plus, prenez en compte, les machines avancées contrôlées par logiciel sont préférables pour des opérations précises et les formes complexes. Il existe d'autres considérations qui incluent le degré de durabilité et la facilité d'utilisation sur de longues périodes.

Techniques de post-traitement de la fibre de carbone coupée au jet d'eau

Afin d'améliorer les performances et l'état de surface des pièces en fibre de carbone produites par découpe au jet d'eau, le post-traitement est important. Selon la quantité ou le degré de rugosité ou de coupe des bords des fibres effilochées, elles peuvent nécessiter une attention par lissage. La meilleure pratique courante pour obtenir des finitions propres et lisses est le ponçage humide par rapport au ponçage à sec à l'aide de papier de verre à grains plus fins. Une partie de la finition de haute précision, qui peut rendre difficile l'utilisation d'autres méthodes, peut être réalisée à l'aide de machines de polissage ou de fraisage de bords contrôlées par ordinateur (CNC).

Certains revêtements avec de la résine sur les bords finis des composants aident au renforcement de la structure et les empêchent de s'effilocher lorsqu'ils sont soumis à des forces de fluage ou de pression dues à une utilisation pendant de plus longues durées Les conceptions coupées sont des formes multi-compliquées, il faut donc prendre des mesures de sécurité. Il existe d'autres méthodes de nettoyage, notamment des surfaces coupées au jet d'eau ou contaminées par la poussière qui peuvent être utilisées avant de prendre des mesures telles que le collage ou la peinture.

Dans les cas où des structures en fibres de carbone sont utilisées dans des applications à haute performance, elles peuvent être traitées thermiquement ou chimiquement dans le but d'améliorer la résistance à la chaleur ou aux chocs et d'autres propriétés similaires. Il s'agit de garantir certains niveaux de qualité et de performances des produits en fibres de carbone coupés au jet d'eau, chaque fois qu'un extra ou un post-traitement est appliqué, comme certaines des méthodes mentionnées ci-dessus.

Conseils pour obtenir des résultats optimaux

• Employez des Abrasifs de haute qualité
  Assurez-vous que l'abrasif est de bonne qualité et de la bonne taille pour obtenir des surfaces de coupe propres afin de minimiser l'effilochage et le délaminage des fibres.
• Étalonnage de la pression de l'eau et vitesse de coupe
  Assurez-vous que la pression de l'eau et la vitesse de coupe sont correctes afin d'obtenir de jolis bords propres, sinon il y aura un excès de chaleur ou un produit dégradé.
• Sécurisez soigneusement les matières premières
  Assurez-vous que les feuilles de fibres de carbone sont correctement fixées à la table pour éviter les vibrations qui tendent à accentuer l'imprécision et l'incohérence des bords pour la coupe.
• Protégez les surfaces délicates
  Une couche sacrificielle sur le placage ou tout autre moyen, comme dans le support, doit empêcher la coupe de provoquer un décollement ou des fractures de surface.
• Effectuez des contrôles réguliers sur l’équipement
  Évaluez régulièrement le fonctionnement de la machine et entretenez-la, en vous assurant que les buses et les systèmes d'alimentation abrasifs fonctionnent correctement, ce qui signifie fournir des coupes cohérentes de la plus haute qualité.

Défis et solutions communs en matière de découpe au jet d'eau

Prévenir le délaminage pendant le processus de coupe

Il est nécessaire d'éviter le délaminage lors de la découpe au jet d'eau de la fibre de carbone pour maintenir la qualité structurelle et la qualité des matériaux. Le délaminage se produit dans une situation où les couches de fibres de carbone finissent par se diviser en raison de l'effort du processus de coupe ou de mauvais réglages. Il existe de multiples façons de contrecarrer cela :

La mise en œuvre de ces mesures entraînera des attentes élevées en matière de prévention du délaminage, telles que les coupes esthétiques, et la préservation des caractéristiques de performance des fibres de carbone L'utilisation d'équipements de haute technologie, ainsi que la compréhension du comportement des matériaux, aboutissent à des résultats de coupe raffinés appropriés pour des utilisations à haute performance.

Industries utilisant des pièces en fibre de carbone découpées au jet d'eau

La découpe au jet d'eau diffère de la découpe laser, de la découpe plasma et de la découpe mécanique en termes de précision, de compatibilité des matériaux, d'effets thermiques et d'impact environnemental.

Cette comparaison met en évidence que la découpe au jet d'eau excelle en précision et en polyvalence des matériaux tout en évitant les dommages causés par la chaleur, ce qui en fait une option plus écologique par rapport à plusieurs autres méthodes.

08

Sources de référence

• Enquête expérimentale et optimisation des paramètres de coupe par jet d'eau abrasif: Cette étude se concentre sur l'optimisation des paramètres de processus pour améliorer la qualité de coupe dans les stratifiés plastiques renforcés de fibres de carbone. Accédez à l'étude ici.

• Prédiction de la qualité et optimisation des processus dans la découpe par jet d'eau abrasif d'un polymère renforcé de fibres de carbone ultra-épaisses: Cette recherche explore la qualité de surface et l'optimisation des processus pour la découpe de matériaux en fibre de carbone ultra-épais. Lisez l'article ici.

• Le processus de découpe par jet d'eau abrasif d'échantillons d'acide polylactique renforcés de fibres de carbone obtenus par fabrication additive: Cette analyse comparative étudie l'application de l'usinage par jet d'eau abrasif pour le post-traitement des pièces renforcées en fibre de carbone imprimées en 3 D. Accédez à l'étude ici.

• Étudier les performances de la coupe du plastique renforcé de fibres de carbone à l'aide d'une technique de jet d'eau abrasif: Cette recherche évalue les performances de la découpe abrasive au jet d'eau sur des plastiques renforcés de fibres de carbone sous différents angles d'orientation. Lisez l'article ici.
